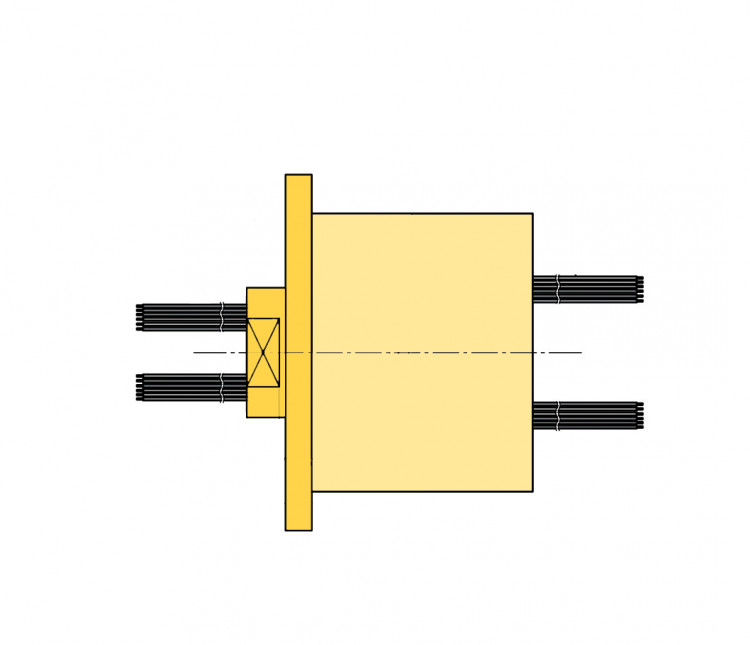

Данные контактные кольца специально разработаны для установки сквозным отверстием на вращающийся вал

• Возможность изготовления с кол-вом контактов от 1 до 500
• Нагрузка на токосъемник до 1000А
• Диаметр отверстия под вал от 3 мм до 500 мм.
  Возможность изготовления по размерам клиента
• Корпус из сплава алюминия, устойчивый к внешнему воздействию

Начать подбор модели

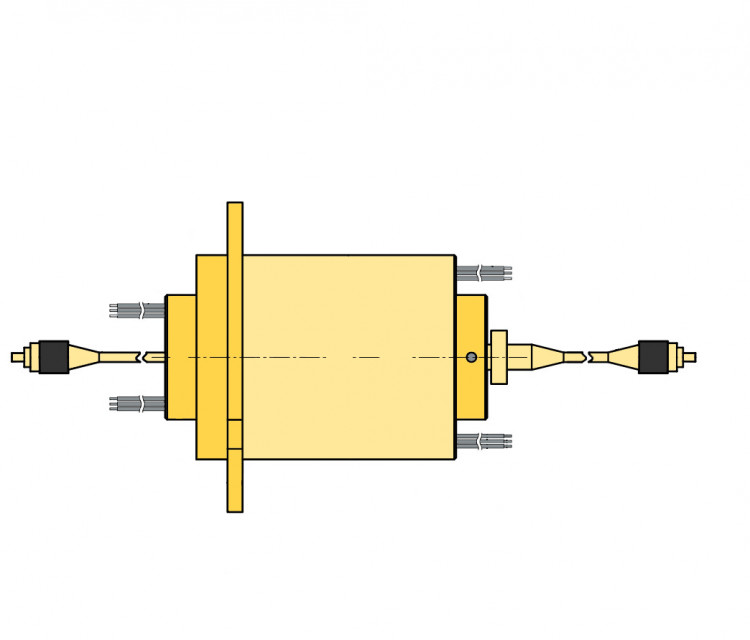

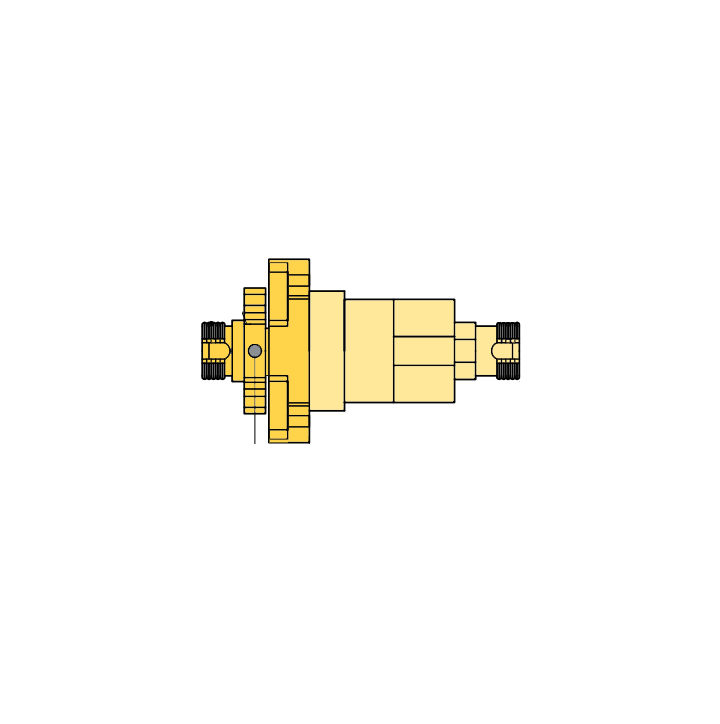

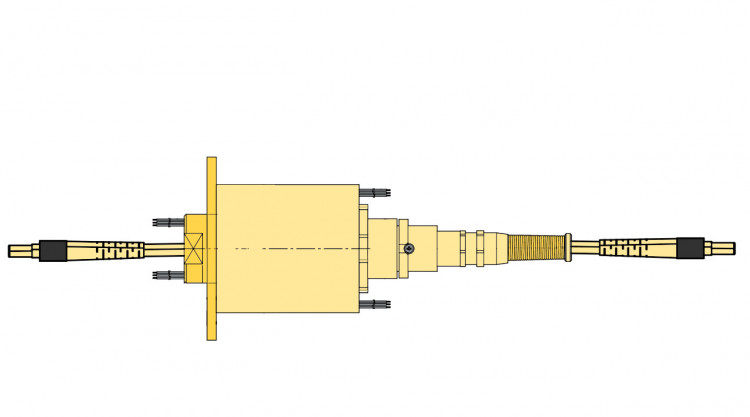

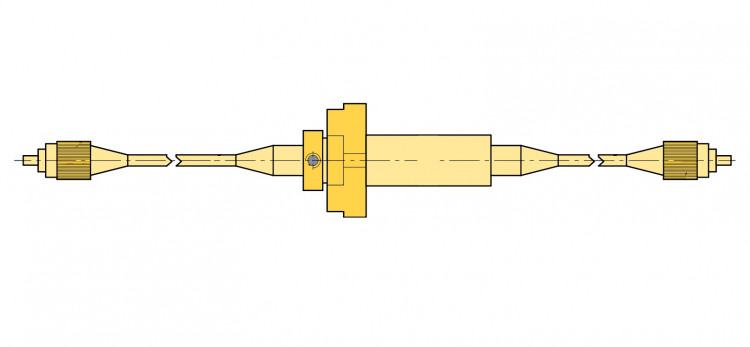

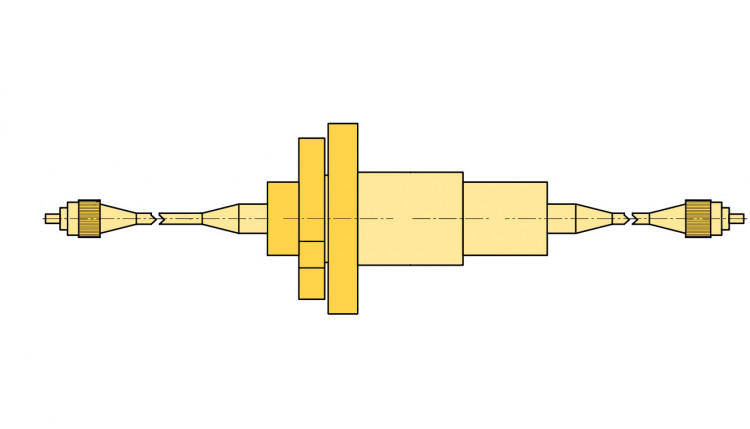

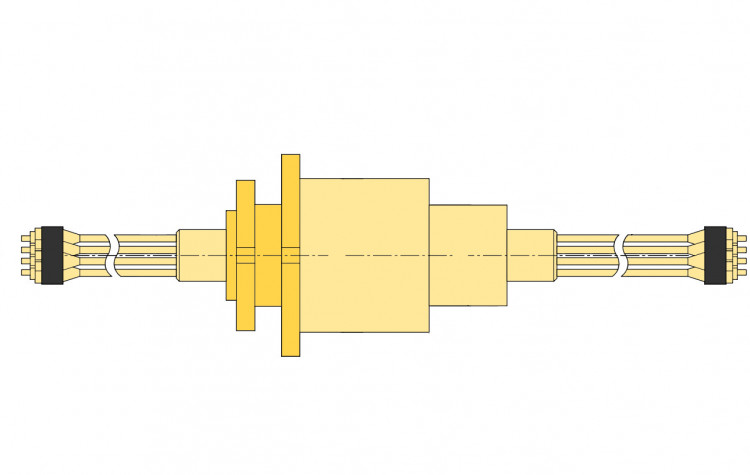

Отдельным направлением производственной линейки ООО «ЮПЭЛ» являются контактные устройства для передачи цифровых сигналов. Модели данной серии реализуются на основе базовых серий ULA (с центральным отверстием) и ULB (миниатюрные без отверстия) с особым подходом к реализации контактной пары.

Повышенные требования к таким параметрам, как вносимые потери, обратные потери и перекрестные помехи, применение распределенной структуры каналов при проектировании устройства, дополнительное экранирование внутри корпуса позволяют передавать данные с частотой до 500МГц ( в отдельных случаях до 2ГГц) с минимальным значением коэффициента битовых ошибок (BER).

Токосъемники данной серии способны передавать цифровые сигналы по различным протоколам (см. таблицу ниже), совмещать несколько различных каналов данных в одном устройстве, а также передавать питание на подвижную часть Вашего устройства. Конструкция построена на модульном принципе, что позволяет собирать гибридные модели по техническим требованиям заказчика в кратчайшие сроки.

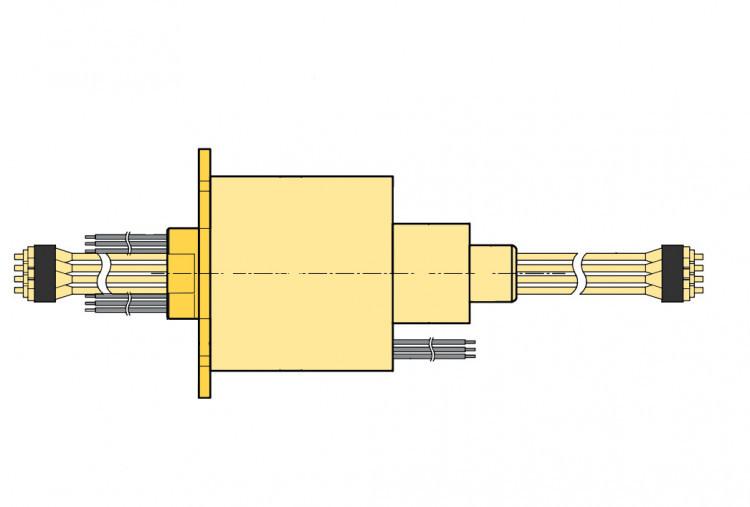

Передача данных по протоколу 1000 BASE-T Ethernet

Наша компания предлагает надежное решение для передачи данных по протоколу 1000 BASE-T Ethernet для промышленных сетей. Устройства на основе базовых серий ULA и ULB способны передавать пакеты данных одновременно по восьми независимым каналам. Все линии Ethernet подходят для передачи со скоростью 10/100/1000 Мбит.

Конструктивные особенности устройства без потери пакетов, обеспечивая стабильную работу компонентов Вашей системы. Все произведенные устройства проходят обязательное тестирование на сетевом анализаторе фирмы LANTEK и соответствуют международному стандарту ANSI/TIA-568-C.2-2009 для категории 5Е. Тестирование происходит на рабочей частоте вращения токосъемника. В комплект поставки токосъемника входит подробный отчет с результатами тестирования.

Для особо чувствительных систем используется схема с четырьмя витыми парами и отдельным экранированием для каждой пары + общий экран на канал (итого 13 контактов для одного канала Ethernet). Такой подход обеспечивает бесперебойную работу даже при электромагнитных помех.

Характеристика передаваемого сигнала Ethernet

Результаты тестирования токосъемника ULA50120-5E-W4 (диаметр отверстия под вал 50 мм, 5 независимых каналов Ethernet 1000 BASE-T). Методика тестирования соответствует спецификации для постоянного канала на основе сбалансированной витой пары (specifications for balanced twised-pair permanent links) согласно стандарту ANSI/TIA-568-C.2-2009 для категории 5E. Сетевой анализатор LANTEK II-350.

* Отверстие 50 мм является максимально допустимым для передачи сигнала по стандарту Ethernet 1000 BASE-T. При уменьшении размера отверстия качество сигнала возрастает.
