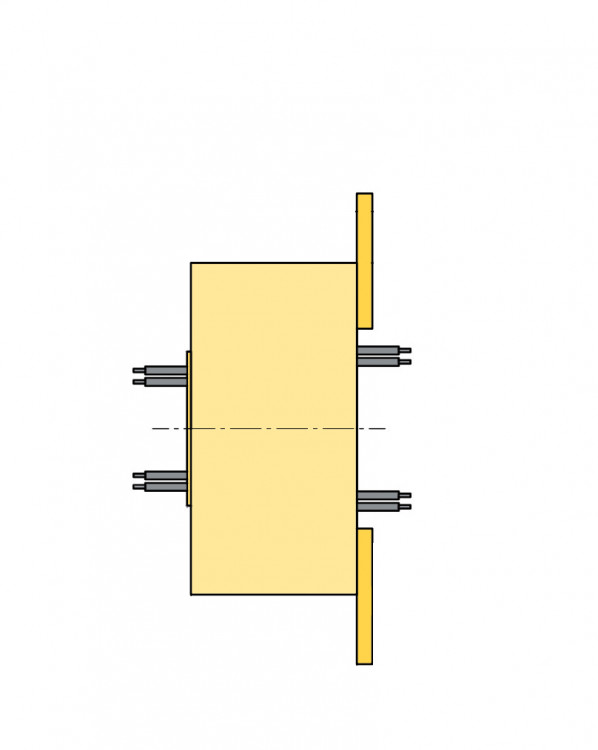

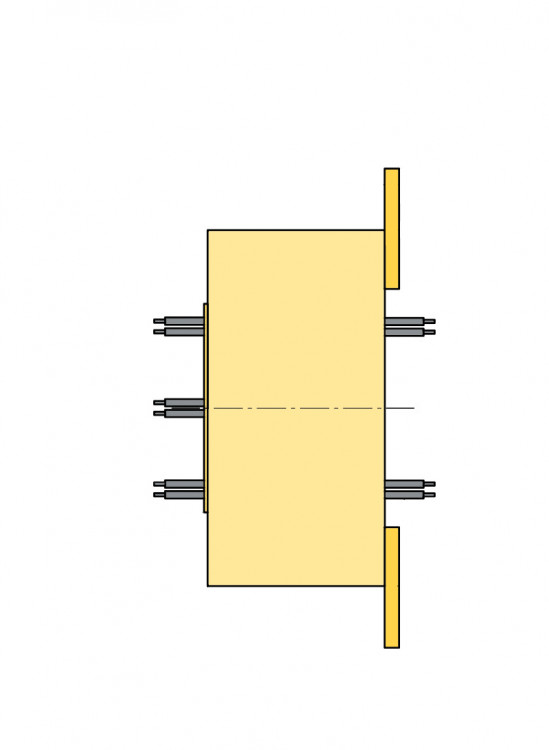

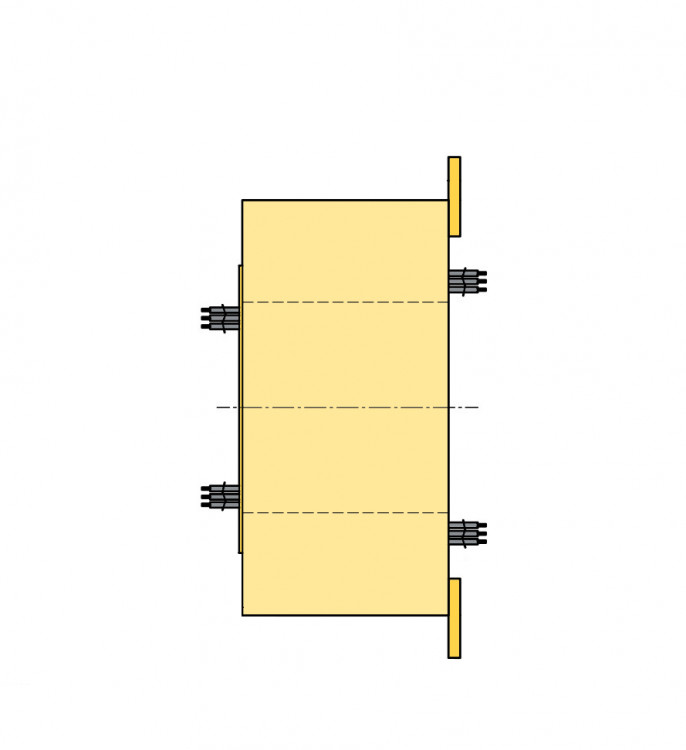

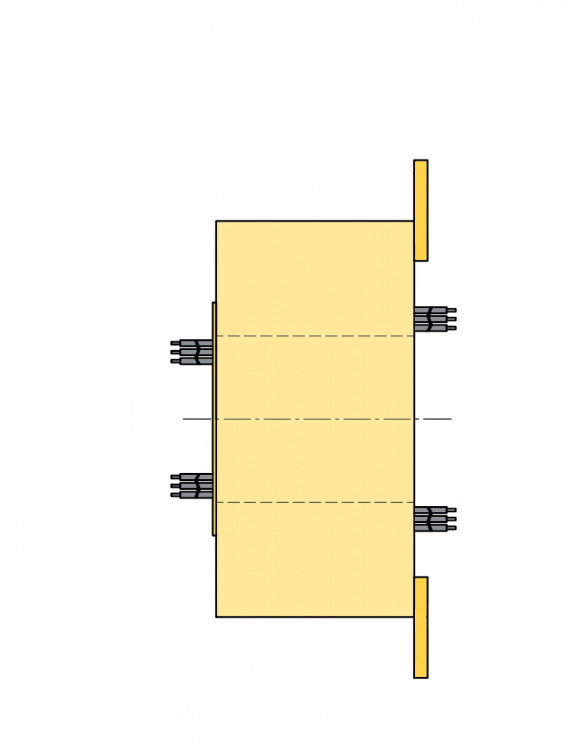

Данные контактные кольца специально разработаны для установки сквозным отверстием на вращающийся вал

• Возможность изготовления с кол-вом контактов от 1 до 500
• Нагрузка на токосъемник до 1000А
• Диаметр отверстия под вал от 3 мм до 500 мм.
  Возможность изготовления по размерам клиента
• Корпус из сплава алюминия, устойчивый к внешнему воздействию

Начать подбор модели

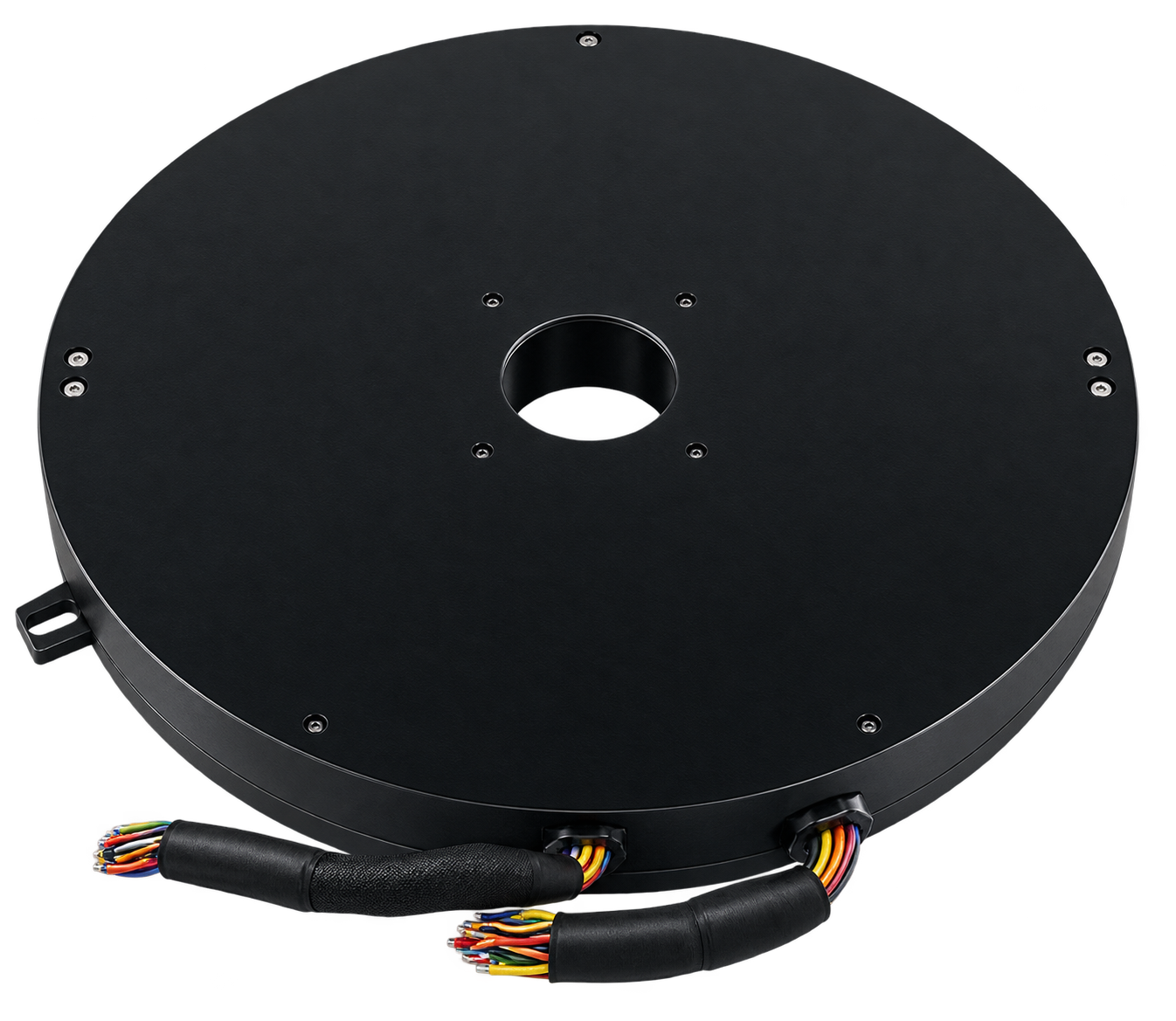

Реализация проектов по техническому заданию клиента - одно из направлений деятельности нашей компании. Наша команда готова взять на себя весь цикл разработки: от анализа технического задания до запуска опытного производства с дальнейшей сертификацией готового изделия. Мы гарантируем индивидуальный подход к каждому проекту, учитывая все особенности проекта клиента. Наши специалисты имеют большой опыт реализации ротационных систем, что позволяет нам создавать высококачественные продукты любой сложности.

В портфолио реализованных проектов есть уникальные решения, включающие в себя крупногабаритные токосъемники (центральное отверстие 1500 мм), токосъемники для больших токов и напряжений (3000А, 6000В), ротационные системы для ветрогенераторов (включающие в себя не только токосъемный узел, но и энкодер, обогрев и т.д.).

Отдельно можно выделить гибридные системы для станкостроения. В одном устройстве реализована подача питания для серводвигателей, обмен информацией с энкодером и подача охлаждающей жидкости.

Наши инженеры готовы взяться за самые амбициозные и технически сложные задачи клиентов.

Особенности:

• Возможность изготовления высокоскоростных токосъемников (до 10 000 об/мин)
• Изготовление моделей для эксплуатации в сложных климатических условиях (рабочая температура от -60°С до +250°С) или вакууме
• Степень пыле- влаго- защиты IP51-68. Возможность изготовления взрывозащищенного корпуса и устройств, устойчивых к соляному туману.
• Кол-во независимых контактов: до 250
• Высоконагруженные системы (напряжение до 6000В, ток до 3000А)
• Возможность совмещения нескольких типов ВКУ в одном (силовые, сигнальные, цифровые, оптические, высокочастотные, а также гидравлические/пневматические ротационные соединения)

Пыле- влаго- защищенные решения

Для всей линейки ротационных соединений UPEL доступна опция изготовления изделий в пыле- влагозащищенном корпусе в соответствии со стандартом IP68. Герметичность устройства достигается за счет использования корпуса из нержавеющей стали (марки SS304) и установки дополнительных уплотнительных сальников. Ввод-вывод кабелей монтируется через герметичные кабельные вводы с метрической резьбой.

Устройства со степенью защиты IP68 не подвержены воздействию атмосферы, устойчивы к перепадам температуры и могут быть установлены вне помещения без использования дополнительного защитного корпуса. Также корпус устойчив к воздействию соляного тумана (решение востребовано в производстве кабельных барабанов для нужд морской отрасли), кислот (пищевая промышленность). Погружение токосъемников в воду не допускается.

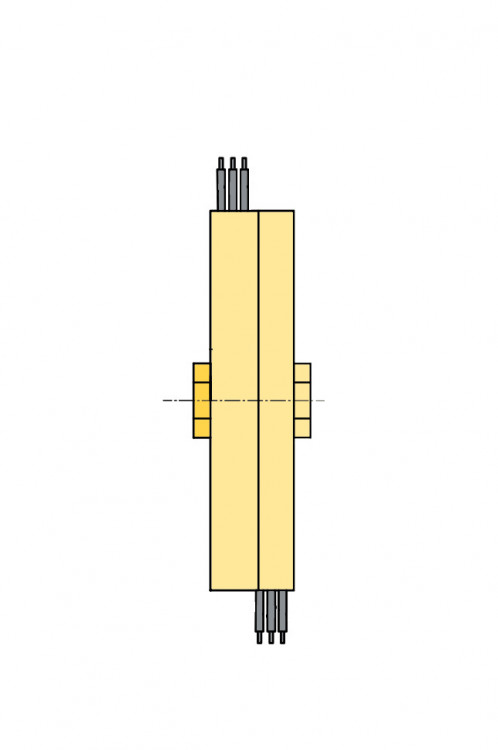

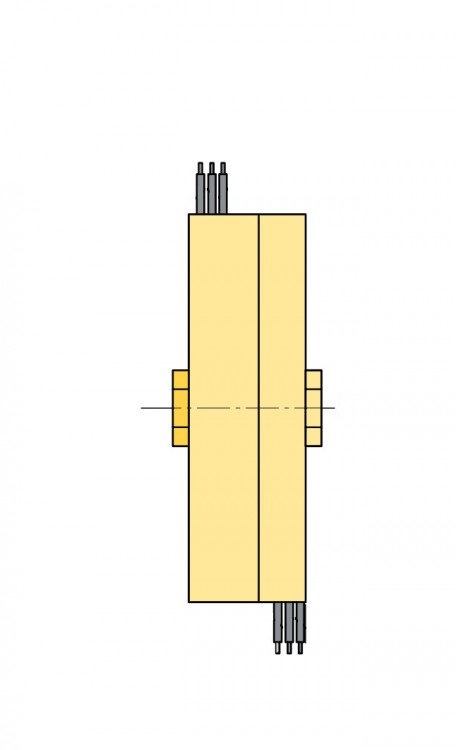

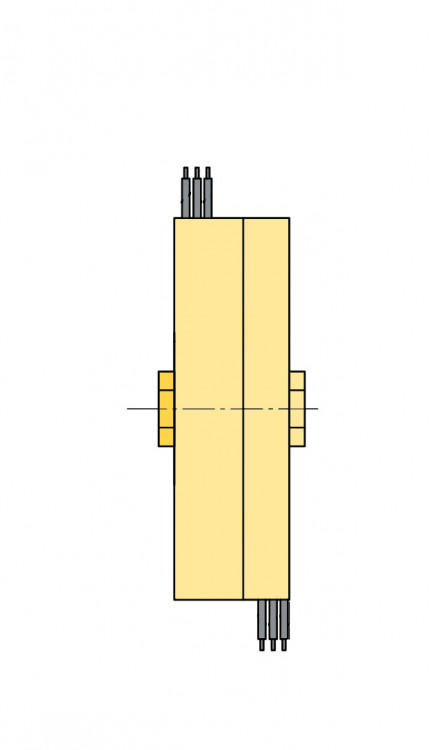

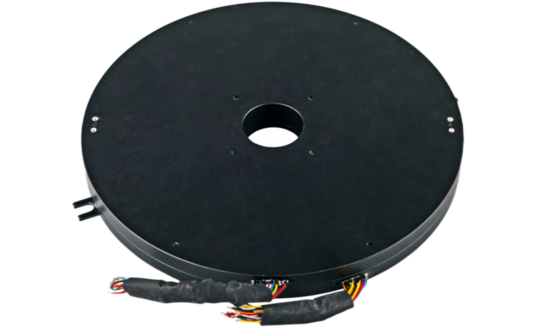

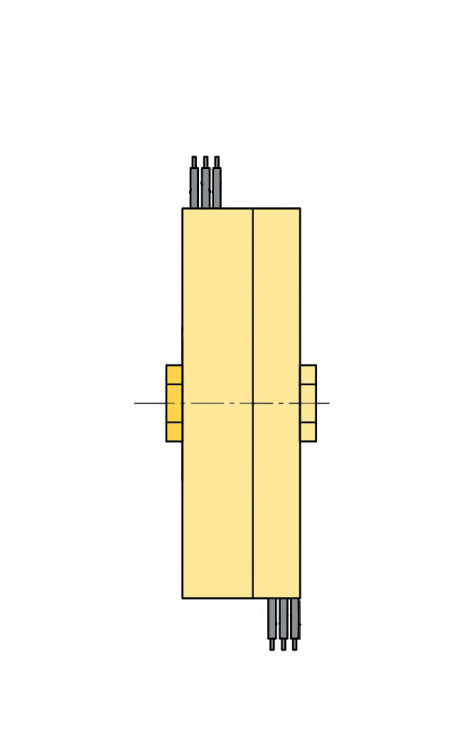

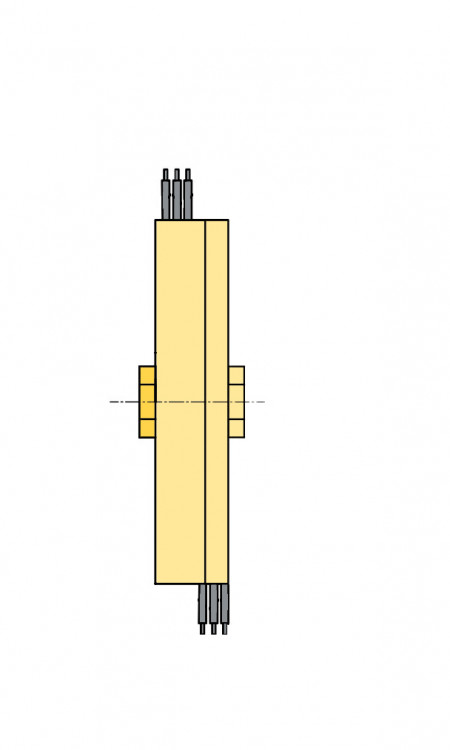

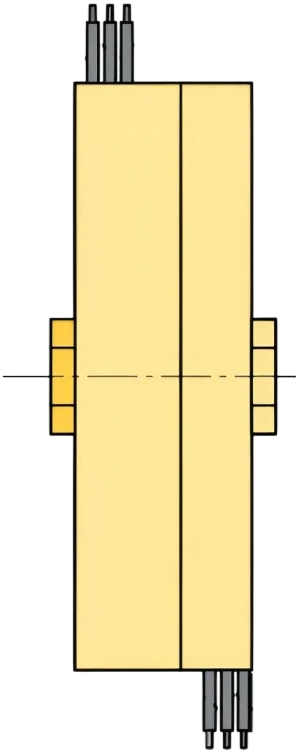

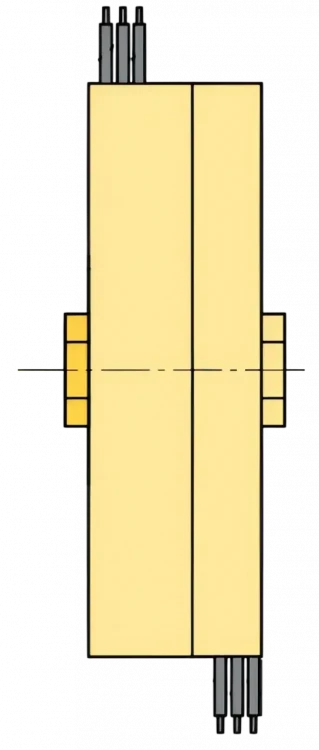

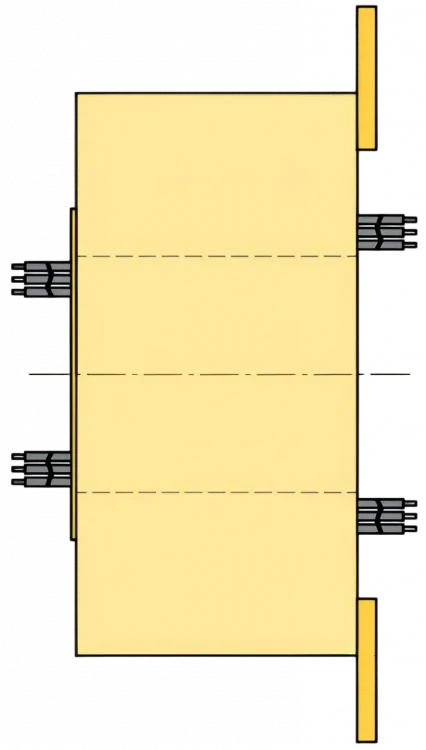

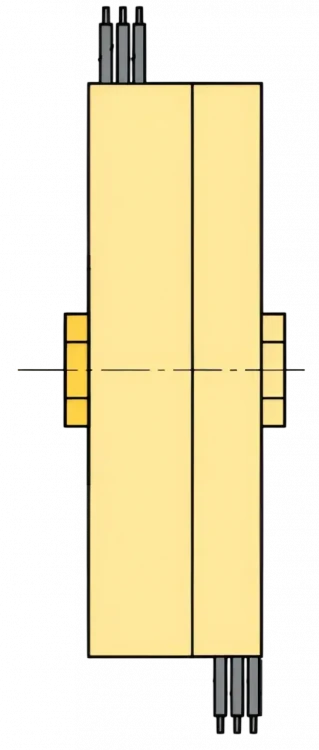

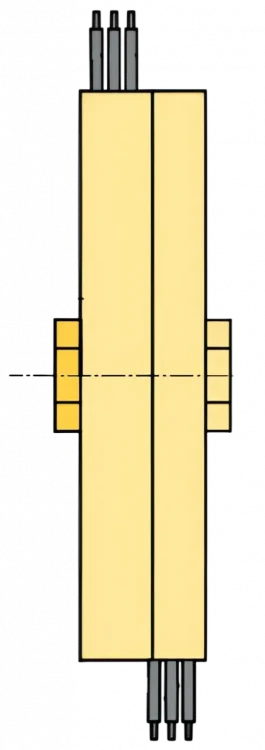

Серия дискообразных токосъемников

Серия ULE адресована клиентам, которые имеют жесткие ограничения по высоте ротационного узла. Принцип работы схож с классическими токосъемниками – исключение перекручивания электрического кабеля при круговом вращении. В состав серии входит две модификации, которые отличаются конструкцией скользящего элемента.

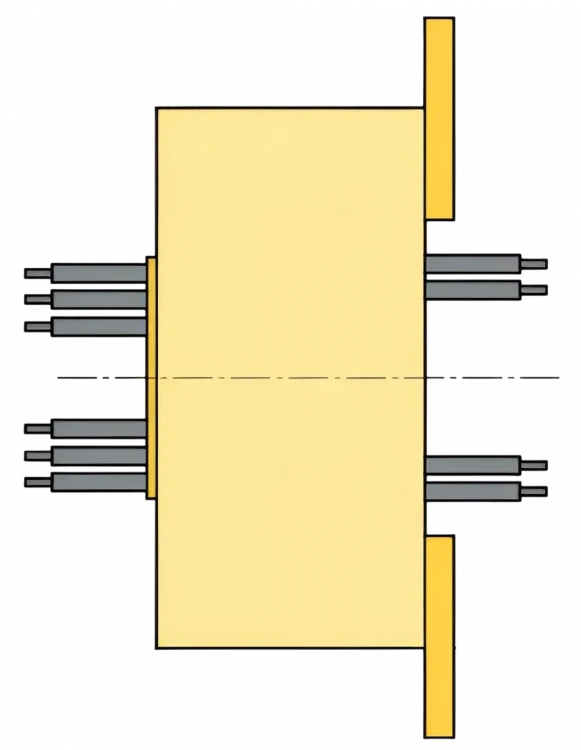

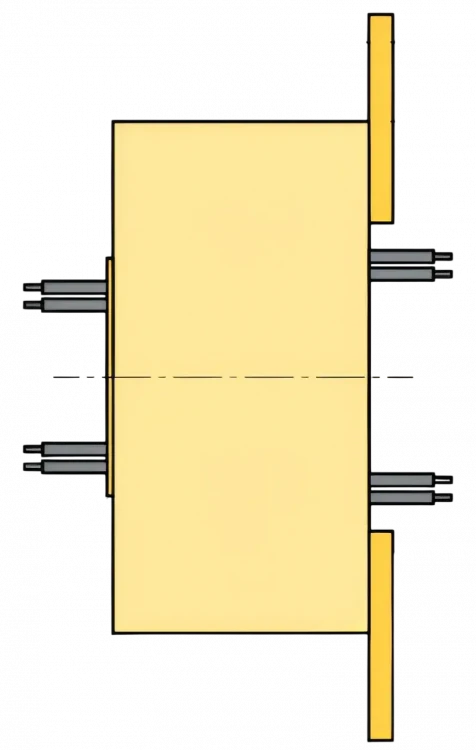

Модели ULE с фиксированной высотой изделия – габариты изделия по высоте не меняются с ростом кол-ва контактов, но меняется внешний диаметр устройства. В данном варианте используется специальная конструкция контактной пары. Контакты статора выполнены в виде радиальных дорожек разного радиуса. Щетки ротора представляют собой пластины с контактным наконечником (по 4 шт на дорожку).

Вторая модификация серии ULE использует классическую контактную пару (кольцо-щетка), но более оптимизированное расположение подшипников. Это позволяет сократить габариты относительно серии ULA. При увеличении кол-ва контактов растет высота устройства, но внешний диаметр остается неизменным.

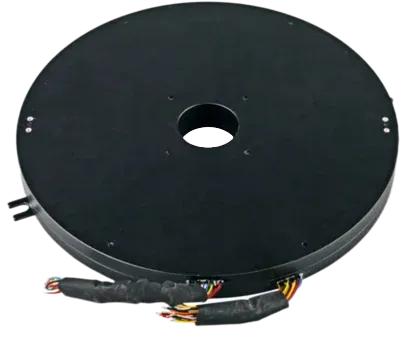

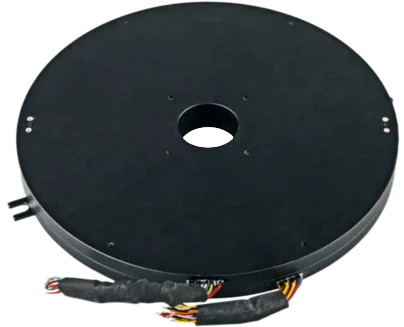

Примеры нестандартных решений

С возможностью быстрого разъединения контакта

• Ротор и статор поставляются как отдельные устройства
• Конструкция позволяет разъединить устройство без снятия токосъемника
• Возможность проектирования под посадочные места устройства заказчика

Для повышенных и пониженных температур

• Для повышенных температур доступны модели с максимальной рабочей температурой +150°C и +250°C
• В моделях для пониженных температур (до -60°C) используются керамические подшипники, не требующие смазки
• При производстве используются термостойкие материалы и специальный кабель
• Допустимо использование в вакууме

Многоканальные токосъемники

• Компактные решения для многоканальной передачи данных
• Возможность увеличения кол-ва каналов до 250

Крупногабаритные токосъемники

• Изготовление токосъемников с центральным отверстием 1500 мм и более
• Скорость вращения до 200 об/мин
• Высокая плавность и низкий момент вращения для моделей такого типа

Токосъемники со взрывозащищенным корпусом

• Защита по стандарту «Зона 2» (EX db IIC T4 GB)
• Испытания в лаборатории и сертификация поставляемой продукции
• К доработке доступны все модели стандартной линейки

Контактные устройства на основе печатной платы

• Самая компактная модель по высоте в линейке (всего 6 мм)
• Подходят для передачи сигналов управления и питания
• Форма и размеры платы по требованию клиента
