Данные контактные кольца специально разработаны для установки сквозным отверстием на вращающийся вал

• Возможность изготовления с кол-вом контактов от 1 до 500
• Нагрузка на токосъемник до 1000А
• Диаметр отверстия под вал от 3 мм до 500 мм.
  Возможность изготовления по размерам клиента
• Корпус из сплава алюминия, устойчивый к внешнему воздействию

Начать подбор модели

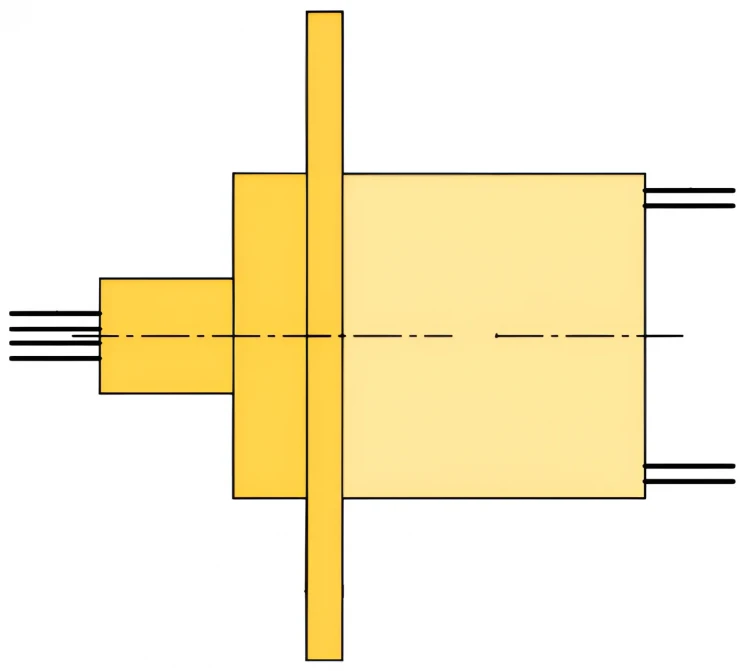

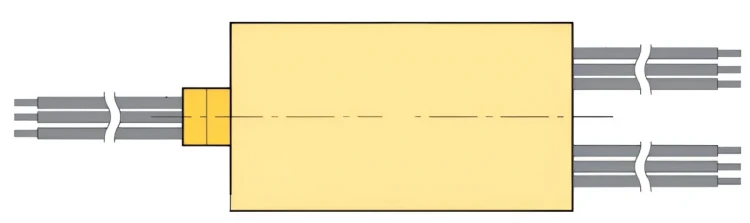

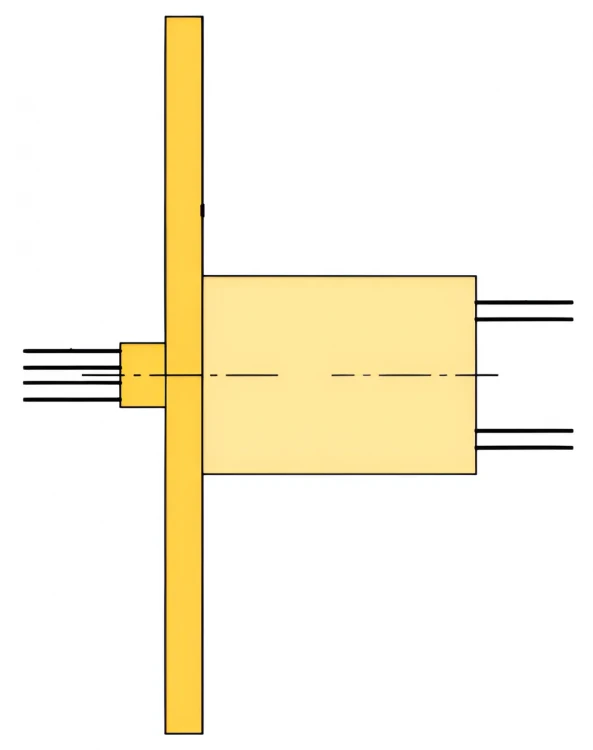

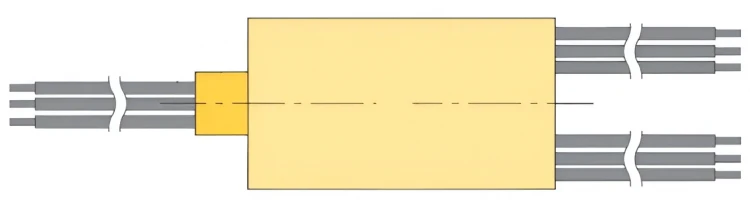

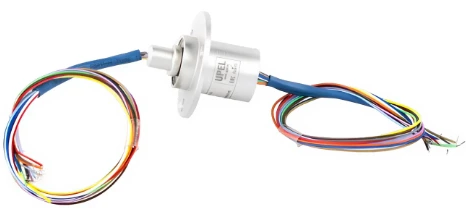

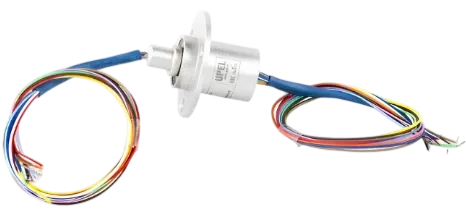

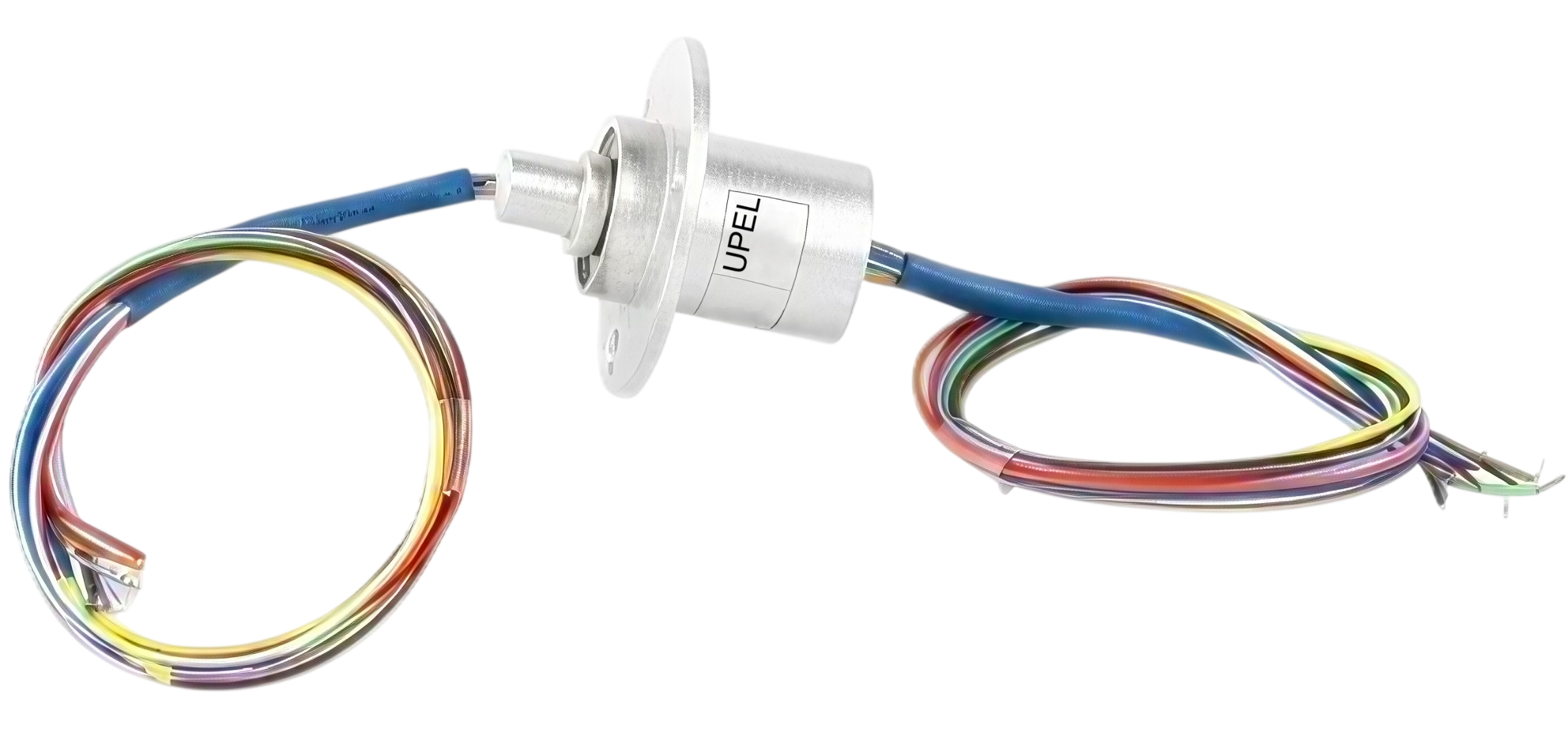

Серия ULB - миниатюрные ротационные контактные устройства для установки в торец вала или непосредственно на ось вращения. Отличительная особенность: отсутствие центрального отверстия и компактные габариты. К заказу доступны изделия с внешним диаметром корпуса от 6.5 мм. Для облегчения монтажа корпус устройства может быть укомплектован фланцем различной формы(доступны несколько стандартных вариантов или может быть изготовлен по чертежам заказчика).

В основе конструкции токосъемников данной серии лежат щетки клиновидной формы, которые скользят по кольцам с фрезеровкой аналогичной формы. Такое решение обеспечивает большую площадь контакта при относительно небольшой ширине контактной группы (100 контактных групп при общей длине устройства 150 мм и внешнем диаметре 34 мм), низкий стартовый момент вращения и слабые электрические помехи при вращении устройства. Материал контактной группы- сплав меди, покрытый золотым напылением, Плавность вращения обеспечивают два подшипника. Конструкция не требует обслуживания на всем сроке службы.

Высокие эксплуатационные характеристики контактной пары позволяют использовать токосъемники данной серии для передачи слаботочных и цифровых (поддерживаются протоколы Ethernet 1GB, USB3.0, HDMI и т.д.) сигналов, При необходимости устройство может быть доукомплектовано силовыми линиями, изготовлено в пыле-влагозащищенном корпусе (по стандарту IP68) или дополнено с соединительными разъемами.

Опциональные возможности:

• Напряжение (до 600В), ток (до 50А)
• Частота вращения (до 1000 об/мин)
• Рабочая температура (от -50°С до +250°С)
• Степень пыле- влаго- защиты (IP51-68)
• Кол-во контактов (до 100)
• Материал корпуса (пластик, нержавеющая сталь, алюминий)
• Наличие и форма монтажного фланца на статоре
• Длина подводящего кабеля (до 10 м)
• Возможность установки разъемов на кабель
• Совместим с высокоскоростной передачей данных (Ethernet, USB, Profibus и т.д.) и термопарами различных типов

Область применения

• Рекламная индустрия - подсветка вывесок и рекламных стендов
• Видеонаблюдение - передача питания и видеосигнала с купольных и вращающихся камер
• Робототехника и автоматизированные системы - передача сигналов управления и питания на подвижные части Ваших устройств
• Упаковочное оборудование - упаковочные линии, линии розлива и т.д.
• Медицинское оборудование - подвижные узлы диагностического оборудования
• Научно-исследовательская сфера - передача сигналов с измерительных устройств
• Индустрия развлечений - авиа-симуляторы, 5D кинотеатры, симуляторы виртуальной реальности
• Детские игрушки - передача звуковых и световых эффектов на подвижную часть
• Беспилотные системы - системы управления и наблюдения беспилотных летательных аппаратов
