Данные контактные кольца специально разработаны для установки сквозным отверстием на вращающийся вал

• Возможность изготовления с кол-вом контактов от 1 до 500
• Нагрузка на токосъемник до 1000А
• Диаметр отверстия под вал от 3 мм до 500 мм.
  Возможность изготовления по размерам клиента
• Корпус из сплава алюминия, устойчивый к внешнему воздействию

Начать подбор модели

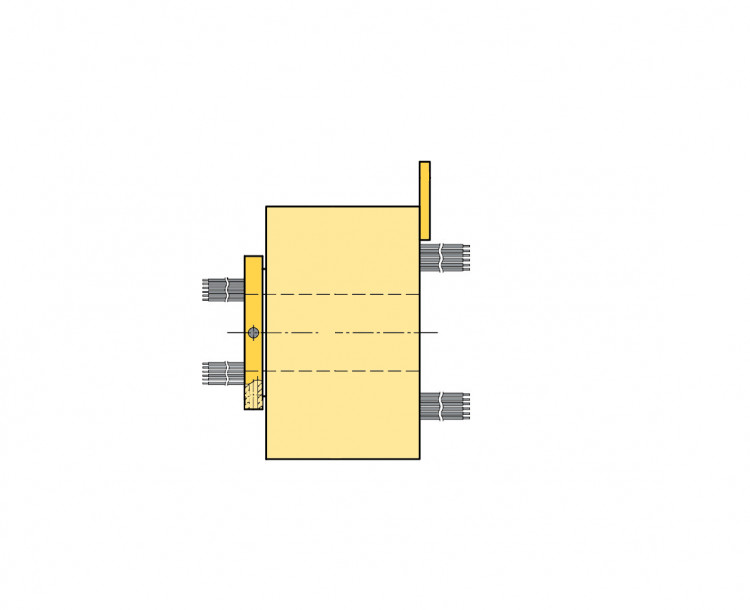

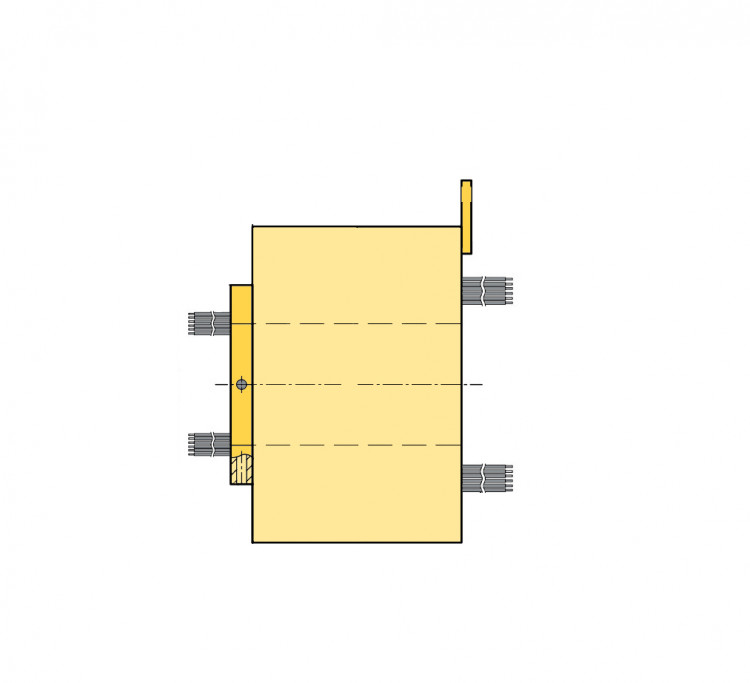

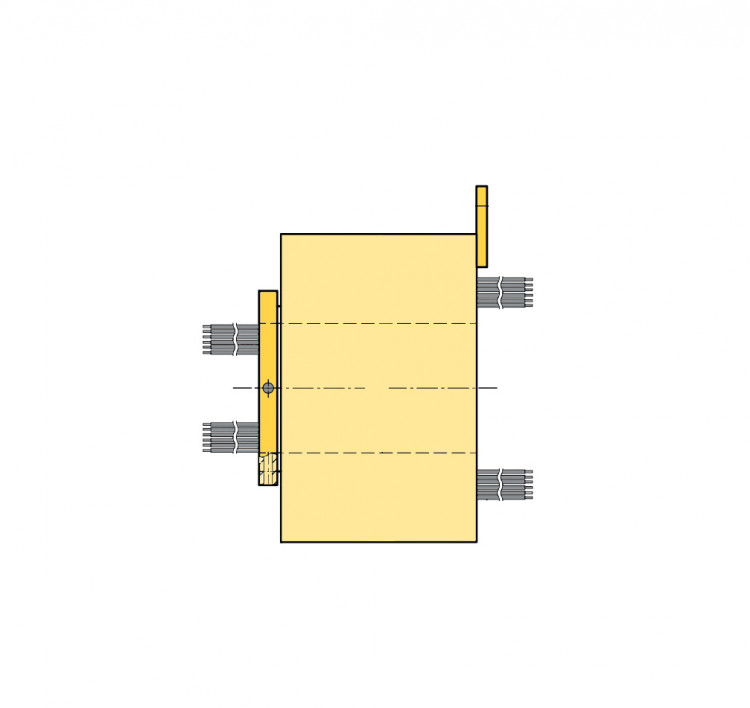

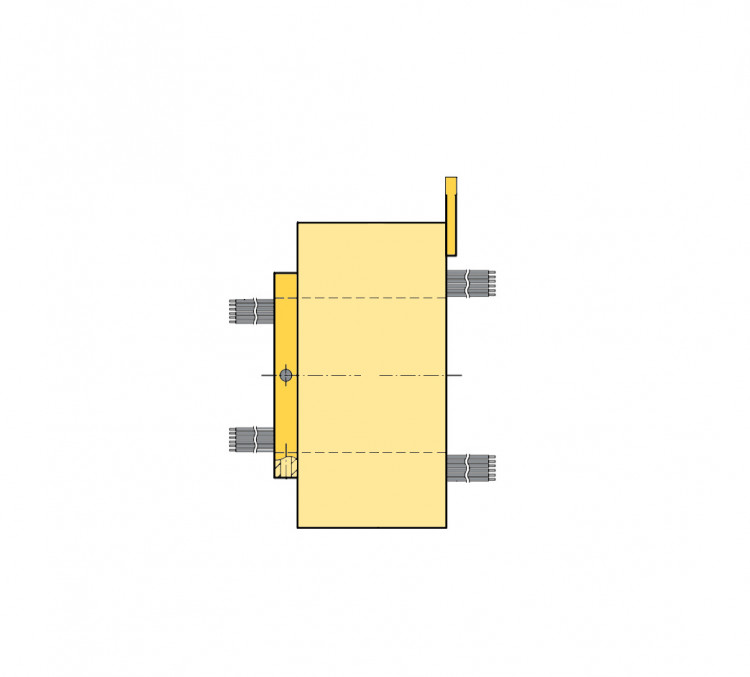

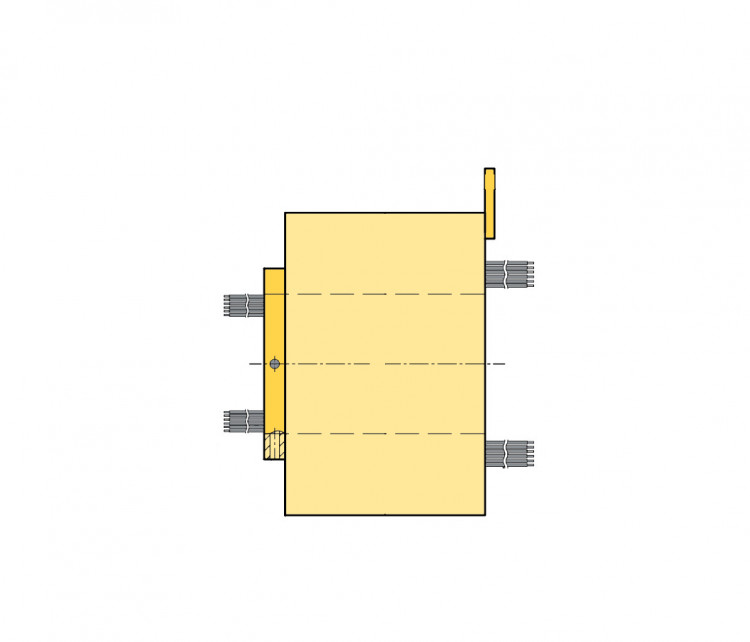

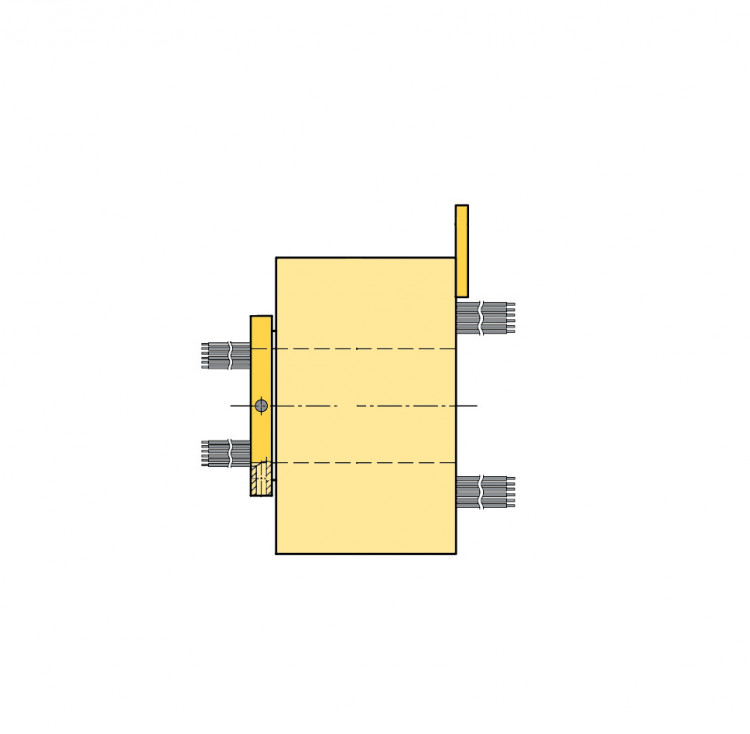

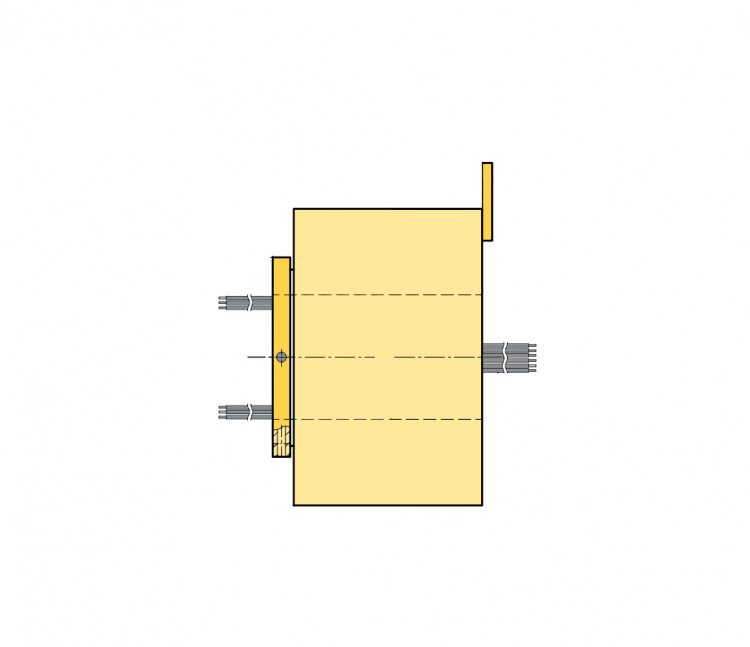

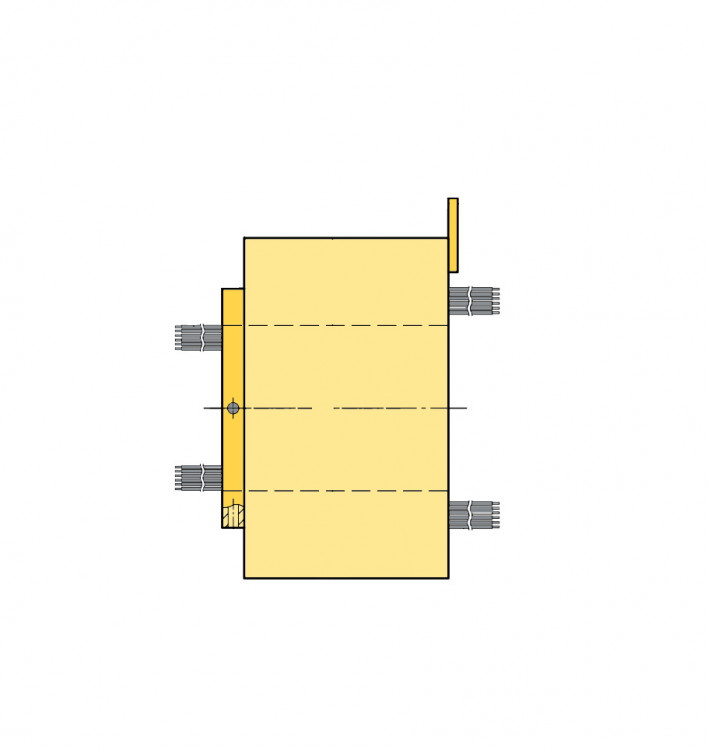

Электрические контактные устройства серии ULA представляют собой поворотный узел, используемый для передачи питания, сигналов управления и цифровых данных от стационарного объекта к вращающемуся. Отличительной особенностью является наличие центрального отверстия, обеспечивающего быстрый и удобный монтаж токосъемника непосредственно на вал вращения. Серия представлена широкой линейкой стандартных размеров отверстия (от миниатюрных с отверстием 3 мм до крупногабаритных с отверстием 300 мм).

Передача питания/сигнала осуществляется посредством скользящего контакта типа «кольцо-щетка». Количество контактов варьируется в зависимости от габаритов устройства и может достигать 250 контактных пар. Возможны различные комбинации силовых и сигнальных линий в одном устройстве.

Линейка выпускается в нескольких вариантах исполнения, которые отличаются покрытием контактных пар и маркой используемых подшипников. Вариант исполнения определяет срок службы и максимальную скорость вращения изделия. Серия имеет модульную конструкцию, что облегчает производство изделий по техническому заданию клиента.

Опциональные возможности:

• Напряжение (до 6000В), ток (до 500А)
• Частота вращения (до 5000 об/мин)
• Рабочая температура (от -60°С до +250°С)
• Степень пыле- влаго- защиты (IР51-68)
• Кол-во контактов (до 250)
• Материал корпуса ( пластик, нержавеющая сталь, алюминий)
• Наличие монтажного фланца (на роторе/статоре)
• Длина подводящего кабеля (до 10 м)
• Возможность установки разъемов на корпус/кабель, радиальный вывод кабеля
• Совместим с высокоскоростной передачей данных (Ethernet, USB, шины Profibus и т.д.)и термопарами различных типов

Область применения:

• Робототехника - в поворотных узлах различного назначения и поворотных осях
• Предприятия металлообрабатывающей промышленности и машиностроение - в поворотных столах станков, в составе деталей машин
• В горизонтальных и вертикальных упаковочных автоматах, в линиях розлива (приводы барабанов)
• Пищевое оборудование
• Системы безопасности - в поворотных узлах привода камер видеонаблюдения
• Индустрия развлечений - подвижные узлы аттракционов
• Сфера рекламы - подвижные стенды, вывески, рекламные щиты
• Научно-исследовательская сфера - передача сигналов с измерительных устройств

Проверенная конструкция щеток:

В токосъемниках серии ULA используется схема контакта «кольцо-щетка». Щетки выполнены в виде пучка прутьев (изготовлены из сплава меди), покрытого сплавом на основе драгоценного металла (золото или серебро, в зависимости от исполнения токосъемника). Материал кольца - медь, покрытая аналогичным сплавом. Основное преимущество данного решения - стабильное пятно контакта, что положительно сказывается на таких характеристиках как динамический шум (возможна передача сигнала с частотой до 500МГц, слаботочных сигналов от тензометрических датчиков), максимально допустимый ток на контакт и т.д. При этом cохраняется минимальный показатель момента вращения, что обеспечивает плавность поворота и долгий срок службы токосъемника. Токосъемники, выполненные по данной технологии, являются необслуживаемыми и не требуют смазки/замены щеток на всем сроке службы изделия.
