Высокочастотные переходы
Данные контактные кольца специально разработаны для установки сквозным отверстием на вращающийся вал
- Возможность изготовления с кол-вом контактов от 1 до 500
- Нагрузка на токосъемник до 1000А
- Диаметр отверстия под вал от 3 мм до 500 мм.
Возможность изготовления по размерам клиента - Корпус из сплава алюминия, устойчивый к внешнему воздействию

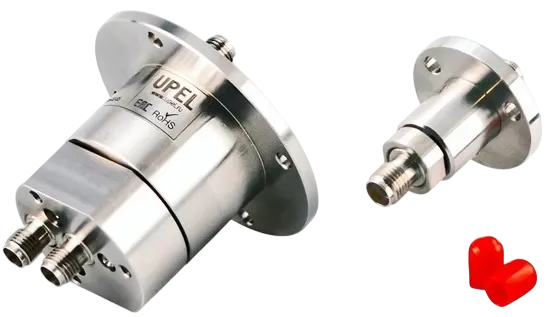

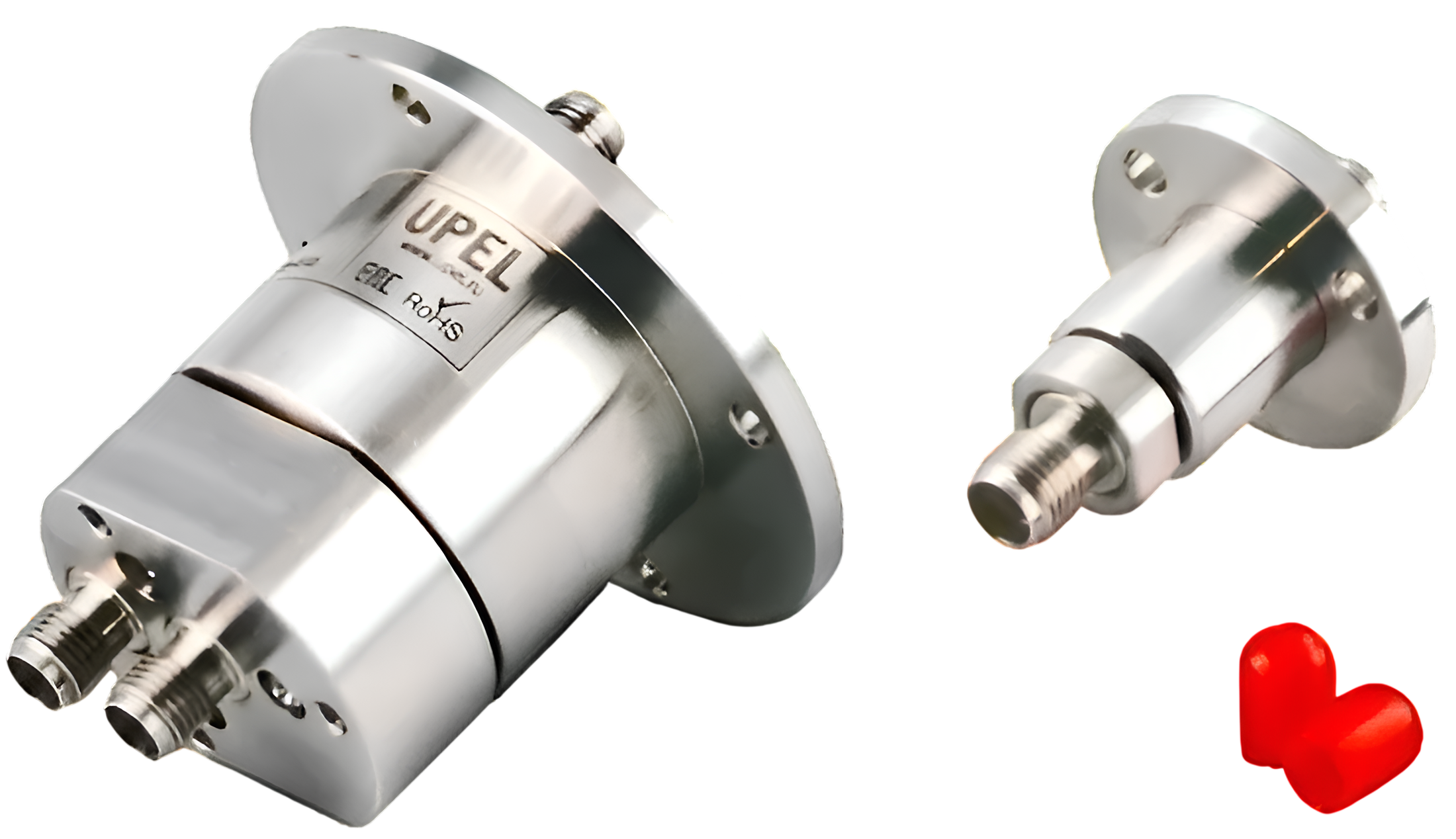

Для передачи сигнала высокой частоты (3ГГц ~ 50 ГГц) наша компания предлагает решения на базе коаксиальных муфт серии ULD. Доступны решения с одним (до 50ГГЦ) и двумя каналами ВЧ (до 18ГГЦ), Компактный корпус из нержавеющей стали (степень защиты IP40), небольшой вес - все это позволяет использовать устройства данной серии в самых высокотехнологичных отраслях. Изделия поставляются с установленными разъемами (стандартно SMA, опционально доступны другие варианты) и фланцем, что значительно сокращает время монтажа.
Конструктивное решение контактной пары обеспечивает эффективное снижение уровня перекрестных помех между каналами, низкий уровень вносимых потерь и оптимизированное значение КСВН. Устройства серии ULD являются необслуживаемыми, не требуют смазки и чистки контактов на всем сроке службы. Дополнительным плюсом серии является возможность комбинирования с электрическими ВКУ серии ULA.
Особенности:
- *Высокая частота передаваемого сигнала (до 50 ГГц)
- Один или два канала передачи ВЧ сигнала
- Возможность комбинирования с электрическим ВКУ для передачи питания или сигналов управления
- Легкий (вес 2-х канальной модели -50 г) и надежный корпус из нержавеющей стали
- Отсутствие необходимости обслуживания и смазки устройства в течение всего срока службы (более 10 млн об.)
- Широкая линейка модификаций, предлагающая как бюджетные решения (с частотой сигнала до 3ГГц), так и высокотехнологичные устройства
- Низкий уровень вносимых потерь и коэффициента стоячей волны по напряжению
Область применения:
- Научно-исследовательская сфера - высокочастотные измерительные устройства
- Системы видеонаблюдения высокой четкости - передача сигнала с HD/HDI камер
- Системы объективного контроля - высокочастотные датчики и измерители, системы сигнализации
- Спутниковая система связи - передача сигнала с подвижных антенн, внутриблочные и межблочные связи
- Компьютерные сети - передача данных по ВЧ каналам
- Медицинское оборудование - подвижные узлы диагностического оборудования
- Радиолокационная техника - передача сигнала с радаров и других модулей специального назначения
- Система автоматизации производства - ВЧ каналы связи между блоками подвижных устройств, системы управления и т.д.
-

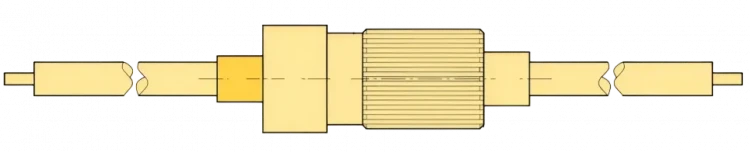

ULD007-0103

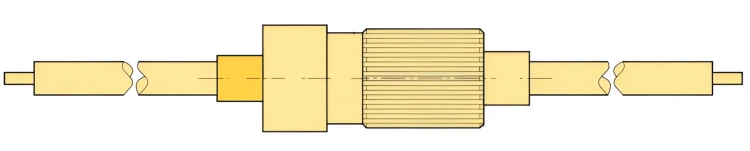

Одноканальный миниатюрный вращающийся соединитель ULD007-0103 для передачи ВЧ-сигналов (до 3 ГГц). Внешний диаметр корпуса 7.0 мм, тип разъема RG405. Скорость вращения до 250 об./мин., ресурс свыше 10 млн. оборотов.
-

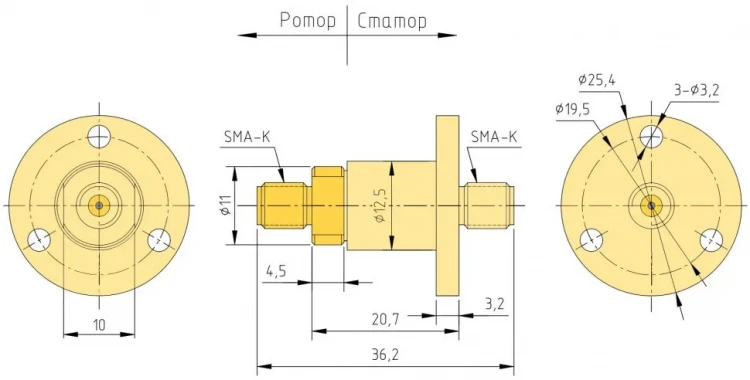

ULD012-0118
Одноканальное ротационное соединение ULD012-0118 для передачи сигналов частотой до 18 ГГц. Миниатюрный корпус диаметром 12,7 мм оснащен разъемами типа 2.4(K)-F (50Ω). Широкий рабочий температурный диапазон: от -55°C до +85°C. Максимальная скорость вращения – 250 об./мин. Ресурс токосъемника...
-
ULD012-0150

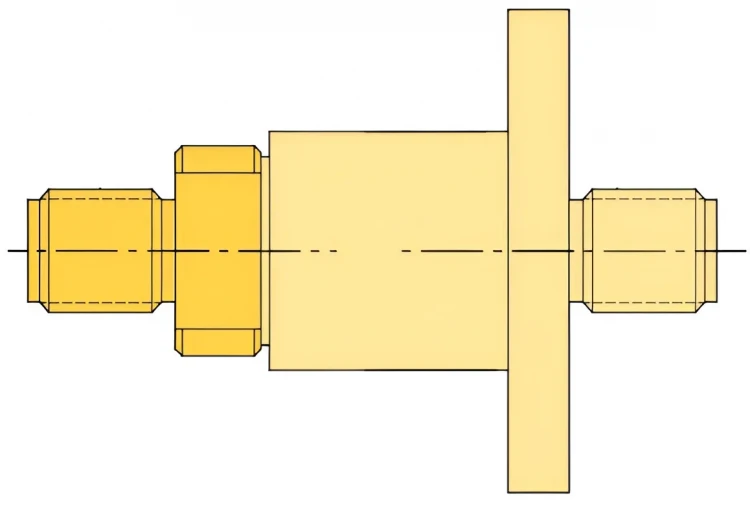

Компактный одноканальный ВЧ токосъемник ULD012-0150 для передачи сигналов до 50 ГГц. Отличается миниатюрным корпусом 12.7 мм, высокой скоростью вращения (до 250 об./мин) и простотой установки (оснащен разъемами 2.4(K)-F (50Ω)). Ресурс работы превышает 10 млн. оборотов.
-

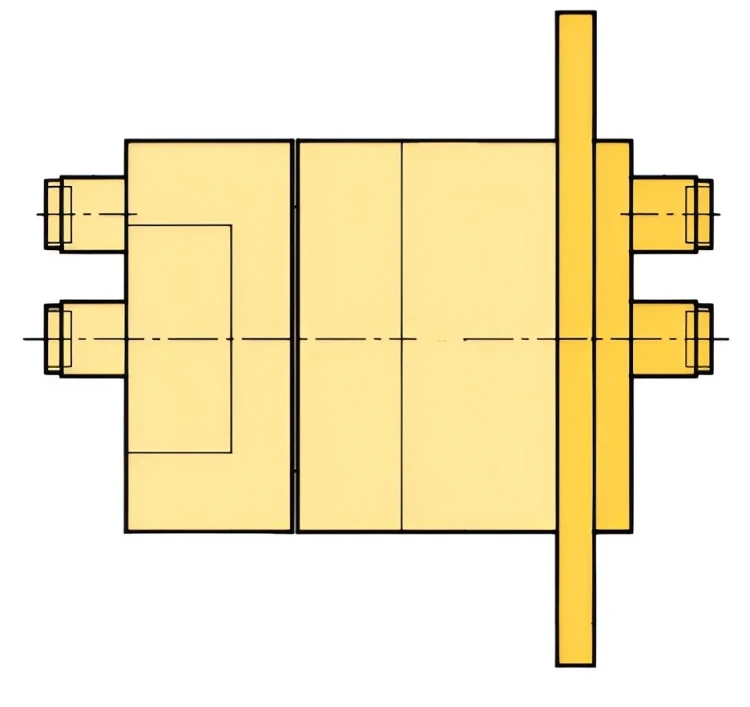

ULD032-0218
Двухканальное ротационное ВЧ соединение ULD032-0218 передает сигналы: основной канал до 18.0 ГГц при работе одного канала, а при одновременной работе двух каналов – основной канал до 4.0 ГГц и дополнительный канал до 4.0 ГГц. Устройство имеет корпус диаметром 31.8 мм, оснащенный разъемами типа...
-

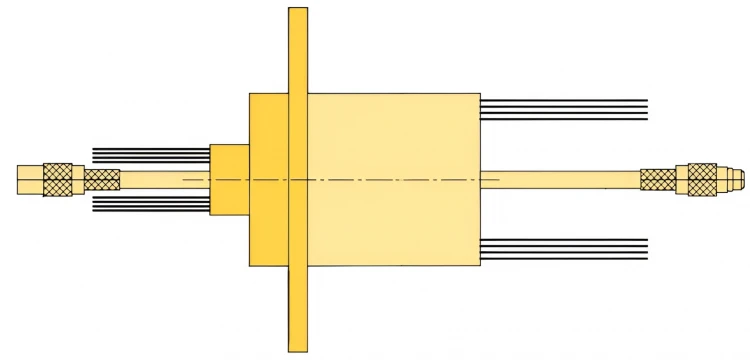

ULDB022-0103
Комбинированное одноканальное ВЧ ротационное соединение ULDB022-0103 с электрическим токосъемником объединяет ВЧ-канал (до 3 ГГц, разъемы RG405/SMA/MCX/MMCX) и электрический контактный узел (6 или 12 контактов) в компактном корпусе диаметром 22.0 мм. Устройство обеспечивает скорость вращения до...
-

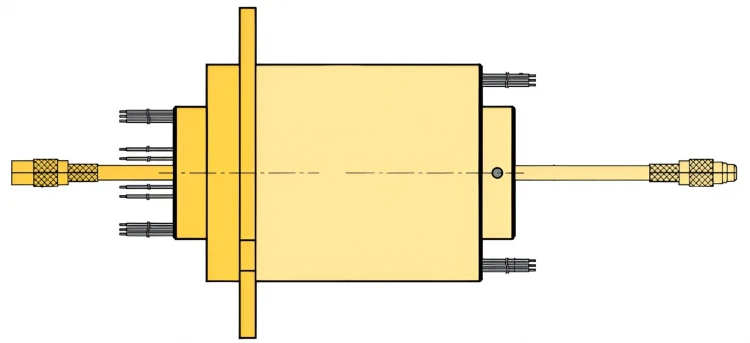

ULDB032-0103

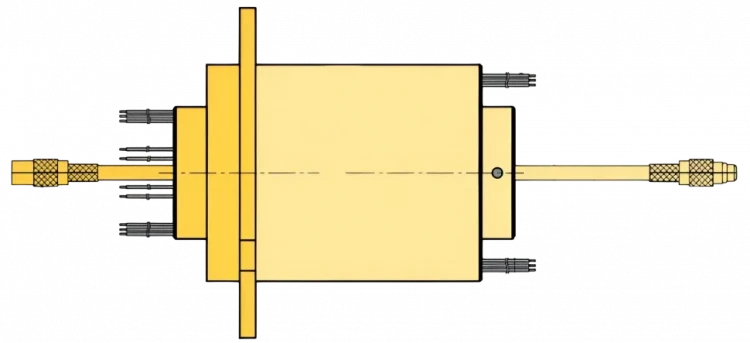

Комбинированный токосъемник ULDB032-0103 обеспечивает одновременную передачу ВЧ-сигнала по одному коаксиальному каналу (до 3 ГГц) и электрических сигналов через 18 или 24 контакта (2А/220В на контакт). Устройство комплектуется разъемами RG405 (опционально SMA, MCX, MMCX), имеет алюминиевый корпус...
-

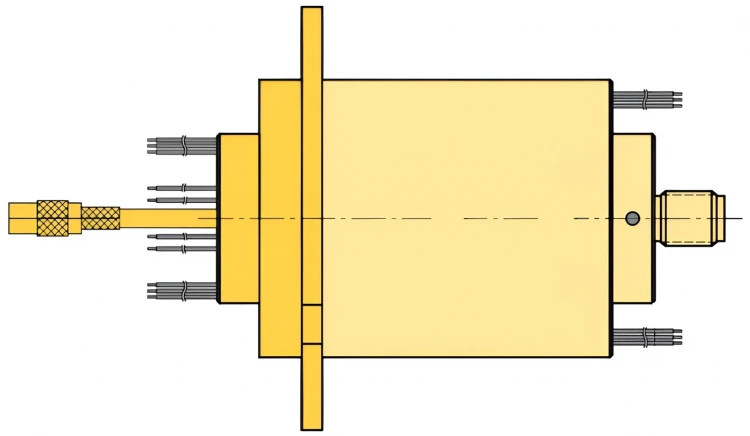

ULDB032-0118

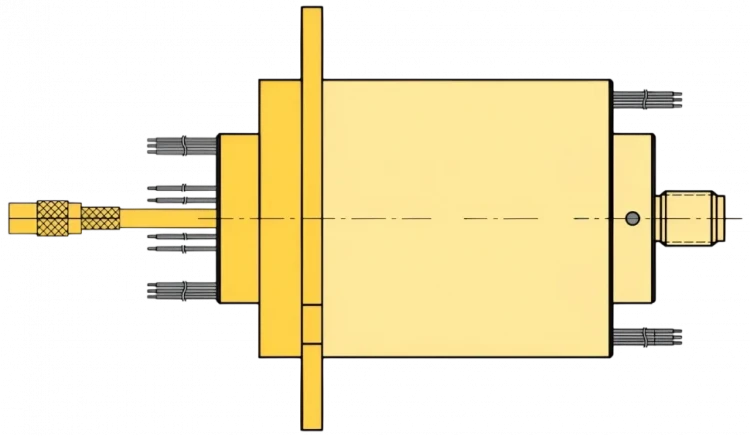

Комбинированное ротационное устройство ULDB032-0118 объединяет одноканальный ВЧ токосъемник (макс. частота 18 ГГц, разъемы 2.4(K)-F 50Ω) и электрический ВКУ (12 или 24 контакта, 2А/220В на контакт). Модель имеет габариты: диаметр корпуса 32.8 мм, длина 46.7 мм. Обеспечивает скорость вращения до...
-
ULDB056-0118

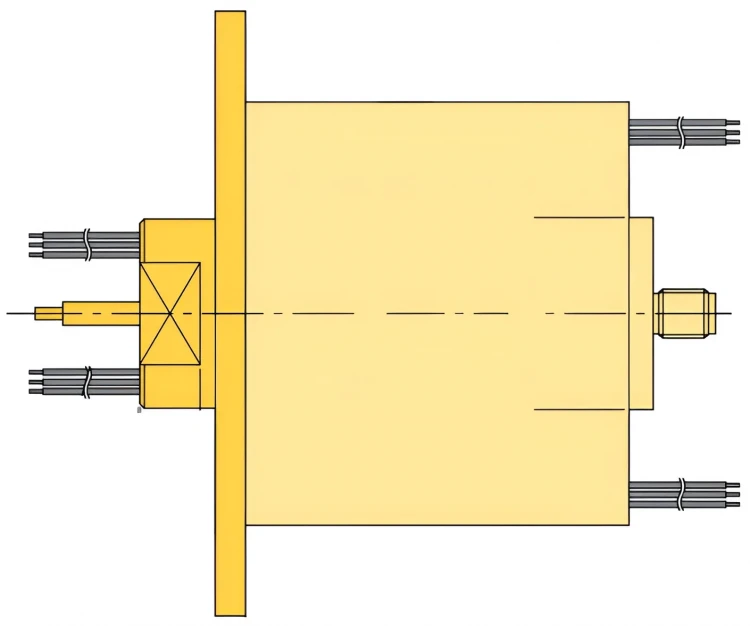

Комбинированное ротационное устройство ULDB056-0118 объединяет одноканальный ВЧ токосъемник (макс. частота 18 ГГц, разъемы 2.4(K)-F 50Ω) и мощный электрический ВКУ с возможностью подключения до 48 контактов (2А/240В на контакт) и объединением контактов для передачи силового сигнала от 10А. Корпус...
-

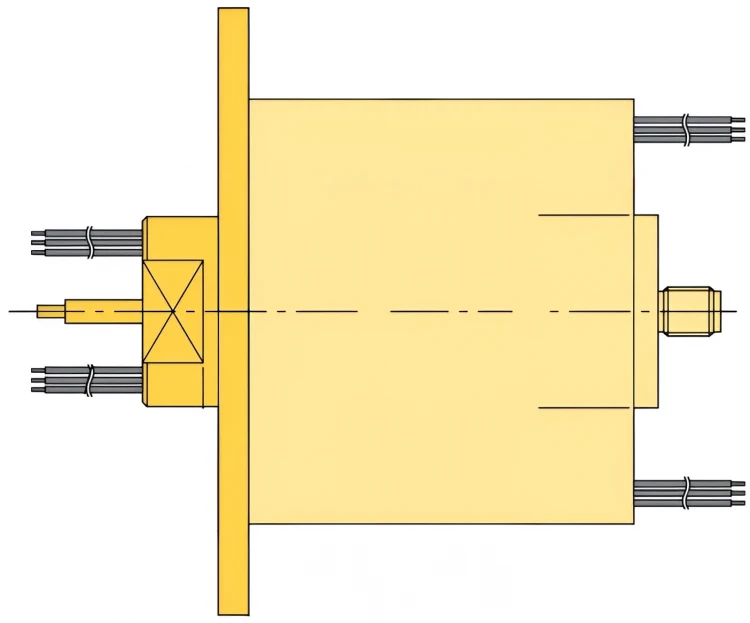

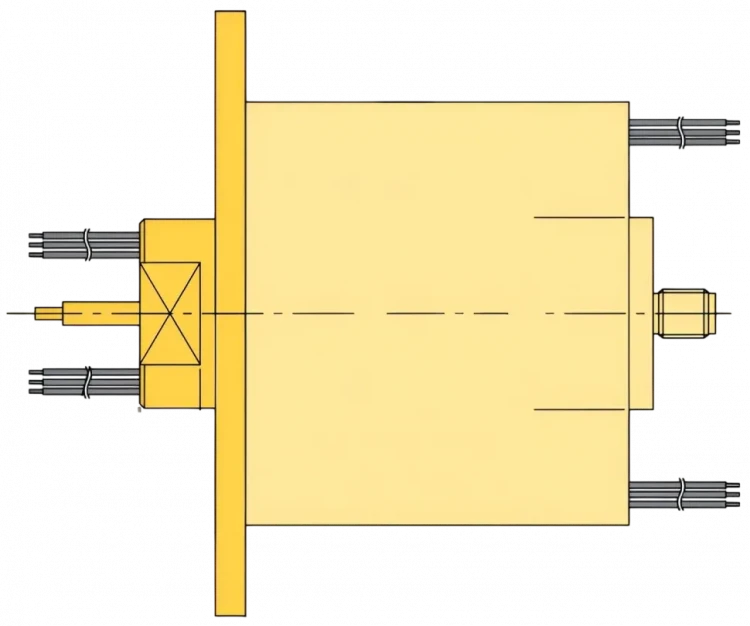

ULDB056-0150
Комбинированное устройство ULDB056-0150 объединяет ВКУ для передачи электрических сигналов (до 48 контактов 2А/220В с возможностью передачи силового сигнала от 10А) и одноканальный ВЧ токосъемник (максимальная частота 50 ГГц). Корпус диаметром 56 мм имеет длину от 48 мм (зависит от количества...
-

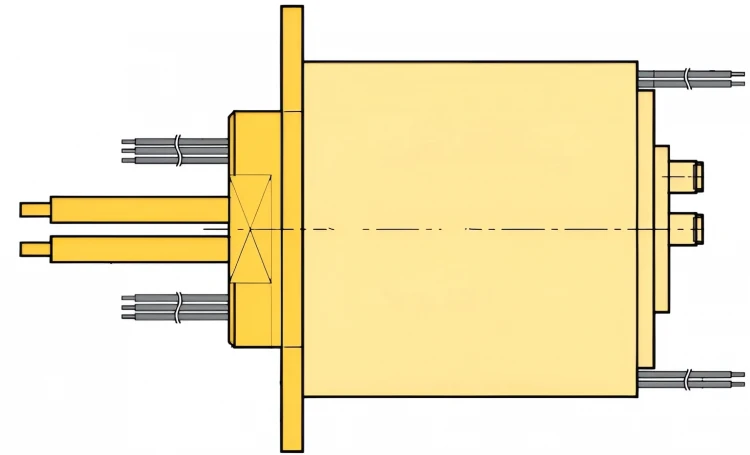

ULDB064-0218

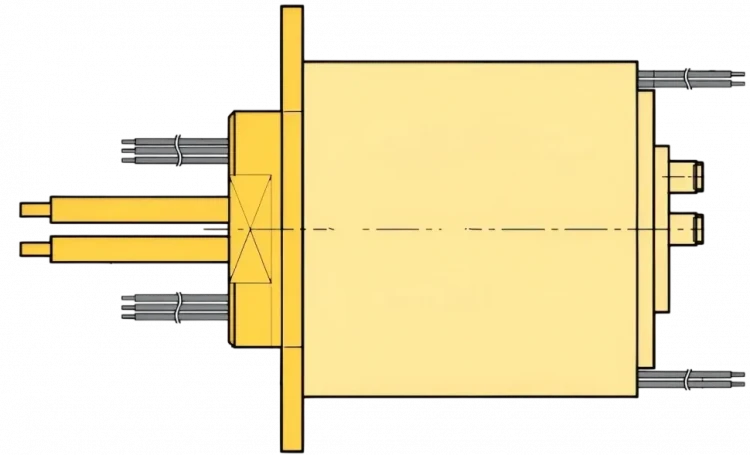

Составное ротационное устройство ULDB064-0218, предназначенное для передачи ВЧ сигнала по двум каналам и электрического сигнала по нескольким цепям. ВЧ часть устройства представлена двумя каналами (18.0 ГГц основной и 4.0 ГГц дополнительный) с разъемами 2.4(K)-F. Электрическая часть может быть...
-

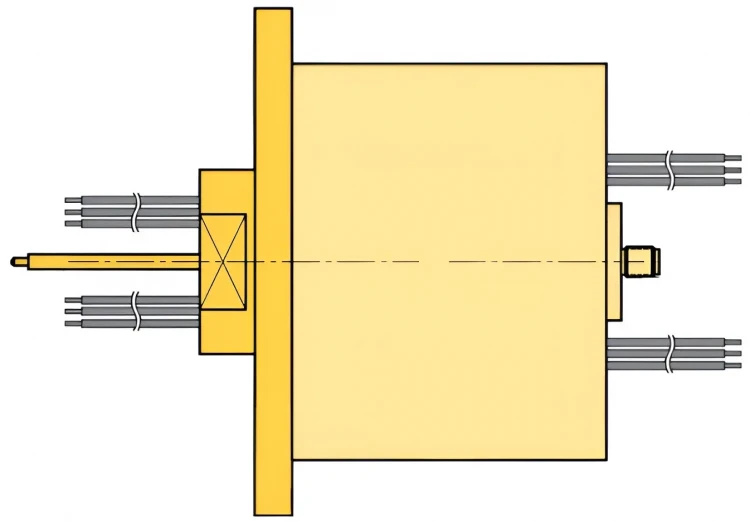

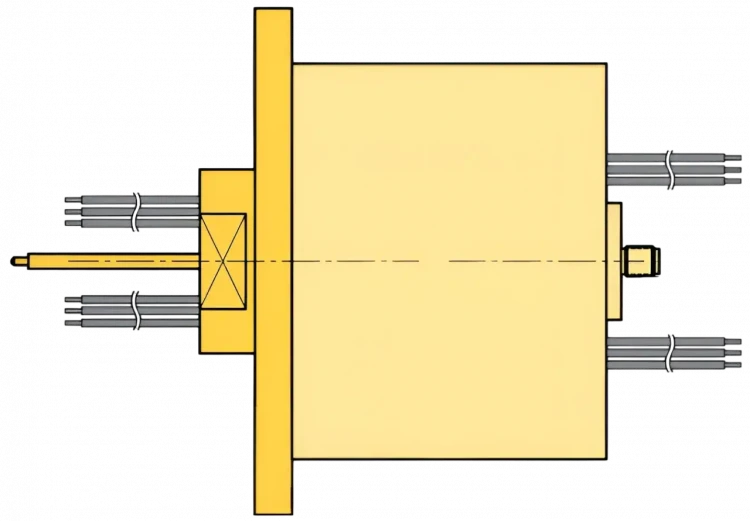

ULDB086-0118
ULDB086-0118: данное устройство интегрирует в себе электрический токосъемник (до 120 сигнальных контактов, 2А/120В) и одноканальный ВЧ вращающийся переход (максимальная рабочая частота до 18 ГГц). Внешний диаметр корпуса составляет 86 мм, а его длина зависит от количества используемых...
