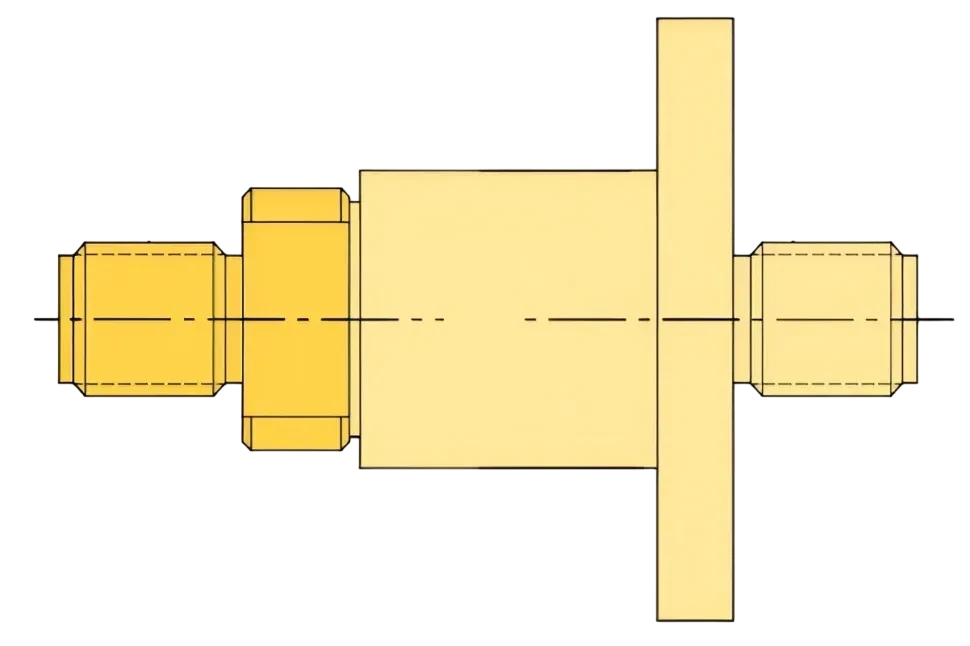

ULD012-0150 - Одноканальный высокочастотный токосъемник
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
ULD012-0150 - высокочастотное ротационное соединение, обеспечивающее передачу сигналов частотой до 50 ГГц. Ключевые особенности модели: исключительная компактность (внешний диаметр 12.7 мм), стабильная работа при скорости вращения до 250 об./мин, удобный монтаж благодаря интегрированным разъемам 2.4(K)-F (50Ω). Конструкция гарантирует длительный срок службы - свыше 10 миллионов оборотов.
Основные преимущества ULD012-0150:
- Рекордная рабочая частота: до 50 ГГц.
- Миниатюрный корпус: внешний диаметр всего 12.7 мм.
- Высокая скорость вращения: до 250 об./мин.
- Упрощенный монтаж: готовые разъемы 2.4(K)-F (50Ω) на корпусе.
- Эксплуатационная надежность: ресурс > 10 млн. оборотов.
- Широкий температурный диапазон: от -55°C до +85°C.
Области применения ULD012-0150:
- Научные исследования и разработки: прецизионные ВЧ-измерительные системы.
- HD/HDI видеонаблюдение: передача сигнала с поворотных камер высокого разрешения.
- Системы контроля и мониторинга: высокочастотные датчики, измерительные приборы, сигнализация.
- Спутниковая и космическая связь: соединения с подвижными антеннами, межблочные коммуникации.
- Высокоскоростные компьютерные сети: передача данных по сверхвысокочастотным каналам.
- Медицинская диагностика: вращающиеся узлы в сложном диагностическом оборудовании.
- Радиолокация и военная техника: передача сигналов с РЛС и специализированных модулей.
- Промышленная автоматизация: ВЧ-связь в подвижных роботизированных системах, дистанционное управление.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во ВЧ каналов | 1 |
| Максимальная частота ВЧ канала, ГГц | 50 |
| Тип разъема | 2.4(K)-F (50 Ом) |
| Пиковая мощность, ВТ | 3000 |
| Средняя мощность | 500 Вт при 1 ГГц, 200 Вт при 6 ГГц, 100 Вт при 12 ГГц, 30 Вт при 18 ГГц |
| Вносимые потери | 0.30 дБ при 18 ГГц, 0.25 дБ при 10 ГГц |
| Колебания вносимых потерь при вращении | 0.05 дБ |
| Коэффициент стоячей волны по напряжению (VSWR) | 1.3 при 10 ГГц, 1.4 при 18 ГГц |
| Колебания КСВН при вращении (VSWR WOW) | 0.05 |
| Фазовый сдвиг, град. | 2 при 50 ГГц, 1 при 26 ГГц |
| Максимальная скорость об/мин | 150 |
| Срок службы, млн. об. | 10 |
| Крутящий момент, Н.м. | 0.05 |
| Материал корпуса | сплав алюминия, нержавеющая сталь |
| Внешний диаметр | 12.7 мм |
| Длина (Высота) | 36.2 мм |
| Класс IP | IP40 |
| Допустимая влажность | 0% до 85% (без конденсации) |
| Рабочая температура | от -55°C до 85°C |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULD: Тип ротационного соединения | D: высокочастотные |
| 2 | 012-0150: Габариты в мм | 12.7 мм: 12.7 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество ВЧ каналов | 01: 1 |
| 4.2 | 03: Максимальная частота основного канала | 03: 50 ГГц |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W4: Степень IP | W4: IP40 |
| 8 | 50/150: Длина кабеля |
50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |
