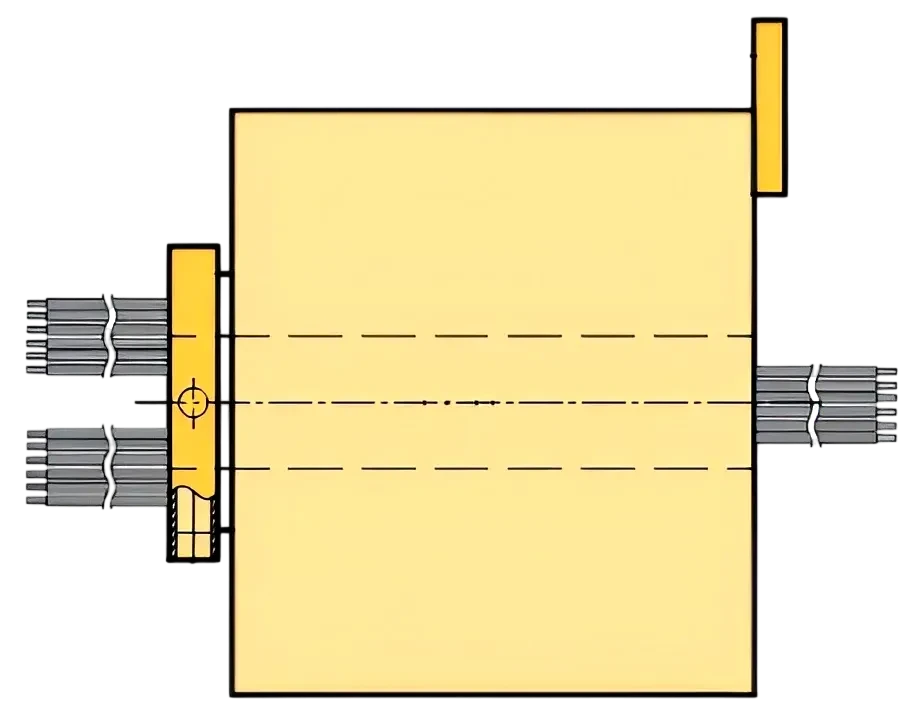

ULA1256
15 000 руб.
Техническое описание в формате .pdf
Сертификат соответствия
Получить коммерческое предложение
Технические характеристики
| Характеристика | Значение |
|---|---|
| Внешний диаметр | 56 мм |
| Длина (Высота) | 27 мм |
| Общее кол-во контактов | 2 - 48 |
| Кол-во контактов 5А | 2 - 48 |
| Кол-во контактов 10А | 0 - 24 |
| Напряжение (В, пост./перем. ток) | 440 |
| Максимальная скорость об/мин | 250, 1000 |
| Соответствие требованиям RoHS | соответствует |
| Крутящий момент, Н.м. | 0.05 + 0.02 на каждые 6 цепей |
| Варианты исполнения | C, D, H |
| Электрический шум, Ω (при вращении не более 50 об./мин.) | < 0.01 |
| Покрытие контактов | сплав на основе серебра, сплав на основе золота |
| Материал корпуса | алюминиевый сплав + техническая пластмасса |
| Соответствие СЕ | соответствует |
| Допустимая влажность | 0% до 85% (без конденсации) |
| Класс IP | IP51, IP68 (опционально) |
| Рабочая температура | от -30°C до 80°C |
| Длина подводящего провода | 300 мм |
| Сопротивление изоляции | >1000MОм/500VDC |
| Калибр подводящего провода | AWG17# с тефлоновой изоляцией, AWG22# с тефлоновой изоляцией |
| Электрическая прочность диэлектрика, AC/DC(V) | 800 VAC@50Hz, 60s |
| Срок поставки | 25 рабочих дней |
*Могут иметь место ошибки и изменения в описании модели. Перед оплатой счета уточните размеры и характеристики модели у менеджера
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |

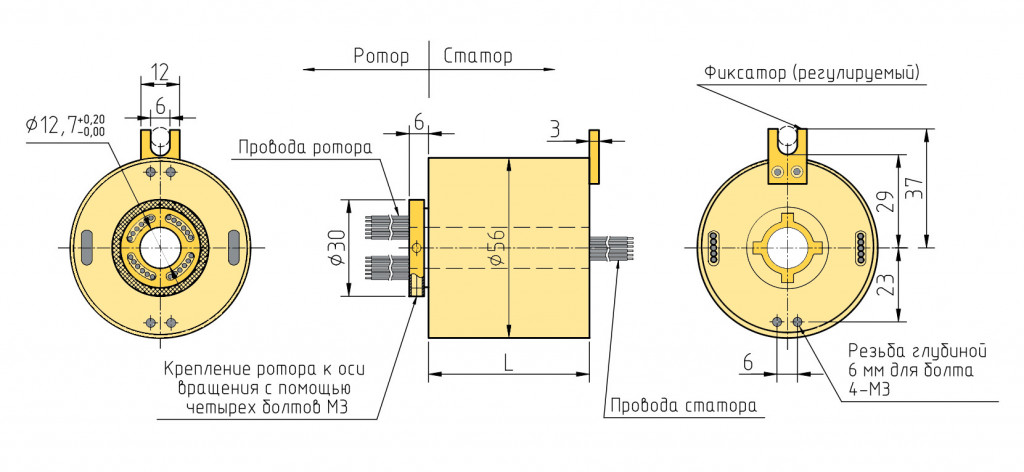

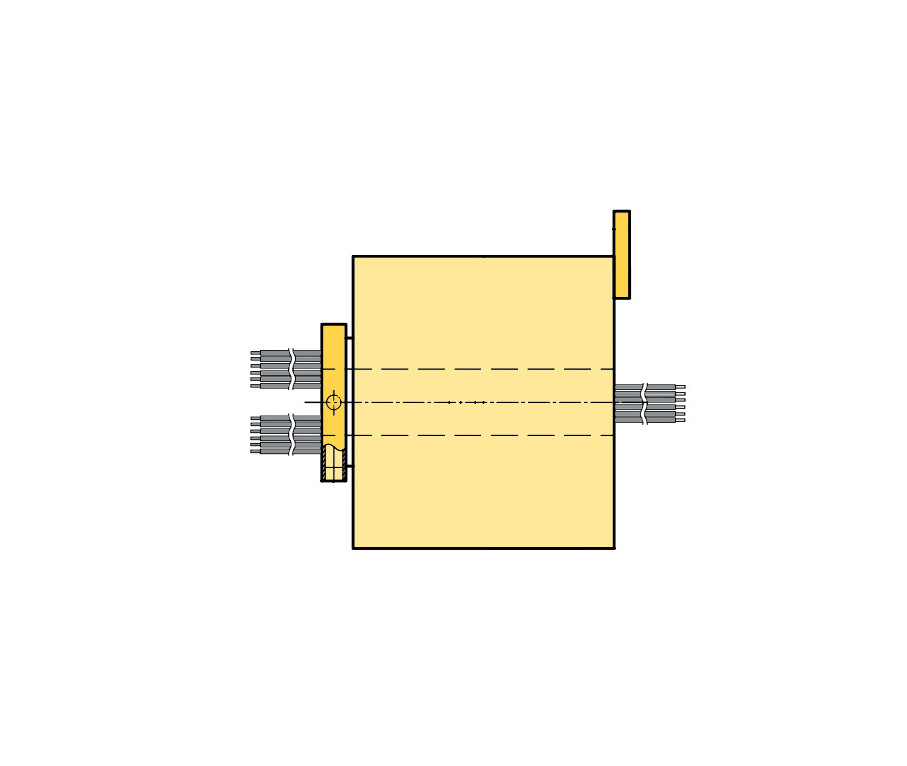

Монтаж устройства
Основные принципы
- Крепление ротора: установите токосъемник на вал. Затяните четыре крепежных болта на роторе
- Крепление статора: вставьте удерживающий рычаг в гнездо блокировки вращения для фиксации положения статора
- Соблюдайте осторожность при установке токосъемника. Перетяжка установочных болтов может вызвать повреждение корпуса токосъемника
- Нежелательна жесткая фиксация ротора и статора одновременно! Проверяйте соосность установки, погрешность приводит к дополнительной нагрузке на токосъемник и повышенному износу
Внимание!
- Следите за тем, чтобы токосъемник не испытывал механической нагрузки, а также чтобы на нем не было никаких подводящих проводов
- Во избежание каких-либо повреждений изоляции подводящего провода будьте осторожны при установке
- Будучи точным компонентом, токосъемник должен эксплуатироваться в сухой, не запыленной среде (за исключением моделей в пыле- влагозащищенном исполнении). При несоответствующих этим требованиям условиях необходимо применять меры по защите токоприемника
Цветовая схема контактов*
12 проводов с одинаковыми характеристиками представляют цветовую группу. Каждая группа проводов маркируется по номеру трубки (1, 2, 3...).
Например:
- Если кольцо имеет 18 контактов, то они разбиты на две трубки (№1 и №2). Первая трубка имеет 12 проводов с цветами 1-12 из таблицы приведенной ниже. Вторая трубка имеет 6 проводов с цветами 1-6
- Если кольцо имеет 6 контактов, то провода имеют цвет 1-6 из таблицы приведенной ниже
- Цветовая схема распространяется на контакты с одинаковыми характеристиками (сила тока и напряжение). Т.е., если у кольца 6 контактов по 2А и 6 контактов по 5А, то будет две группы проводов с цветами 1-6
| # | Цвет | # | Цвет | # | Цвет | |||
|---|---|---|---|---|---|---|---|---|
| 1 | черный | 5 | желтый | 9 | серый | |||
| 2 | коричневый | 6 | зеленый | 10 | белый | |||
| 3 | красный | 7 | синий | 11 | розовый | |||
| 4 | оранжевый | 8 | фиолетовый | 12 | голубой |
*Данная цветовая схема распространяется на сигнальные контакты токосъемника (от 1А до 5А). Для силовых контактов производителем может быть выбрана другая схема, которая предоставляется по запросу
×
![]()
