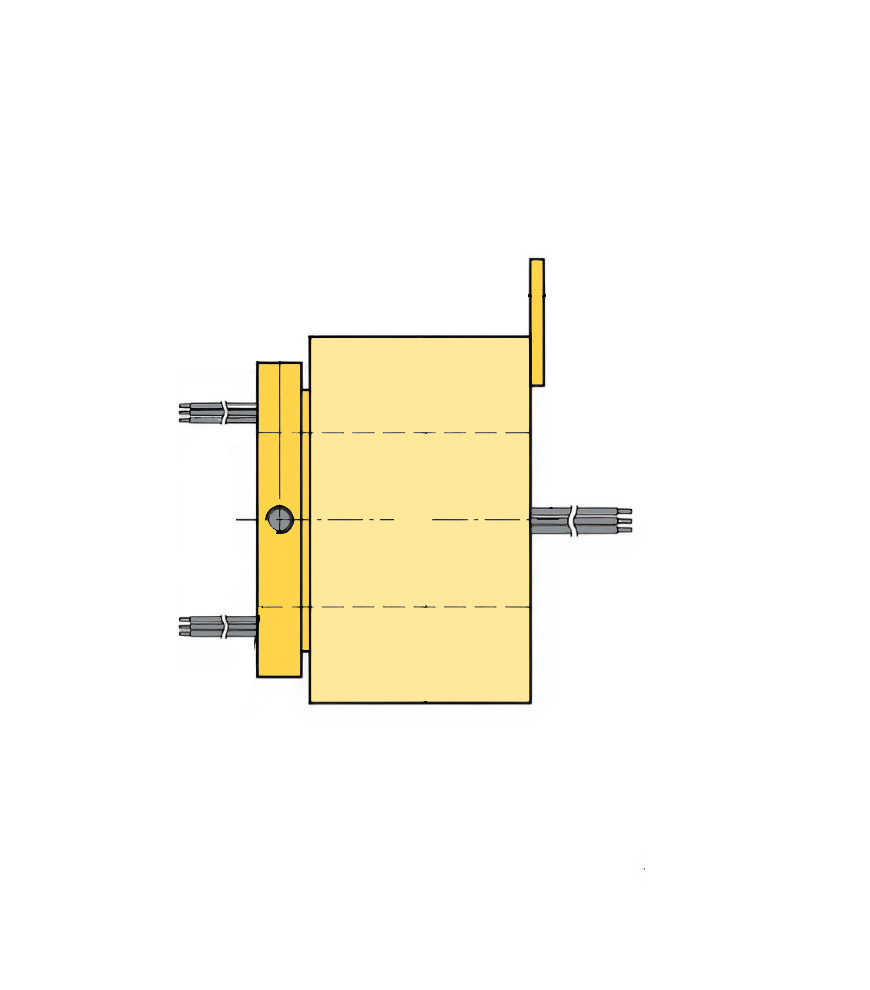

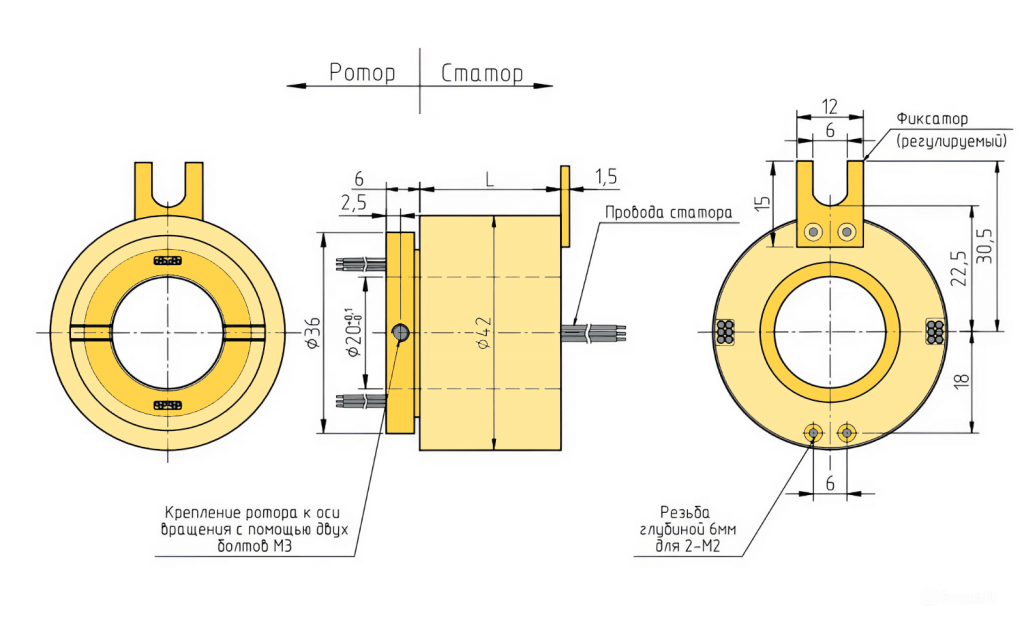

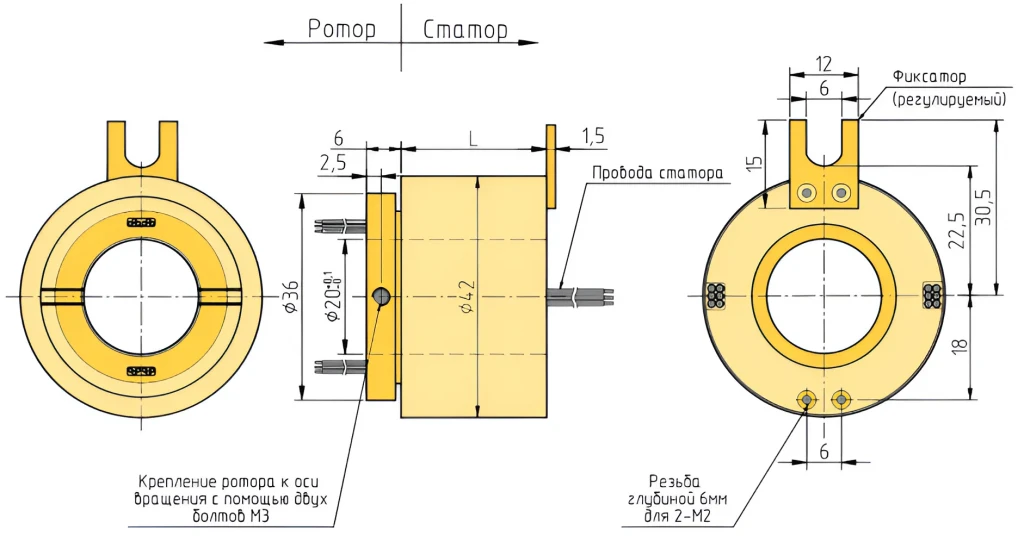

ULA2042 - Токосъемник с центральным отверстием на вал 20.0 мм
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Область применения:
- Робототехника - в поворотных узлах различного назначения и поворотных осях.
- Предприятия металлообрабатывающей промышленности - в поворотных столах станков.
- Упаковочная отрасль - в горизонтальных и вертикальных упаковочных автоматах,
- Пищевое оборудование - в линиях розлива (приводы барабанов).
- Бумажная промышленность - в бумагоделательных машинах и машинах по резке бумаги.
- Текстильная промышленность - в системе намотки нитей ткацких станков и другом оборудовании.
- Службы безопасности - в поворотных узлах привода камер видеонаблюдения.
- Индустрия развлечений - подвижные узлы аттракционов.
- Сфера рекламы - подвижные стенды вывески, рекламные щиты.
- Машиностроение - в составе деталей машин.
- Научно-исследовательская сфера - передача сигналов с измерительных устройств.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диаметр сквозного отверстия | 20 мм |
| Длина (Высота) | 25.5 мм |
| Общее количество контактов | 2 |
| Количество контактов 5А | 2 |
| Максимальная скорость (об/мин) | 250 - 1000 |
| Соответствие требованиям RoHS | соответствует |
| Наличие фланца | нет |
| Крутящий момент | 0.05 Н·м + 0.02 Н·м на каждые 6 контактов |
| Срок службы |
> 20 млн. об > 80 млн. об > 150 млн. об |
| Варианты исполнения |
C D H |
| Электрический шум | < 0.01 |
| Покрытие контактов |
сплав на основе серебра сплав на основе золота |
| Материал корпуса | Алюминиевый сплав + техническая пластмасса |
| Соответствие СЕ | соответствует |
| Допустимая влажность | 0% до 85% (без конденсации) |
| Степень защиты |
IP51 IP68 (опционально) |
| Рабочая температура | от -30°C до 80°C |
| Длина подводящего провода | 300 мм |
| Сопротивление изоляции | >500MОм/500VDC |
| Калибр подводящего провода | AWG28# с тефлоновой изоляцией |
| Электрическая прочность диэлектрика | 500 (В, пост./перем. ток) при 50 ГГц, 60 с |
| Срок поставки | 25 рабочих дней |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULA: Тип ротационного соединения | A: с отверстием на вал |
| 2 | 2042: Габариты в мм |
20.0 мм: 20.0 мм отверстие 42.0 мм: 42.0 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 5 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 6 | W1: Степень IP | W1: IP51 |
| 7 | 50/150: Длина кабеля |
50: 500.0 мм длина кабеля ротора 150: 1500.0 мм длина кабеля статора |
| 8 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 9 | C: Исполнение | C: стандартное |
