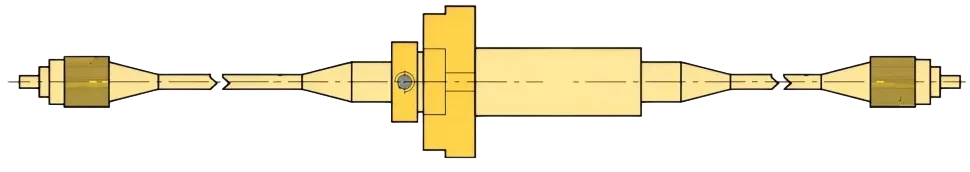

ULC007 - Одноканальное оптическое ВКУ
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

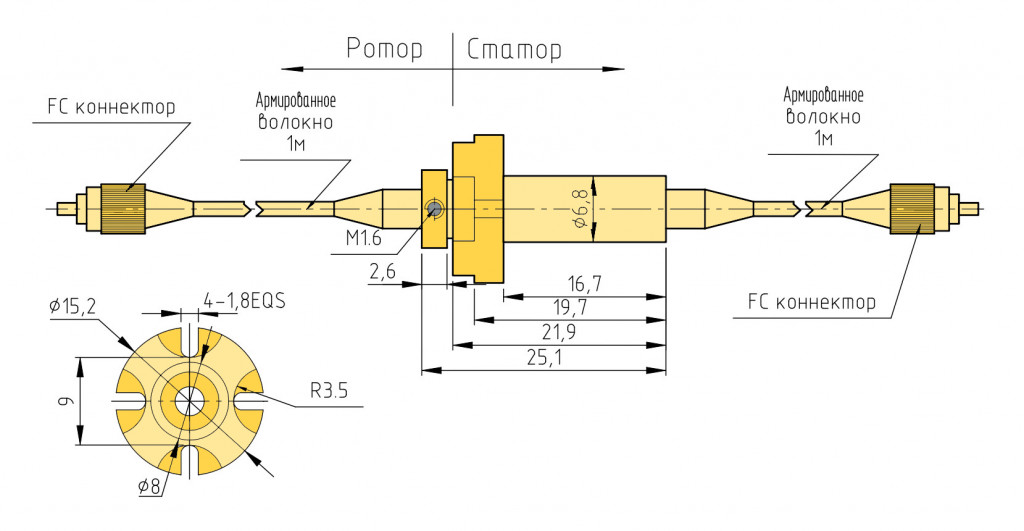

ULC007 - ультракомпактное одноканальное ротационное оптическое соединение. Является самой миниатюрной моделью в линейке с внешним диаметром корпуса всего 6.8 мм. Корпус из нержавеющей стали обеспечивает степень защиты IP68 и вес менее 40 г. Оптическая часть характеризуется низким уровнем вносимых и обратных потерь, отсутствием электромагнитных помех и перекрестных наводок.
Ключевые характеристики:
- Каналы: 1 оптический канал.
- Скорость вращения: до 2000 об./мин.
- Ресурс работы: свыше 20 млн оборотов.
- Температурный диапазон: -45°C до +85°C (рабочий режим).
- Стартовый момент: менее 0.1 Н·м.
Модификации ULC007 отличаются:
- Типом коннектора (FC, ST, SC, LC)
- Окном прозрачности (850 нм/1310 нм или 1310 нм/1550 нм)
- Типом оптического волокна (MultiMode, SingleMode)
Особенности ULC007:
- Ультракомпактный и легкий корпус (Ø6.8 мм, <40 г).
- Рекордно низкий стартовый момент вращения (<0.1 Н·м).
- Выбор типа оптического коннектора (FC, ST, SC, LC).
- Возможность заказа с увеличенной длиной оптического волокна (до 10 м).
- Работа в экстремальных климатических условиях.
- Рекордная максимальная скорость вращения для столь миниатюрного устройства.
Область применения ULC007:
- Промышленные системы с повышенными требованиями к качеству сигнала (ЭМ-невосприимчивость, отсутствие помех).
- Автоматизированные системы управления (роботы, связь ПЛК-ПК, межПЛК-связь).
- Прецизионные контрольно-измерительные системы (передача данных с датчиков).
- Установки альтернативной энергетики (ветрогенераторы, управление турбинами).
- Медицинское оборудование (компактные вращающиеся системы).
- Высококачественные видеосистемы.
Примечания:
- Все измерения вносимых и обратных потерь выполняются путем соединения ULC007 с источником света через сращивание волокон (без разъемов).
- Вносимые потери для гнезд ULC007 (RST, RFC, RFCX) измеряются с помощью разъемов аналогичного типа. Их обратные потери не измеряются.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во оптических каналов | 1 |
| Максимальная скорость об/мин | 2000 |
| Срок службы, млн. об. | > 200 |
| Тип оптического волокна | многоканальный режим, одно-канальный режим |
| Длина волны, нм | 850, 1310, 1550 |
| Вносимые потери | <1.2 дБ SingleMode, <0.7 дБ MultiMode |
| Колебания вносимых потерь при вращении | <0.4 дБ MultiMode, <0.6 дБ SingleMode |
| Потери на отражение | ≥40 dB (без разъемов MultiMode), ≥55 dB (без разъемов SingleMode) |
| Полоса пропускания, нм | 50 |
| Максимальна мощность оптического сигнала, Вт | 0.5 |
| Тип разъема | LC, ST, SC, FC |
| Класс IP | IP68 |
| Материал корпуса | нержавеющая сталь |
| Внешний диаметр | 6.8 мм |
| Крутящий момент, Н.м. | 0.1 |
| Рабочая температура | от -40°C до 85°C |
| Соответствие требованиям RoHS | соответствует |
| Соответствие СЕ | соответствует |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULC: Тип ротационного соединения | C: оптика |
| 2 | 007: Габариты в мм | 6.8 мм: 6.8 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество оптических каналов | 01: 1 |
| 4.2 | 1: Тип оптического волокна |
1: 9/125 um (SingleMode) 2: 50/125 um (MultiMode) 3: 62.5/125 um (MultiMode) |
| 4.3 | F: Тип разъема |
F: FC разъем L: LC разъем S: SC разъем T: ST разъем |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W8: Степень IP | W8: IP68 |
| 8 | 50/150: Длина кабеля |
50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |
