ULCB032-01 - Одноканальное оптическое ВКУ
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

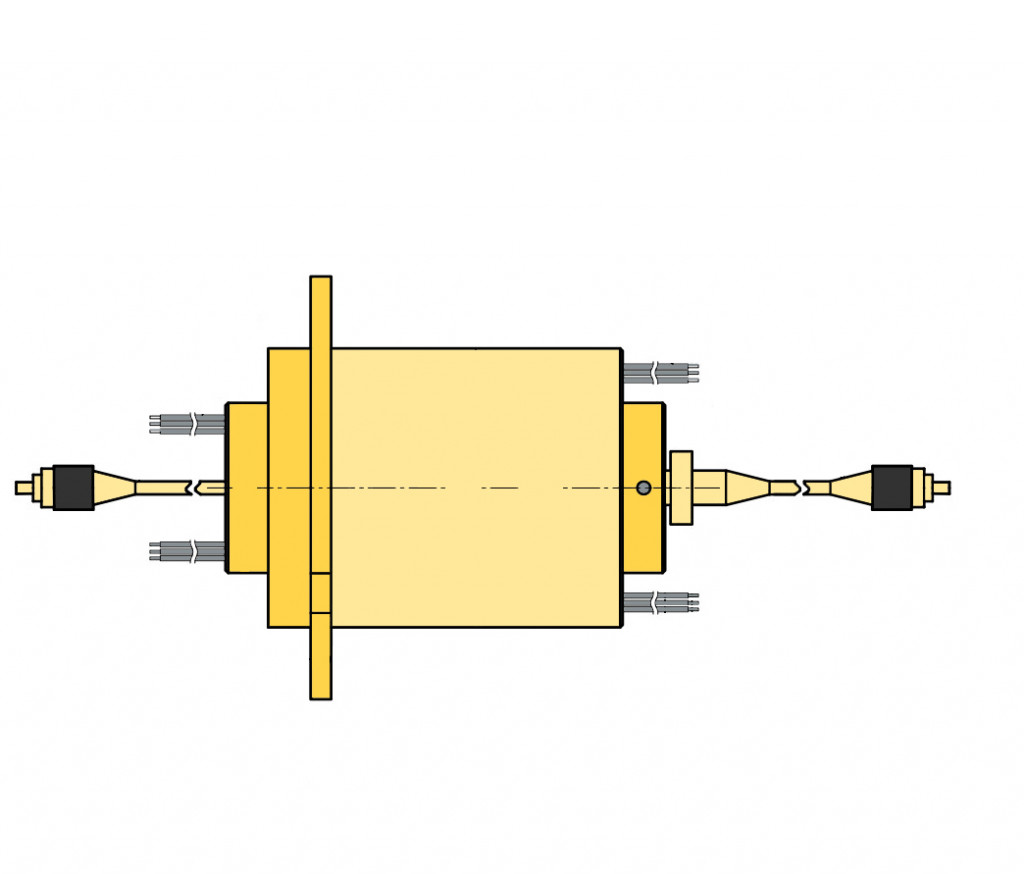

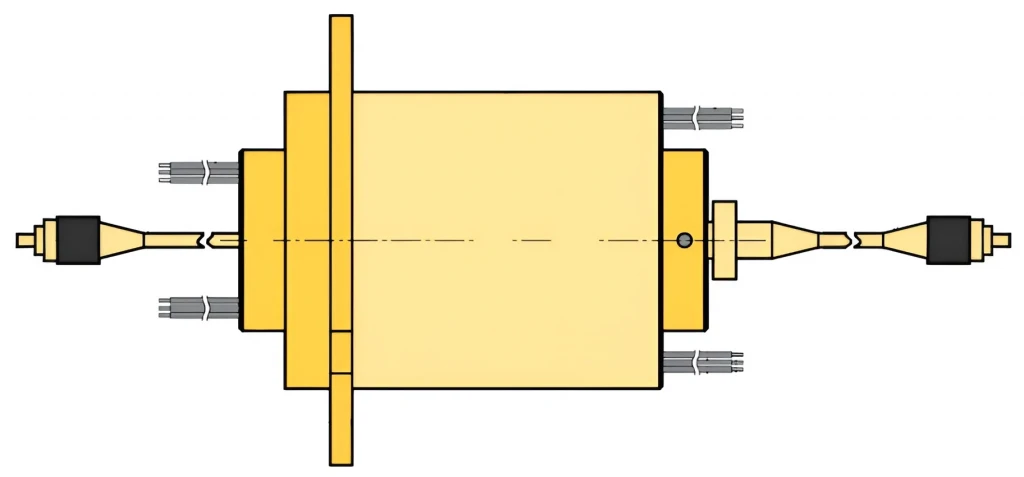

ULCB032-01 - серия комбинированных волоконно-оптических токосъемников - компактное решение (внешний диаметр всего 32.8 мм) для передачи сигнала по одному оптическому каналу и нескольким электрическим цепям. Оптическая часть характеризуется низким уровнем вносимых и обратных потерь для многомодовых волокон. Электрическая часть представлена комбинациями сигнальных и силовых контактов. Выпускается в модификациях, отличающихся по параметрам:
- Тип коннектора (FC, ST, SC, LC)
- Окно прозрачности (850нм/1310нм или 1310нм/1550нм)
- Тип оптического волокна (MultiMode, SingleMode)
- Кол-во и характеристики электрических цепей
Внешний корпус выполнен из сплава алюминия (IP51). Оптическая муфта - из нержавеющей стали (IP68). Рабочая температура: -30°C до 85°C (опционально -45°C).
Запатентованная конструкция щеток и бесконтактный оптический переход обеспечивают:
- Срок службы более 20 млн. об.
- Скорость вращения до 250 об./мин.
- Низкий уровень электрических помех
- Высокое качество оптического сигнала
Особенности:
- Выбор типа коннектора (FC, ST, SC, LC).
- Заказ с увеличенной длиной оптического волокна и проводов (до 10 м).
- Компактный и легкий корпус.
- Количество электрических выводов: 1–30.
- Возможность моделей для больших токов/напряжений (50А и выше).
- Скорость передачи по электрике: до 500 МГц.
- Совместимость с высокоскоростными данными (Ethernet, USB, Profibus).
- Совместимость с сигнальными/коаксиальными проводами, питанием, термопарами.
Область применения:
- Промышленные системы с повышенными требованиями к качеству сигнала.
- Автоматизированные системы (роботы, ПЛК-компьютеры, ПЛК-ПЛК связь).
- Контрольно-измерительные системы (сбор данных с датчиков).
- Установки альтернативной энергетики (ветроэлектростанции, турбины).
- Медицинское оборудование.
- Видеосистемы.
Примечания:
- Цепи 5А можно подключать параллельно (например, 3x5А = 15А цепи).
- Измерения потерь выполняются через сращивание волокон (без разъемов).
- Вносимые потери для гнезд ULCB032-01 (RST, RFC, RFCX) измеряются разъемами аналогичного типа.
- Обратные потери не измеряются.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во оптических каналов | 1 |
| Общее кол-во контактов | 2 |
| Кол-во контактов 5А | 3 |
| Кол-во контактов 10А | 2 |
| Максимальная скорость об/мин | 250 |
| Срок службы, млн. об. | > 200 |
| Тип оптического волокна | многоканальный режим, одно-канальный режим |
| Длина волны, нм | 850, 1310, 1550 |
| Вносимые потери | <1.2 дБ SingleMode, <0.7 дБ MultiMode |
| Колебания вносимых потерь при вращении | <0.4 дБ MultiMode, <0.6 дБ SingleMode |
| Потери на отражение | ≥40 dB (без разъемов MultiMode), ≥55 dB (без разъемов SingleMode) |
| Полоса пропускания, нм | 50 |
| Максимальна мощность оптического сигнала, Вт | 5 |
| Длина оптического волокна | 1000 мм |
| Тип разъема | LC, ST, SC, FC |
| Электрический шум, Ω (при вращении не более 50 об./мин.) | 0.01 |
| Покрытие контактов | сплав на основе серебра |
| Калибр подводящего провода | AWG26# с тефлоновой изоляцией |
| Длина подводящего провода | 300 мм |
| Электрическая прочность диэлектрика, AC/DC(V) | 500VAC@50Hz,60s |
| Сопротивление изоляции | >1000MОм/500VDC |
| Класс IP | IP51, IP68 (опционально) |
| Материал корпуса | нержавеющая сталь, алюминиевый сплав |

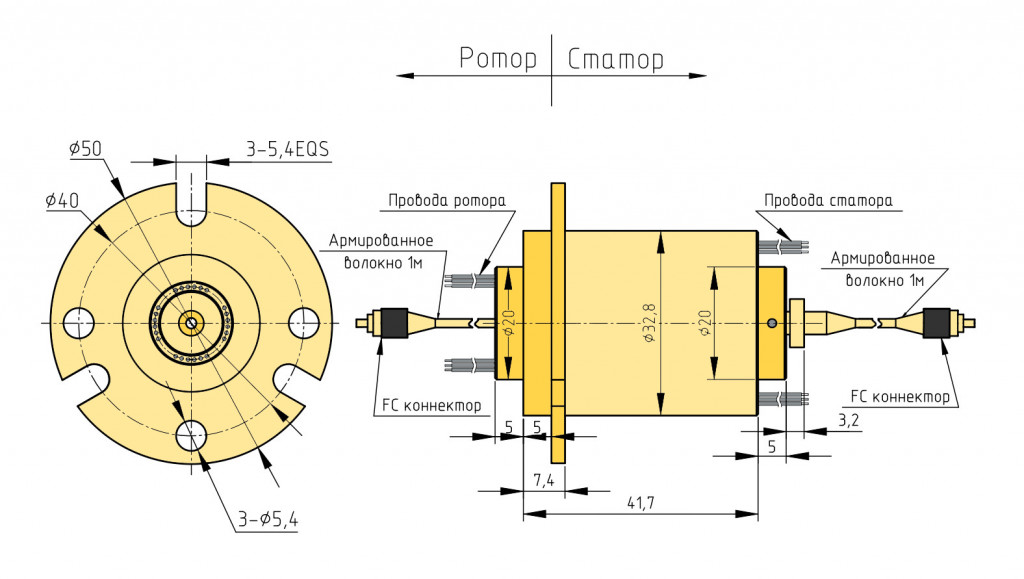

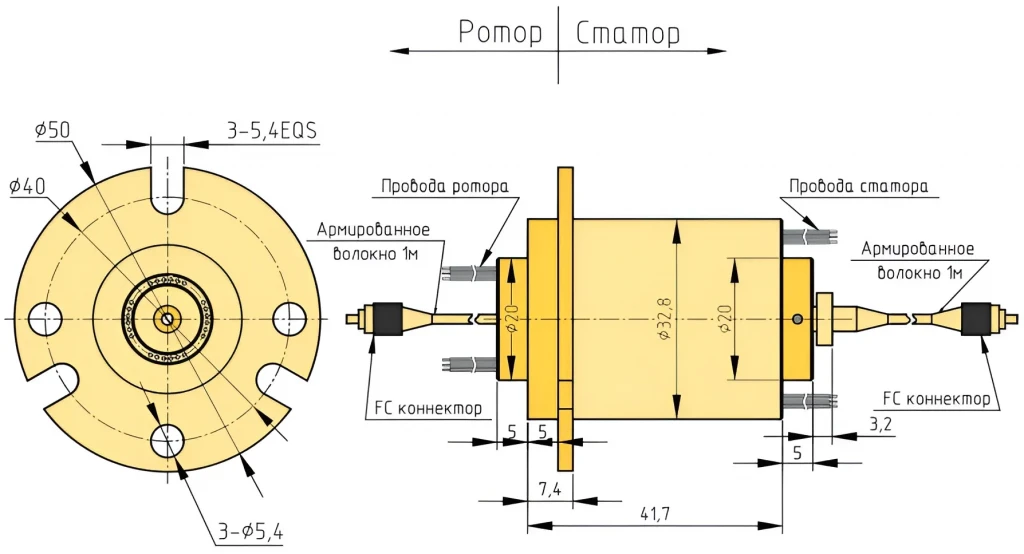

| Внешний диаметр | 32.8 мм - 0 мм |
| Длина (Высота) | 41.7 мм |
| Рабочая температура | от -30°C до 80°C |
| Соответствие требованиям RoHS | соответствует |
| Соответствие СЕ | соответствует |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULCB: Тип ротационного соединения | C: оптика |
| 2 | 032-01: Габариты в мм | 32.8 мм: 32.8 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество оптических каналов | 01: 1 |
| 4.2 | 1: Тип оптического волокна |
1: 9/125 um (SingleMode) 2: 50/125 um (MultiMode) 3: 62.5/125 um (MultiMode) |
| 4.3 | F: Тип разъема |
F: FC разъем L: LC разъем S: SC разъем T: ST разъем |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W8: Степень IP | W8: IP68 |
| 8 | 50/150: Длина кабеля |
50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |
