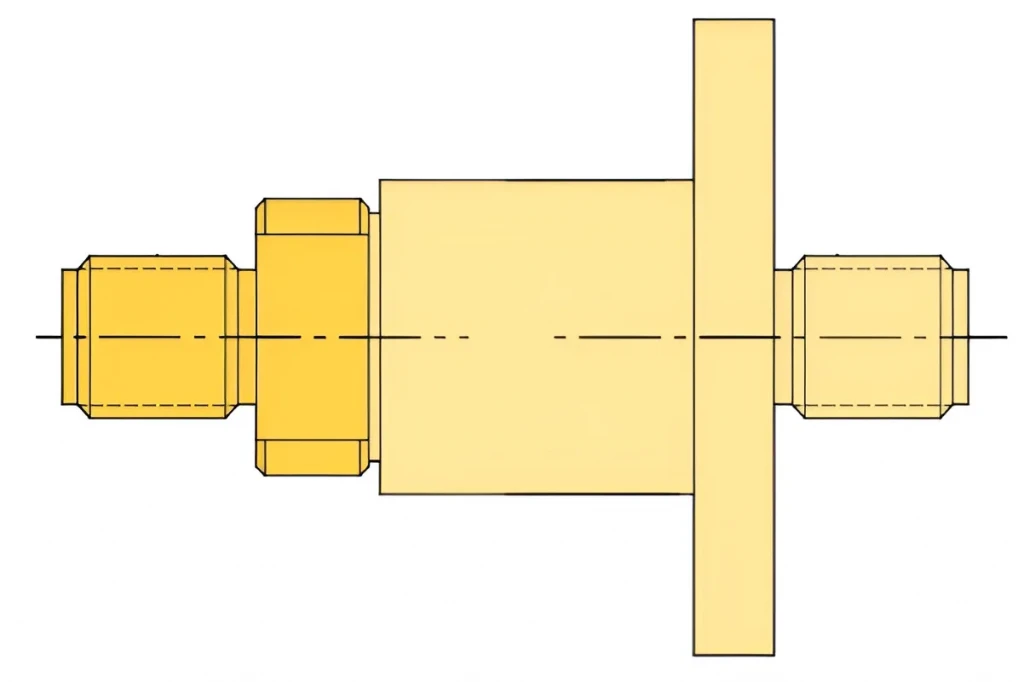

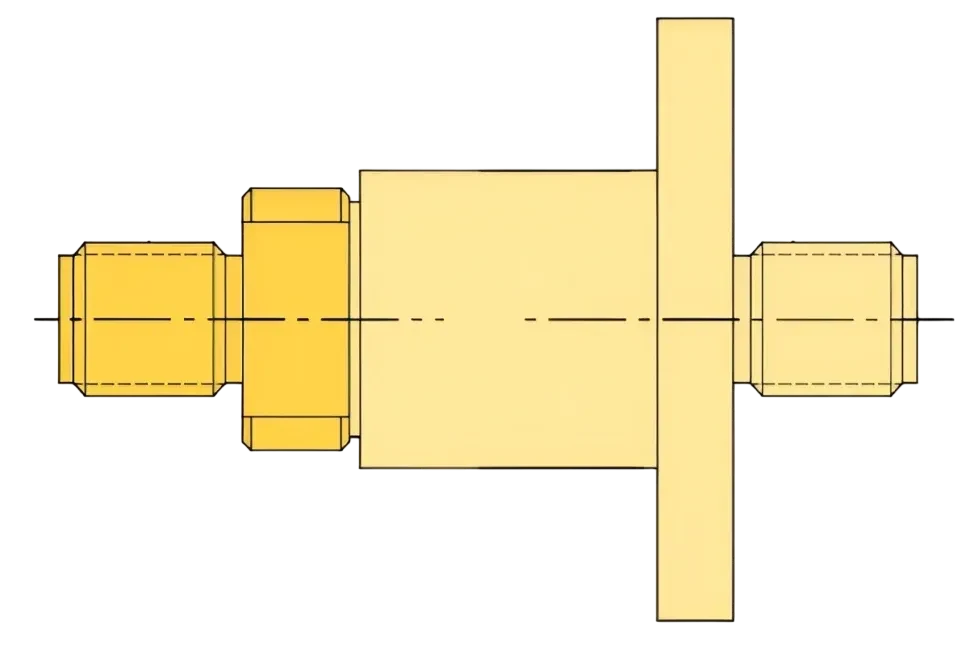

ULD012-0118 - Одноканальный высокочастотный токосъемник
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
ULD012-0118 - одноканальное ротационное соединение для передачи ВЧ-сигналов до 18 ГГц. Компактный корпус 12.7 мм укомплектован разъемами 2.4(K)-F (50Ω). Устройство сохраняет работоспособность в экстремальных условиях при температурах от -55°C до +85°C. Обеспечивает стабильную передачу сигнала при вращении до 250 об./мин. Конструкция рассчитана на длительную эксплуатацию (свыше 10 млн. оборотов).
Области применения ULD012-0118:
- Научные исследования - высокочастотные измерительные комплексы.
- Системы HD/HDI видеонаблюдения - передача сигналов с поворотных камер.
- Системы мониторинга - высокочастотные сенсоры, измерительные приборы, сигнальные устройства.
- Спутниковая связь - коммутация сигналов с подвижных антенн, межмодульные соединения.
- Компьютерные сети - высокочастотные каналы передачи данных.
- Медицинская аппаратура - вращающиеся узлы диагностических систем.
- Радиолокационные системы - передача сигналов с радаров и спецмодулей.
- Промышленная автоматизация - ВЧ-связь в подвижных узлах, системы телеметрии и ДУ.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во ВЧ каналов | 1 |
| Максимальная частота ВЧ канала, ГГц | 18 |
| Тип разъема | SMA-K (50Ω) |
| Пиковая мощность, ВТ | 3000 |
| Средняя мощность | 500 Вт при 1 ГГц, 200 Вт при 6 ГГц, 100 Вт при 12 ГГц, 30 Вт при 18 ГГц |
| Вносимые потери | 0.30 дБ при 18 ГГц, 0.25 дБ при 10 ГГц |
| Колебания вносимых потерь при вращении | 0.05 дБ |
| Коэффициент стоячей волны по напряжению (VSWR) | 1.3 при 10 ГГц, 1.4 при 18 ГГц |
| Колебания КСВН при вращении (VSWR WOW) | 0.05 |
| Фазовый сдвиг, град. | 2 при 50 ГГц, 1 при 26 ГГц |
| Максимальная скорость об/мин | 150 |
| Срок службы, млн. об. | 10 |
| Крутящий момент, Н.м. | 0.05 |

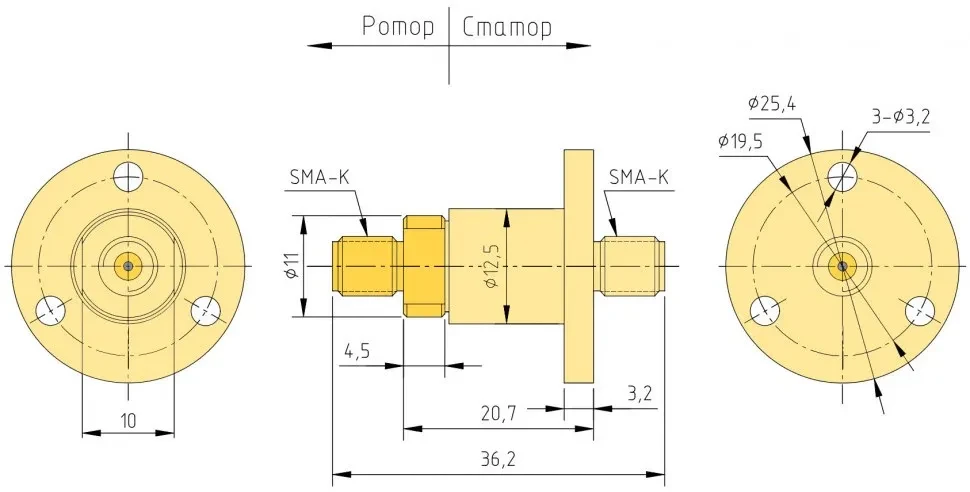

| Внешний диаметр | 12.7 мм |
| Длина (Высота) | 36.2 мм |
| Класс IP | IP40 |
| Допустимая влажность | 0% до 85% (без конденсации) |
| Рабочая температура | от -55°C до 85°C |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULD: Тип ротационного соединения | D: высокочастотные |
| 2 | 012-0118: Габариты в мм | 12,7 мм: 12,7 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество ВЧ каналов | 01: 1 |
| 4.2 | 03: Максимальная частота основного канала | 03: 18 ГГц |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W4: Степень IP | W4: IP40 |
| 8 | 50/150: Длина кабеля |
50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
