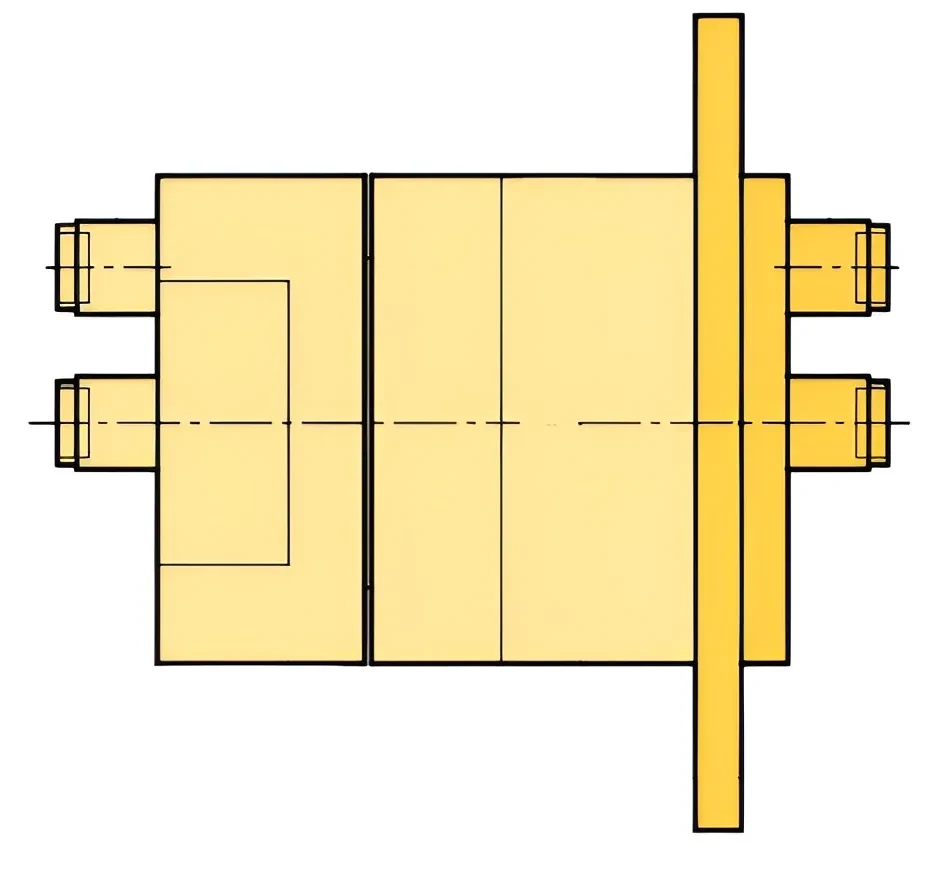

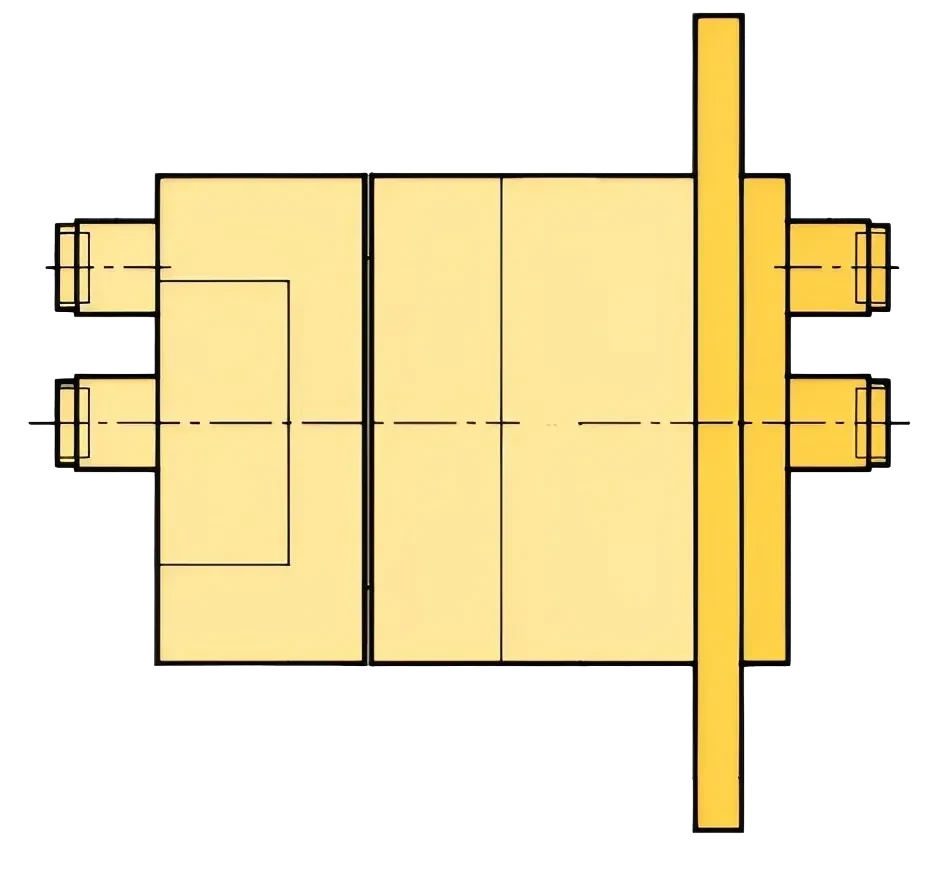

ULD032-0218 - Двухканальный высокочастотный токосъемник
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
ULD032-0218 - двухканальное ВЧ-ротационное соединение. Основной канал поддерживает частоту до 18 ГГц при работе в одиночном режиме. При одновременной работе двух каналов максимальная частота для основного канала составляет 4 ГГц, для дополнительного канала - также до 4 ГГц. Устройство имеет корпус диаметром 31.8 мм с разъемами SMA. Обеспечивает стабильную передачу при вращении до 60 об./мин и обладает ресурсом более 10 млн. оборотов.
Ключевые особенности
- Два независимых ВЧ канала.
- Основной канал: до 18 ГГц (одиночный режим) / до 4 ГГц (двухканальный режим).
- Дополнительный канал: до 4 ГГц.
- Компактный корпус диаметром 31.8 мм.
- Разъемы SMA на корпусе для удобства монтажа.
- Рабочая скорость вращения: до 60 об./мин.
- Высокая надежность: ресурс > 10 млн. оборотов.
Области применения
- Научные исследования и ВЧ-измерения (особенно многопараметрические системы).
- Системы HD/HDI видеонаблюдения с передачей нескольких сигналов (например, видео + управление/питание).
- Системы контроля: высокочастотные датчики и измерители, требующие нескольких каналов.
- Спутниковая связь: передача комплексных сигналов с подвижных антенн.
- Компьютерные сети: многоканальная ВЧ-передача данных.
- Медицинская диагностика: сложное оборудование с несколькими вращающимися ВЧ-каналами.
- Радиолокация и военная техника: передача многокомпонентных сигналов с РЛС и спецмодулей.
- Промышленная автоматизация: ВЧ-связь в подвижных узлах с несколькими каналами управления/данных.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во ВЧ каналов | 2 |
| Максимальная частота ВЧ канала, ГГц | 18 |
| Максимальная частота дополнительного ВЧ канала, ГГц | 4 |
| Тип разъема | SMA |
| Пиковая мощность, ВТ | 3000 |
| Средняя мощность | 50 Вт при 18 ГГц |
| Средняя мощность (дополнительный канал) | 50 Вт при 4 ГГц |
| Вносимые потери | 0.48 дБ при 18 ГГц, 0.08 дБ при 10 ГГц |
| Вносимые потери (дополнительный канал) | 0.48 дБ при 2 ГГц, 0.98 дБ при 4 ГГц |
| Колебания вносимых потерь при вращении | 0.05 дБ |
| Колебания вносимых потерь при вращении (дополнительный канал) | 0.25 дБ |
| Коэффициент стоячей волны по напряжению (VSWR) | 1.2 при 4 ГГц, 1.5 при 18 ГГц |
| Коэффициент стоячей волны по напряжению для дополнительного канала(VSWR) | 1.4 при 2 ГГц, 2.5 при 4 ГГц |
| Колебания КСВН при вращении (VSWR WOW) | 0.04 |
| Колебания КСВН при вращении для дополнительного канала (VSWR WOW) | 0.36 |
| Фазовый сдвиг, град. | 2 |
| Максимальная скорость об/мин | 60 |
| Срок службы, млн. об. | > 10 |
| Крутящий момент, Н.м. | 0.05 |

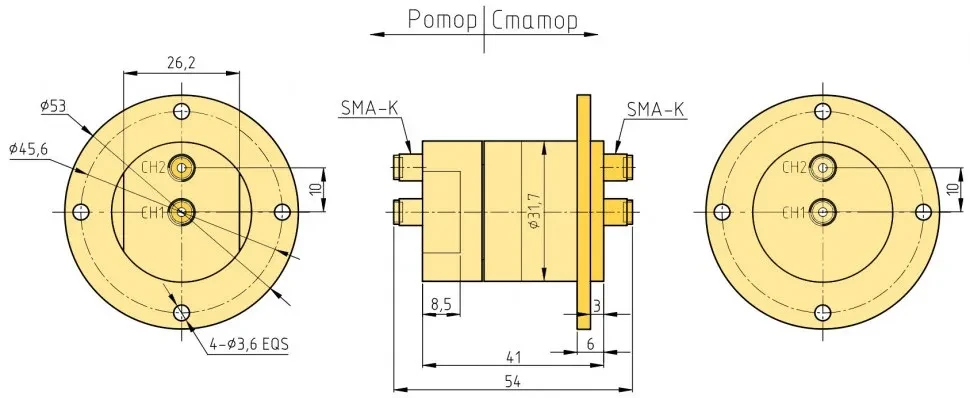

| Внешний диаметр | 31.7 мм |
| Длина (Высота) | 54 мм |
| Класс IP | IP60 |
| Допустимая влажность | 0% до 85% (без конденсации) |
| Рабочая температура | от -40°C до 70°C |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULD: Тип ротационного соединения | D: высокочастотные |
| 2 | 032-0218: Габариты в мм | 31.8 мм: 31.8 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество ВЧ каналов | 01: 2 |
| 4.2 | 03: Максимальная частота основного канала | 03: 18 ГГц |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W4: Степень IP | W4: IP40 |
| 8 | 50/150: Длина кабеля |
50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |
