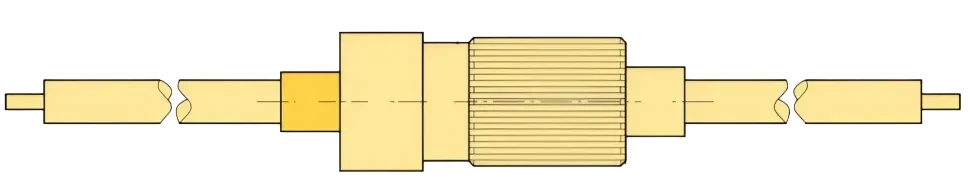

ULD007-0103 - Одноканальный высокочастотный токосъемник
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
ULD007-0103 представляет собой самую миниатюрную модель в линейке вращающихся контактных устройств (внешний диаметр всего 7 мм) для передачи высокочастотного сигнала. Базовое исполнение оснащено разъемами RG405, но по запросу могут быть установлены другие коннекторы. Одна ВЧ-линия обеспечивает надежную передачу сигнала в диапазоне частот от DC до 3 ГГц. Конструкция токосъемника гарантирует стабильную работу при вращении до 250 об./мин.
Особенности:
- Доступные варианты коаксиальных разъемов: RG405, SMA, MCX, MMCX.
- Миниатюрные габариты.
- Рабочий диапазон частот: DC ~ 3 ГГц.
- Минимальные значения КСВН и вносимых потерь как в статике, так и в движении.
- Поддержка реверсивного вращения.
- Упрощенный монтаж и интеграция.
- Низкий момент сопротивления вращению.
Область применения:
- Научные исследования - высокочастотное измерительное оборудование.
- Системы HD/HDI видеонаблюдения - передача сигнала с камер.
- Системы объективного контроля - высокочастотные датчики, измерители, сигнализация.
- Спутниковая связь - передача сигнала с подвижных антенн, внутриблочные и межблочные соединения.
- Компьютерные сети - передача данных по ВЧ-каналам.
- Медицинская техника - подвижные узлы диагностических устройств.
- Специальная и военная техника - передача сигнала с радаров и иных спецмодулей.
- Промышленная автоматизация - ВЧ-связь между блоками подвижных устройств, системы дистанционного управления и пр.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во ВЧ каналов | 1 |
| Максимальная частота ВЧ канала, ГГц | 3 |
| Тип разъема | RG405, SMA (опционально), MCX (опционально), MMCX (опционально) |
| Пиковая мощность, ВТ | 500 |
| Средняя мощность | 200 Вт при 1.5 ГГц, 500 Вт 3 ГГц |
| Вносимые потери | 0.30 дБ при 3 ГГц, 0.25 дБ при 1.5 ГГц |
| Колебания вносимых потерь при вращении | 0.05 дБ |
| Коэффициент стоячей волны по напряжению (VSWR) | 1.7 при 3 ГГц |
| Колебания КСВН при вращении (VSWR WOW) | 0.05 |
| Фазовый сдвиг, град. | 1 |
| Максимальная скорость об/мин | 250 |
| Срок службы, млн. об. | > 10 |
| Крутящий момент, Н.м. | 0.05 |
| Внешний диаметр | 7 мм |
| Длина (Высота) | 20.5 мм |
| Класс IP | IP40 |
| Допустимая влажность | 0% до 85% (без конденсации) |
| Рабочая температура | от -55°C до 85°C |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULD: Тип ротационного соединения | D: высокочастотные |
| 2 | 007-0103: Габариты в мм | 7 мм: 7 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество ВЧ каналов | 01: 1 |
| 4.2 | 03: Максимальная частота основного канала | 03: 3 ГГц |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W4: Степень IP | W4: IP40 |
| 8 | 50/150: Длина кабеля |
50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
