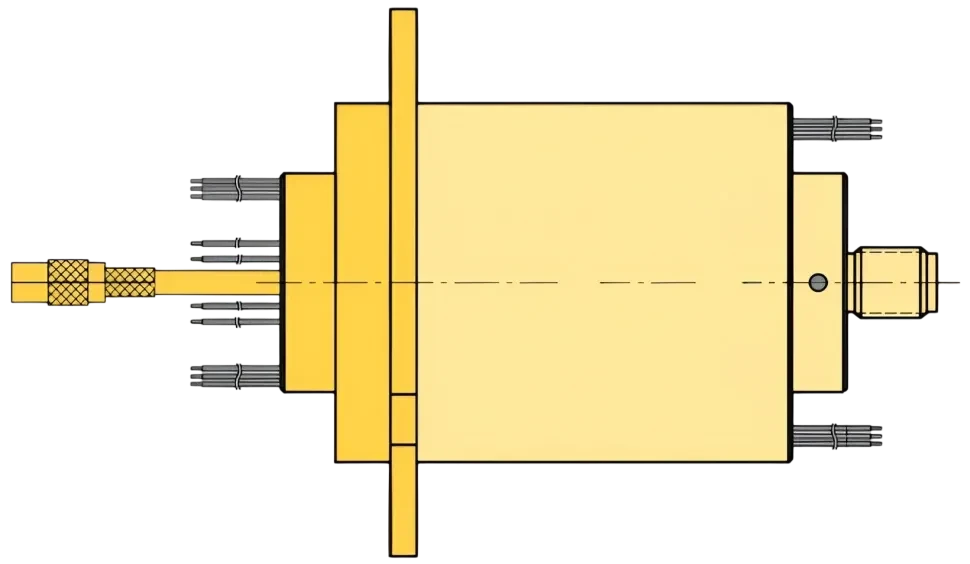

ULDB032-0118 - Одноканальный комбинированный высокочастотный токосъемник
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
ULDB032-0118 - высокопроизводительное комбинированное устройство, сочетающее в одном корпусе одноканальный ВЧ токосъемник, который передает сигналы частотой до 18 ГГц. Оснащен разъемами 2.4(K)-F (50Ω). Электрический токосъемник (ВКУ): доступен в двух модификациях - с 12 или 24 независимыми сигнальными контактами. Каждый контакт рассчитан на ток до 2А при напряжении 220В.
Корпус устройства имеет диаметр 32.8 мм и длину 46.7 мм. Модель поддерживает вращение со скоростью до 250 об./мин.
Ключевые особенности:
- Комбинация 1 ВЧ-канала (до 18 ГГц) и 12/24 электрических контактов (2А/220В).
- Высокочастотные разъемы 2.4(K)-F (50Ω).
- Две модификации по количеству электрических контактов (12 или 24).
- Компактные габариты: 32.8 мм, длина 46.7 мм.
- Высокая скорость вращения: 250 об./мин.
- Надежная конструкция для требовательных применений.
Области применения:
- Научные исследования и ВЧ-измерения (особенно требующие одновременной передачи ВЧ-сигнала и управления/питания).
- Системы HD/HDI видеонаблюдения (передача ВЧ-видеосигнала + управление PTZ-камерами и питание).
- Системы контроля и мониторинга (ВЧ-датчики + дискретные/аналоговые сигналы/питание).
- Спутниковая и телекоммуникационная связь (передача ВЧ-сигнала с подвижных антенн + управление и телеметрия).
- Высокоскоростные компьютерные сети и телекоммуникации.
- Медицинское диагностическое оборудование (подвижные узлы томографов, ангиографов).
- Радиолокационные системы и специальная техника (передача сигналов с РЛС + управление).
- Промышленная автоматизация и робототехника (ВЧ-связь и силовые/управляющие цепи во вращающихся узлах станков, манипуляторов).
Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во ВЧ каналов | 1 |
| Максимальная частота ВЧ канала, ГГц | 18 |
| Тип разъема | 2.4(K)-F (50 Ом) |
| Пиковая мощность, ВТ | 3000 |
| Средняя мощность | 500 Вт при 1 ГГц, 200 Вт при 6 ГГц, 100 Вт при 12 ГГц, 30 Вт при 18 ГГц |
| Вносимые потери | 0.30 дБ при 18 ГГц, 0.25 дБ при 10 ГГц |
| Колебания вносимых потерь при вращении | 0.05 дБ |
| Коэффициент стоячей волны по напряжению (VSWR) | 1.3 при 10 ГГц, 1.4 при 18 ГГц |
| Колебания КСВН при вращении (VSWR WOW) | 0.05 |
| Фазовый сдвиг, град. | 1 |
| Общее кол-во контактов | 12 |
| Кол-во контактов 2А | 12 |
| Электрический шум, Ω (при вращении не более 50 об./мин.) | 0.01 |
| Электрическая прочность диэлектрика, AC/DC(V) | 300VAC@50Hz,60s |
| Сопротивление изоляции | >300МОм/300VDC |
| Калибр подводящего провода | AWG22# с тефлоновой изоляцией |
| Длина подводящего провода | 150 мм |
| Покрытие контактов | сплав на основе серебра |
| Максимальная скорость об/мин | 250 |
| Срок службы, млн. об. | > 10 |
| Крутящий момент, Н.м. | 0.05 + 0.02 на каждые 6 цепей |
| Материал корпуса | алюминиевый сплав |
| Внешний диаметр | 32.8 мм |
| Длина (Высота) | 41.7 мм |
| Класс IP | IP40 |
| Допустимая влажность | 0% до 85% (без конденсации) |
| Рабочая температура | от -30°C до 80°C |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULDB: Тип ротационного соединения | D: высокочастотные |
| 2 | 032-0218: Габариты в мм | 32.8 мм: 32.8 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество ВЧ каналов | 01: 1 |
| 4.2 | 03: Максимальная частота основного канала | 03: 18 ГГц |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W4: Степень IP | W4: IP40 |
| 8 | 50/150: Длина кабеля |
50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |
