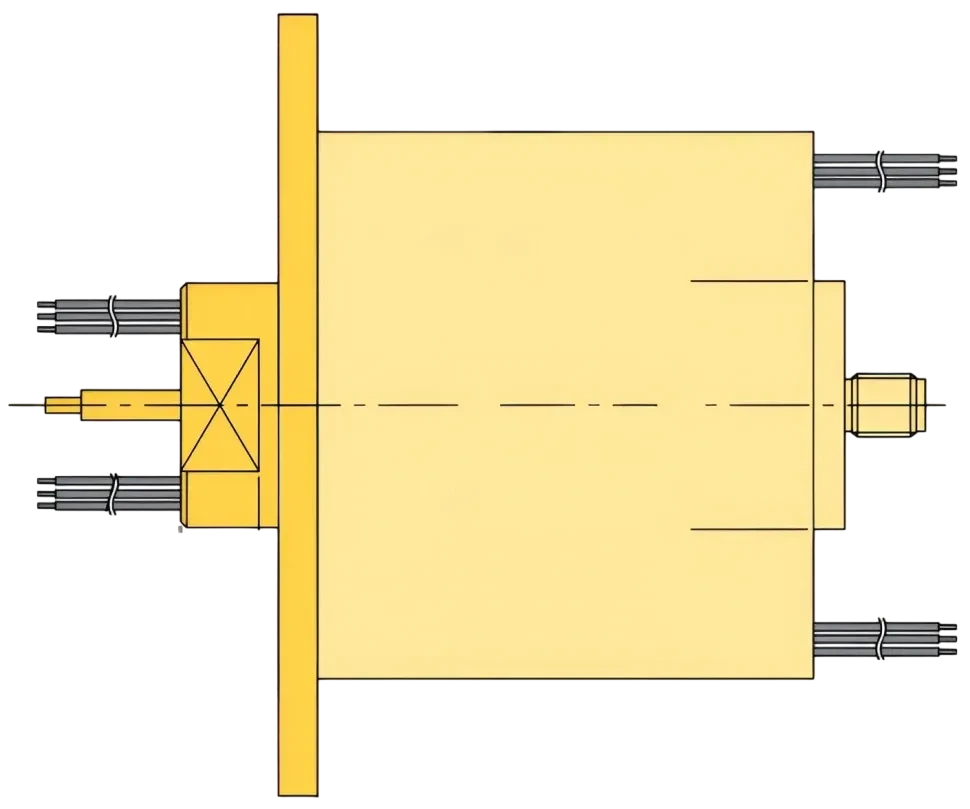

ULDB056-0150 - Одноканальный комбинированный высокочастотный токосъемник
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
ULDB056-0150 - высокопроизводительное комбинированное устройство, интегрирующее два типа вращающихся контактных устройств: электрический ВКУ с максимальным количеством контактов 48 (параметры контакта: 2А / 220В, с возможностью объединения контактов для передачи силового сигнала от 10А и выше) и одноканальный ВЧ токосъемник с максимальной частотой передаваемого сигнала 50 ГГц и разъемами типа 2.4(K)-F (50Ω). Габариты корпуса: диаметр 56 мм, длина от 48 мм (определяется количеством реализованных электрических цепей).
Ключевые особенности ULDB056-0150:
- Комбинация мощного электрического ВКУ (до 48 контактов 2А/220В) и ВЧ токосъемника (50 ГГц).
- Возможность передачи силового сигнала (от 10А) через объединение электрических контактов.
- Рекордная рабочая частота ВЧ канала: 50 ГГц.
- Компактный диаметр корпуса (56 мм) при вариативной длине (от 48 мм).
- Высокочастотные разъемы 2.4(K)-F (50Ω).
Области применения ULDB056-0150:
- Научно-исследовательская сфера - высокочастотные измерительные устройства.
- Системы видеонаблюдения высокой четкости - передача сигнала с HD/HDI камер.
- Системы объективного контроля - высокочастотные датчики и измерители, системы сигнализации.
- Спутниковая система связи - передача сигнала с подвижных антенн, внутриблочные и межблочные связи.
- Компьютерные сети - передача данных по ВЧ каналам.
- Медицинское оборудование - подвижные узлы диагностического оборудования.
- Радиолокационная техника - передача сигнала с радаров и других модулей специального назначения.
- Система автоматизации производства - ВЧ каналы связи между блоками подвижных устройств, системы дистанционного управления и т.д.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во ВЧ каналов | 1 |
| Максимальная частота ВЧ канала, ГГц | 50 |
| Тип разъема | 2.4(K)-F (50 Ом) |
| Пиковая мощность, ВТ | 3000 |
| Средняя мощность | 500 Вт при 1 ГГц, 200 Вт при 6 ГГц, 100 Вт при 12 ГГц, 30 Вт при 18 ГГц |
| Вносимые потери | 0.30 дБ при 18 ГГц, 0.25 дБ при 10 ГГц |
| Колебания вносимых потерь при вращении | 0.05 дБ |
| Коэффициент стоячей волны по напряжению (VSWR) | 1.3 при 10 ГГц, 1.4 при 18 ГГц |
| Колебания КСВН при вращении (VSWR WOW) | 0.05 |
| Фазовый сдвиг, град. | 1 |
| Общее кол-во контактов | 6 |
| Кол-во контактов 2А | 6 |
| Кол-во контактов 10А | 6 |
| Электрический шум, Ω (при вращении не более 50 об./мин.) | 0.01 |
| Электрическая прочность диэлектрика, AC/DC(V) | 500VAC@50Hz,60s |
| Сопротивление изоляции | >300MОм/300VDC |
| Калибр подводящего провода | AWG17# с тефлоновой изоляцией, AWG22# с тефлоновой изоляцией |
| Длина подводящего провода | 150 мм |
| Покрытие контактов | сплав на основе серебра |
| Максимальная скорость об/мин | 250 |
| Срок службы, млн. об. | > 10 |
| Крутящий момент, Н.м. | 0.05 + 0.02 на каждые 6 цепей |
| Материал корпуса | алюминиевый сплав |
| Внешний диаметр | 56 мм |
| Длина (Высота) | 38 мм |
| Класс IP | IP40 |
| Допустимая влажность | 0% до 85% (без конденсации) |
| Рабочая температура | от -30°C до 80°C |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULDB: Тип ротационного соединения | D: высокочастотные |
| 2 | 056-0150: Габариты в мм | 56 мм: 56 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество ВЧ каналов | 01: 1 |
| 4.2 | 03: Максимальная частота основного канала | 03: 50 ГГц |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W4: Степень IP | W4: IP40 |
| 8 | 50/150: Длина кабеля |
50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
