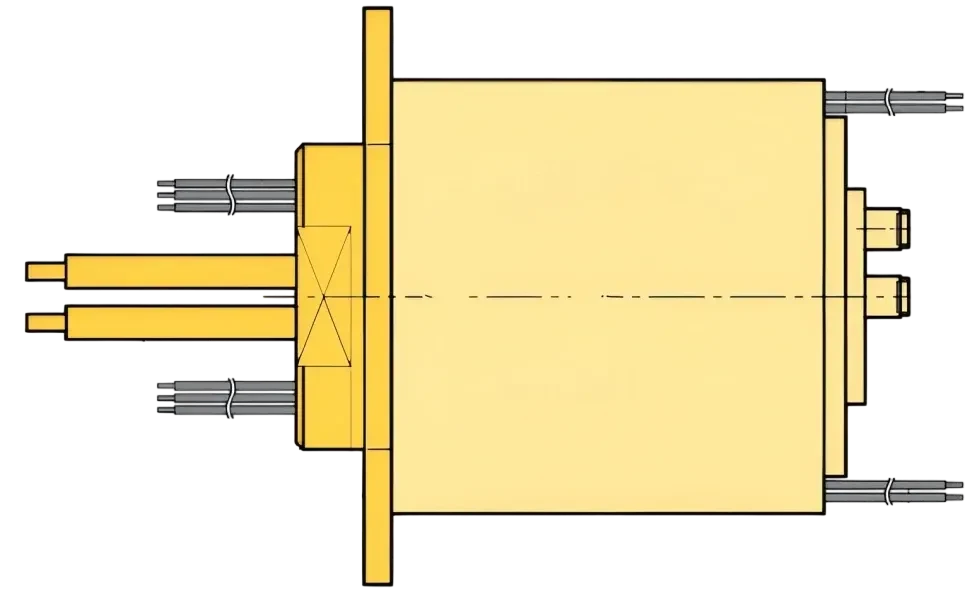

ULDB064-0218
Технические характеристики
Характеристика Значение
Кол-во ВЧ каналов 2
Максимальная частота ВЧ канала, ГГц 18
Максимальная частота дополнительного ВЧ канала, ГГц 4
Тип разъема 2.4(K)-F (50 Ом)
Пиковая мощность, ВТ 3000
Средняя мощность 50 Вт при 18 ГГц
Средняя мощность (дополнительный канал) 50 Вт при 4 ГГц
Вносимые потери 0.48 дБ при 18 ГГц, 0.08 дБ при 10 ГГц
Вносимые потери (дополнительный канал) 0.48 дБ при 2 ГГц, 0.98 дБ при 4 ГГц
Колебания вносимых потерь при вращении 0.05 дБ
Колебания вносимых потерь при вращении (дополнительный канал) 0.25 дБ
Коэффициент стоячей волны по напряжению (VSWR) 1.2 при 4 ГГц, 1.5 при 18 ГГц
Коэффициент стоячей волны по напряжению для дополнительного канала(VSWR) 1.4 при 2 ГГц, 2.5 при 4 ГГц
Колебания КСВН при вращении (VSWR WOW) 0.04
Колебания КСВН при вращении для дополнительного канала (VSWR WOW) 0.36
Фазовый сдвиг, град. 1
Фазовый сдвиг, град. (дополнительный канал) 2
Общее кол-во контактов 6
Кол-во контактов 2А 6
Кол-во контактов 10А 6
Напряжение (В, пост./перем. ток) 240, 440
Электрический шум, Ω (при вращении не более 50 об./мин.) 0.01
Электрическая прочность диэлектрика, AC/DC(V) 500VAC@50Hz,60s
Сопротивление изоляции >300MОм/300VDC
Калибр подводящего провода AWG17# с тефлоновой изоляцией, AWG22# с тефлоновой изоляцией
Длина подводящего провода 150 мм
Покрытие контактов сплав на основе серебра
Максимальная скорость об/мин 60
Крутящий момент, Н.м. 0.05 + 0.02 на каждые 6 цепей
Материал корпуса алюминиевый сплав
Внешний диаметр 64 мм
Длина (Высота) 38 мм
Класс IP IP51
Допустимая влажность 0% до 85% (без конденсации)
Рабочая температура от -30°C до 80°C
*Могут иметь место ошибки и изменения в описании модели. Перед оплатой счета уточните размеры и характеристики модели у менеджера
Стандартные модели
Модель Наличие
заказ
Монтаж устройства
Основные принципы
  • Крепление ротора: установите токосъемник на вал. Затяните четыре крепежных болта на роторе
  • Крепление статора: вставьте удерживающий рычаг в гнездо блокировки вращения для фиксации положения статора
  • Соблюдайте осторожность при установке токосъемника. Перетяжка установочных болтов может вызвать повреждение корпуса токосъемника
  • Нежелательна жесткая фиксация ротора и статора одновременно! Проверяйте соосность установки, погрешность приводит к дополнительной нагрузке на токосъемник и повышенному износу
Внимание!
  • Следите за тем, чтобы токосъемник не испытывал механической нагрузки, а также чтобы на нем не было никаких подводящих проводов
  • Во избежание каких-либо повреждений изоляции подводящего провода будьте осторожны при установке
  • Будучи точным компонентом, токосъемник должен эксплуатироваться в сухой, не запыленной среде (за исключением моделей в пыле- влагозащищенном исполнении). При несоответствующих этим требованиям условиях необходимо применять меры по защите токоприемника
Цветовая схема контактов*
12 проводов с одинаковыми характеристиками представляют цветовую группу. Каждая группа проводов маркируется по номеру трубки (1, 2, 3...).
Например:
  • Если кольцо имеет 18 контактов, то они разбиты на две трубки (№1 и №2). Первая трубка имеет 12 проводов с цветами 1-12 из таблицы приведенной ниже. Вторая трубка имеет 6 проводов с цветами 1-6
  • Если кольцо имеет 6 контактов, то провода имеют цвет 1-6 из таблицы приведенной ниже
  • Цветовая схема распространяется на контакты с одинаковыми характеристиками (сила тока и напряжение). Т.е., если у кольца 6 контактов по 2А и 6 контактов по 5А, то будет две группы проводов с цветами 1-6
#Цвет #Цвет #Цвет
1
черный 5
желтый 9
серый
2
коричневый 6
зеленый 10
белый
3
красный 7
синий 11
розовый
4
оранжевый 8
фиолетовый 12
голубой
*Данная цветовая схема распространяется на сигнальные контакты токосъемника (от 1А до 5А). Для силовых контактов производителем может быть выбрана другая схема, которая предоставляется по запросу
