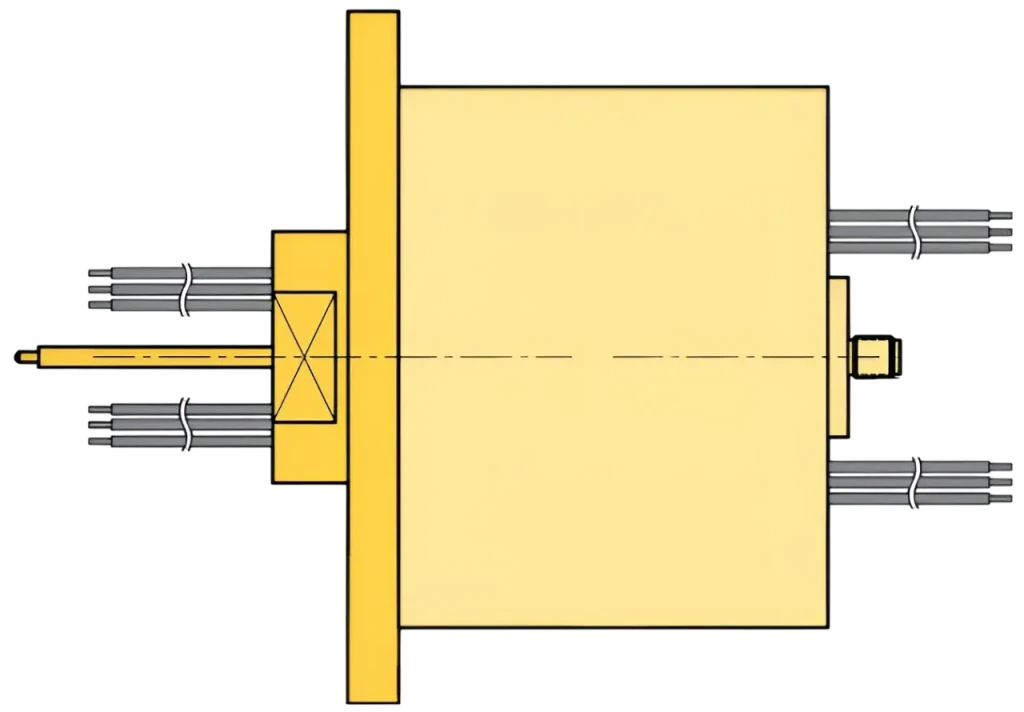

ULDB086-0118 - Одноканальный комбинированный высокочастотный токосъемник
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
ULDB086-0118 интегрирует в себе электрический токосъемник (до 120 сигнальных контактов, 2А/120В) и одноканальный ВЧ вращающийся переход (максимальная рабочая частота до 18 ГГц). Внешний диаметр корпуса составляет 86 мм, а его длина зависит от количества используемых электрических контактов. Коаксиальный ВЧ канал оснащен разъемом типа 2.4(K)-F (50Ω). Максимальная скорость вращения - 250 об./мин.
Ключевые особенности:
- Комбинация технологий: Интегрированный электрический токосъемник и ВЧ вращающийся переход в одном корпусе.
- Высокая плотность сигналов: До 120 электрических контактов.
- Мощность сигнала: 2А / 120В на контакт.
- Широкополосный ВЧ канал: Рабочая частота до 18 ГГц.
- Стандартизированное соединение: ВЧ канал с разъемом 2.4(K)-F (50Ω).
- Компактный размер: Внешний диаметр корпуса 86 мм.
- Гибкая конфигурация: Длина устройства варьируется в зависимости от требуемого числа контактов.
- Высокая скорость вращения: До 250 оборотов в минуту.
Область применения:
- Научные исследования: Высокочастотные измерительные системы.
- Видеонаблюдение: Передача сигналов с HD/HDI камер на поворотных платформах.
- Контрольно-измерительные системы: Высокочастотные датчики, измерители, системы сигнализации.
- Спутниковая связь: Передача сигналов с подвижных антенн, соединения внутри узлов и между блоками.
- Компьютерные сети: Передача данных по высокочастотным каналам связи.
- Медицинская техника: Подвижные узлы диагностического оборудования.
- Военная и специальная техника: Передача сигналов с радаров и других специализированных модулей.
- Промышленная автоматизация: ВЧ каналы связи между блоками подвижных устройств, системы дистанционного управления.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во ВЧ каналов | 1 |
| Максимальная частота ВЧ канала, ГГц | 18 |
| Тип разъема | 2.4(K)-F (50 Ом) |
| Пиковая мощность, ВТ | 3000 |
| Средняя мощность | 500 Вт при 1 ГГц, 200 Вт при 6 ГГц, 100 Вт при 12 ГГц, 30 Вт при 18 ГГц |
| Вносимые потери | 0.30 дБ при 18 ГГц, 0.25 дБ при 10 ГГц |
| Колебания вносимых потерь при вращении | 0.05 дБ |
| Коэффициент стоячей волны по напряжению (VSWR) | 1.3 при 10 ГГц, 1.4 при 18 ГГц |
| Колебания КСВН при вращении (VSWR WOW) | 0.05 |
| Фазовый сдвиг, град. | 1 |
| Общее кол-во контактов | 6 |
| Кол-во контактов 2А | 6 |
| Кол-во контактов 10А | 6 |
| Электрический шум, Ω (при вращении не более 50 об./мин.) | 0.01 |
| Электрическая прочность диэлектрика, AC/DC(V) | 500VAC@50Hz,60s |
| Сопротивление изоляции | >300MОм/300VDC |
| Калибр подводящего провода | AWG17# с тефлоновой изоляцией, AWG22# с тефлоновой изоляцией |
| Длина подводящего провода | 150 мм |
| Покрытие контактов | сплав на основе серебра |
| Максимальная скорость об/мин | 250 |
| Срок службы, млн. об. | > 10 |
| Крутящий момент, Н.м. | 0.05 + 0.02 на каждые 6 цепей |
| Материал корпуса | алюминиевый сплав |
| Внешний диаметр | 86 мм |
| Длина (Высота) | 48 мм |
| Класс IP | IP40 |
| Допустимая влажность | 0% до 85% (без конденсации) |
| Рабочая температура | от -30°C до 80°C |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULDB: Тип ротационного соединения | D: высокочастотные |
| 2 | 086-0118: Габариты в мм | 86 мм: 86 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество ВЧ каналов | 01: 1 |
| 4.2 | 03: Максимальная частота основного канала | 03: 18 ГГц |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W: Степень IP | W4: IP40 |
| 8 | 50/150: Длина кабеля | 50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
