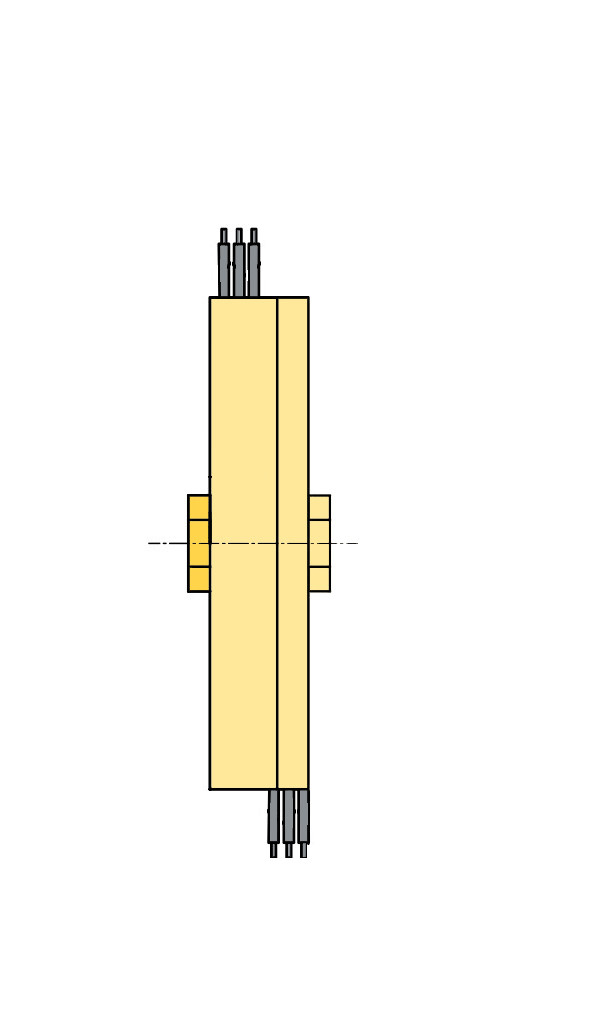

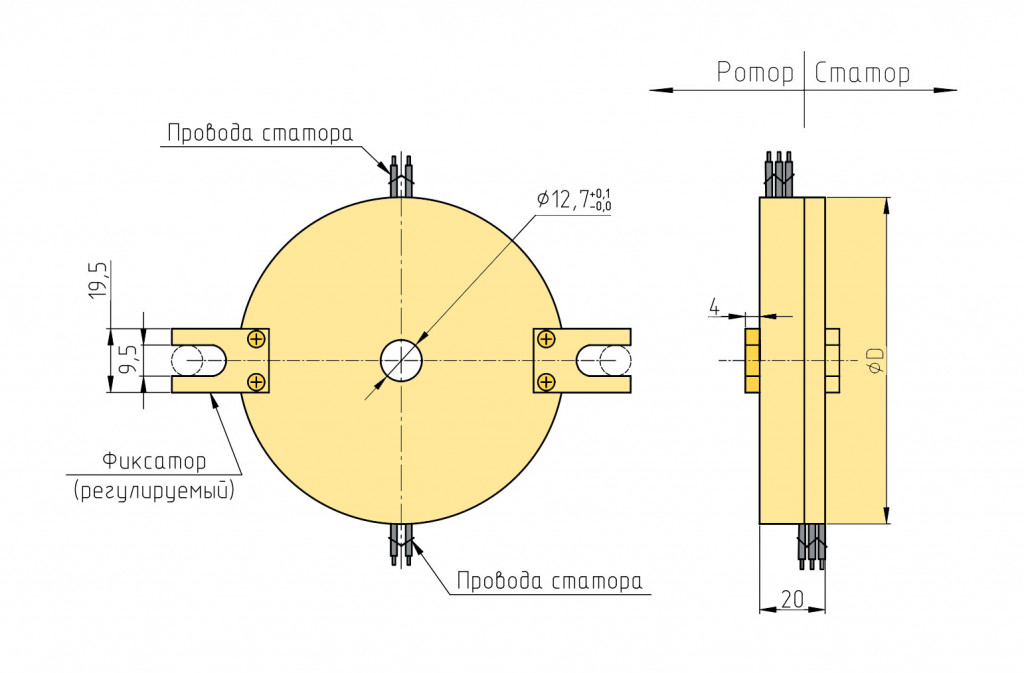

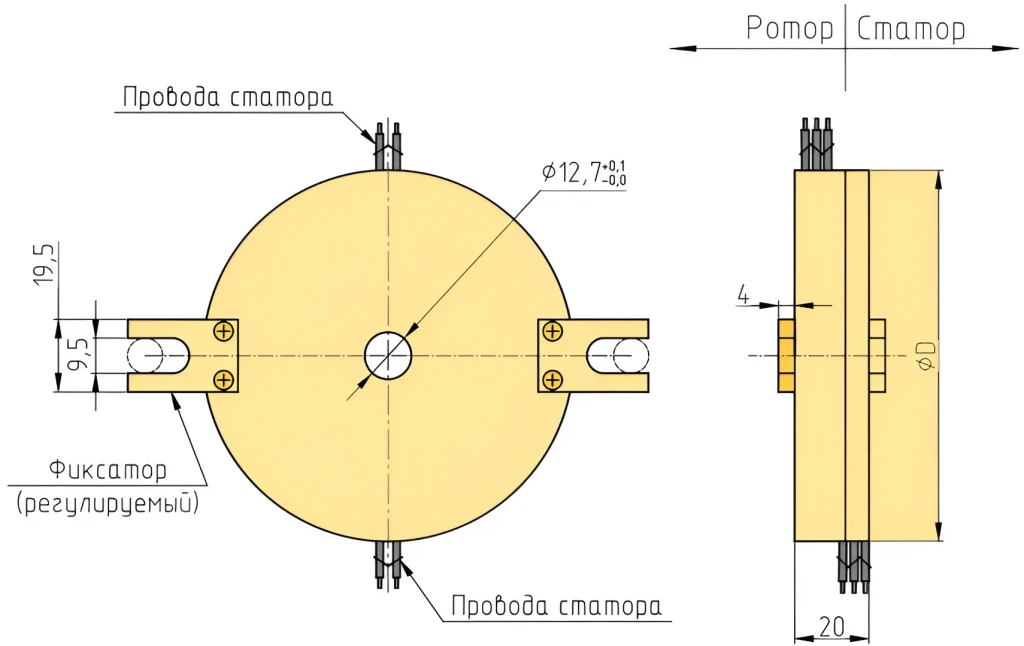

ULE012 - Дискообразное ВКУ на вал 12.7 мм
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Серия дискообразных токосъёмников ULE012 с отверстием на вал 12.7 мм и высотой 20.0 мм. Возможность подключения до 24 сигнальных контактов (5 А/220 В). Скорость вращения до 200 об./мин (опция). Степень защиты корпуса IP51 (опционально IP65).
Область применения:
- Военно-промышленный комплекс - вращающиеся системы с жесткими требования к высоте поворотного узла, качеству передаваемого сигнала и надежности.
- Робототехника и машиностроение - компактные решения в области поворотных столов и механизмов.
- Индустрия рекламы и развлечений - в составе поворотных устройств (рекламные вывески, стенды, витрины) и сложных механизмов (подсветка башенные часов, энергоснабжение театральных сцен и т.д.).
- Научно-исследовательская деятельность - в составе устройств, требующих передачу электропитания или/и сигнала (аналогово или цифрового) с подвижной части механизма на неподвижную.
- Легкая промышленность и пищевое оборудование - решения в области передачи сигнала/питания в различных поворотных узлах (ткацкие станки, кабельные барабаны, линии розлива и упаковки).
- Авиационная отрасль - подвижные части радарных систем, камеры кругового обзора беспилотных летательных аппаратов.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диаметр сквозного отверстия | 12.7 мм |
| Толщина | 0 мм |
| Общее количество контактов | 2 |
| Количество контактов 5А | 2 |
| Количество контактов 10А | 2 |
| Количество контактов 20А | 6 |
| Максимальная скорость (об/мин) | 60 - 200 |
| Крутящий момент | 0.1 Н·м + 0.03 Н·м на каждые 6 контактов |
| Срок службы |
> 3 млн. об > 10 млн. об |
| Варианты исполнения |
C D |
| Покрытие контактов |
сплав на основе серебра сплав на основе золота |
| Электрический шум | < 0.01 |
| Материал корпуса | Алюминиевый сплав |
| Степень защиты |
IP51 IP65 (опционально) |
| Рабочая температура | от -30°C до 80°C |
| Длина подводящего провода | 300 мм |
| Сопротивление изоляции | >1000MОм/500VDC |
| Калибр подводящего провода |
AWG17# с тефлоновой изоляцией AWG22# с тефлоновой изоляцией |
| Электрическая прочность диэлектрика | 500 (В, пост./перем. ток) при 50 ГГц, 60 с |
| Допустимая влажность | 0% до 85% (без конденсации) |
| Соответствие требованиям RoHS | соответствует |
| Соответствие СЕ | соответствует |
| Срок поставки | 45 рабочих дней |
| Длина (Высота) | 20 мм |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULE: Тип ротационного соединения | E: дисковые токосъемники |
| 2 | 012: Габариты в мм | 12.7 мм: 12.7 мм диаметр сквозного отверстия |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10 А на контакт |
| 5 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 6 | W1: Степень IP | W1: IP51 |
| 7 | 50/150: Длина кабеля |
50: 500.0 мм длина кабеля ротора 150: 1500.0 мм длина кабеля статора |
| 8 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 9 | D: Исполнение | D: индустриальное |
