ULE038 - Дискообразное ВКУ на вал 38.1 мм
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

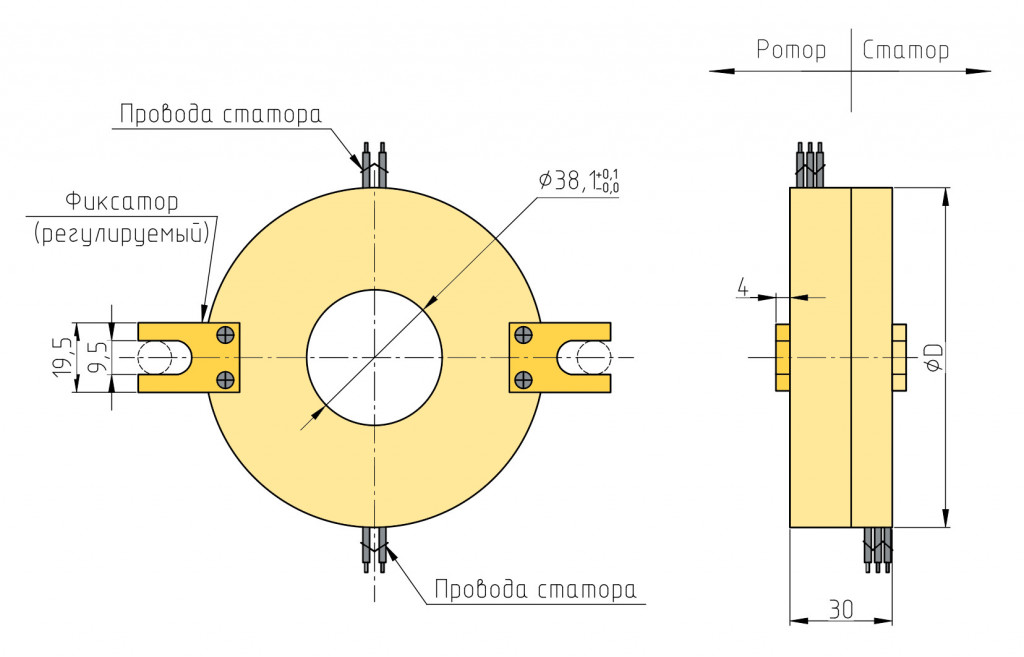

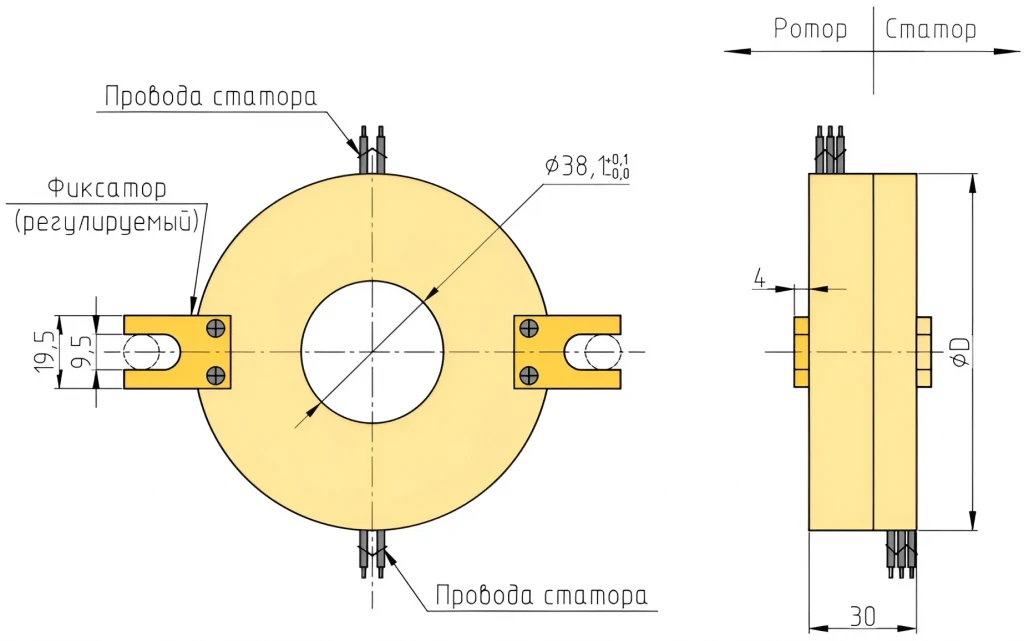

ULE038 - серия плоских узлов токосъема с постоянной высотой корпуса (30.0 мм) и посадочным отверстием под вал 38.1 мм. Корпус выполнен из алюминиевого сплава со степенью защиты IP51, доступны различные модификации контактных групп. Максимальное количество контактов - 48 (5А/240В).
Область применения:
- Оборонно-промышленный сектор - вращающиеся системы с повышенными требованиями к высоте поворотного узла, качеству и надежности бесперебойной передачи сигнала.
- Робототехника и машиностроение - компактные решения для поворотных столов и механических систем.
- Рекламная индустрия и сфера развлечений - в составе вращающихся конструкций (рекламные носители, экспозиционные стенды, витрины) и сложных механизмов (подсветка башенных часов, электропитание театральных сцен и т.д.).
- Научно-исследовательская деятельность - в составе аппаратуры, требующей передачи электроэнергии и/или сигналов (аналоговых или цифровых) с вращающейся части на стационарную.
- Легкая и пищевая промышленность - решения для передачи сигнала/питания в различных поворотных механизмах (ткацкое оборудование, кабельные барабаны, линии розлива и упаковки).
- Авиастроение - подвижные элементы радиолокационных станций, камеры кругового обзора беспилотных летательных аппаратов.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Диаметр сквозного отверстия | 38.1 мм |
| Внешний диаметр | 120 мм - 296 мм |
| Общее кол-во контактов | 2 |
| Кол-во контактов 5А | 2 |
| Кол-во контактов 10А | 2 |
| Кол-во контактов 20А | 6 |
| Максимальная скорость об/мин | 60 - 200 |
| Крутящий момент, Н.м. | 0.1 + 0.03 на каждые 6 контактов |
| Срок службы, млн. об. | > 10, > 3 |
| Варианты исполнения | C, D |
| Покрытие контактов | сплав на основе серебра, сплав на основе золота |
| Электрический шум, Ω (при вращении не более 50 об./мин.) | < 0.01 |
| Материал корпуса | алюминиевый сплав |
| Класс IP | IP51, IP65 (опционально) |
| Рабочая температура | от -30°C до 80°C |
| Длина подводящего провода | 300 мм |
| Сопротивление изоляции | >1000MОм/500VDC |
| Калибр подводящего провода | AWG17# с тефлоновой изоляцией, AWG22# с тефлоновой изоляцией |
| Электрическая прочность диэлектрика, AC/DC(V) | 500VAC@50Hz,60s |
| Допустимая влажность | 0% до 85% (без конденсации) |
| Соответствие требованиям RoHS | соответствует |
| Соответствие СЕ | соответствует |
| Срок поставки | 45 рабочих дней |
| Длина (Высота) | 30 мм |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULE: Тип ротационного соединения | E: дисковые токосъемники |
| 2 | 038: Габариты в мм | 38.1 мм: 38.1 мм диаметр сквозного отверстия |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 5 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 6 | W1: Степень IP | W1: IP51 |
| 7 | 50/150: Длина кабеля |
50: 500.0 мм длина кабеля ротора 150: 1500.0 мм длина кабеля статора |
| 8 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 9 | D: Исполнение | D: индустриальное |
Стандартные модели
