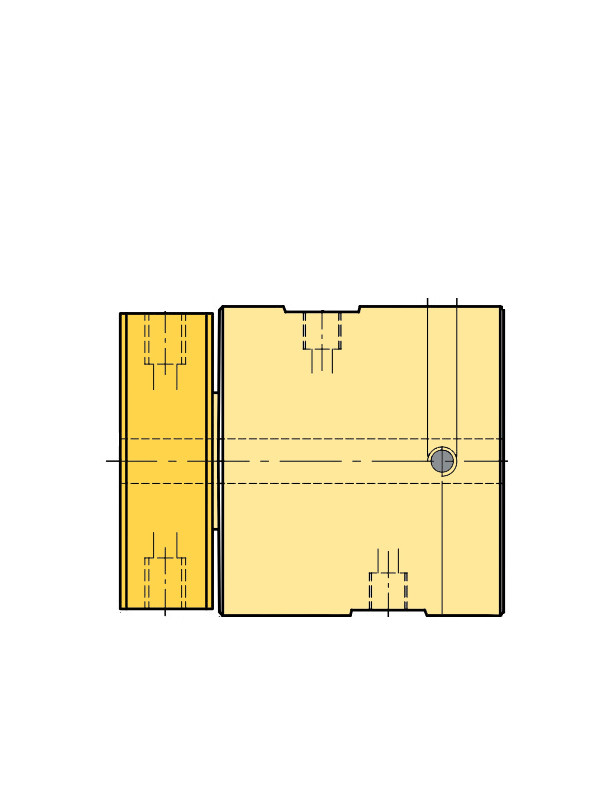

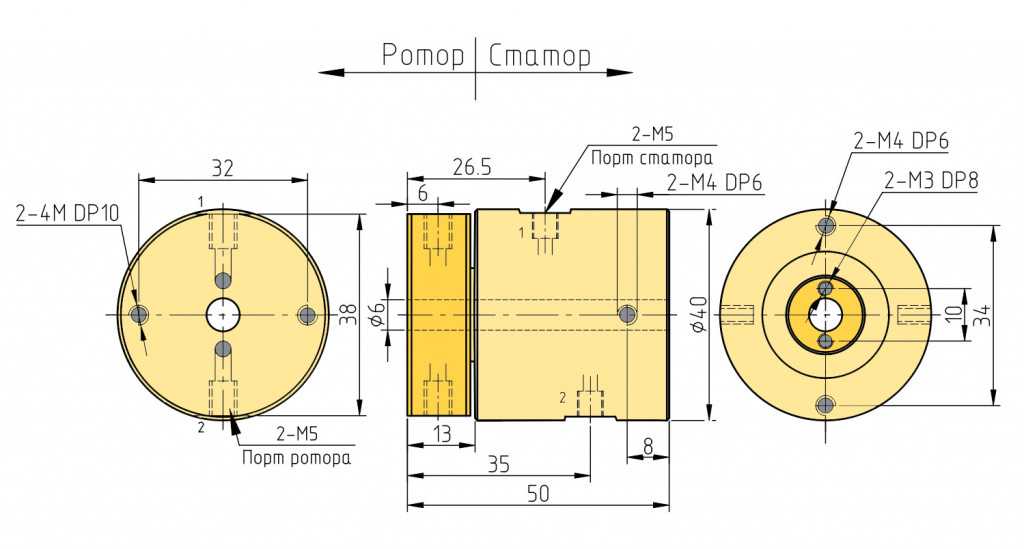

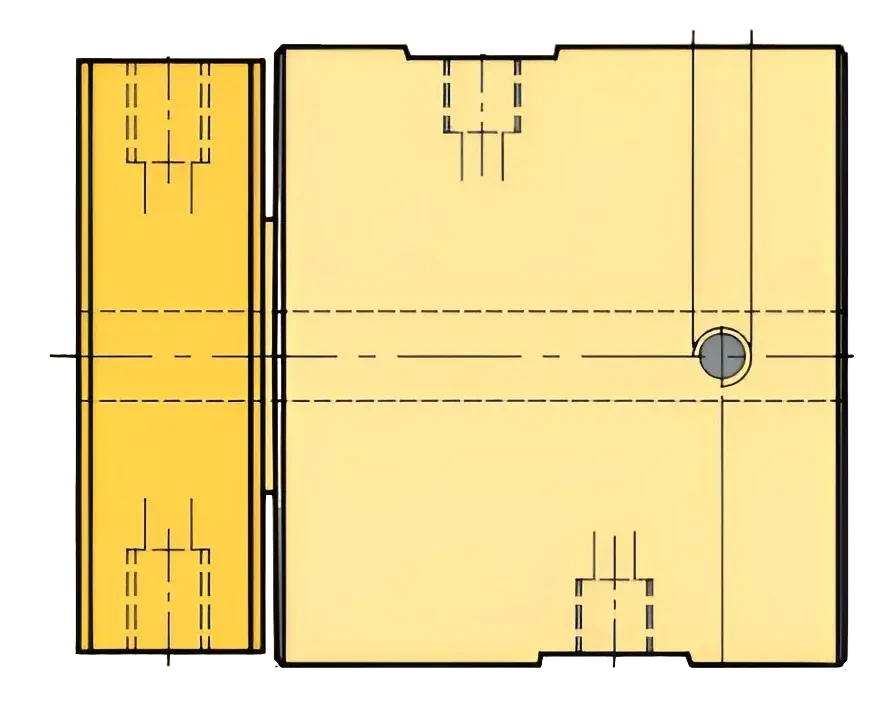

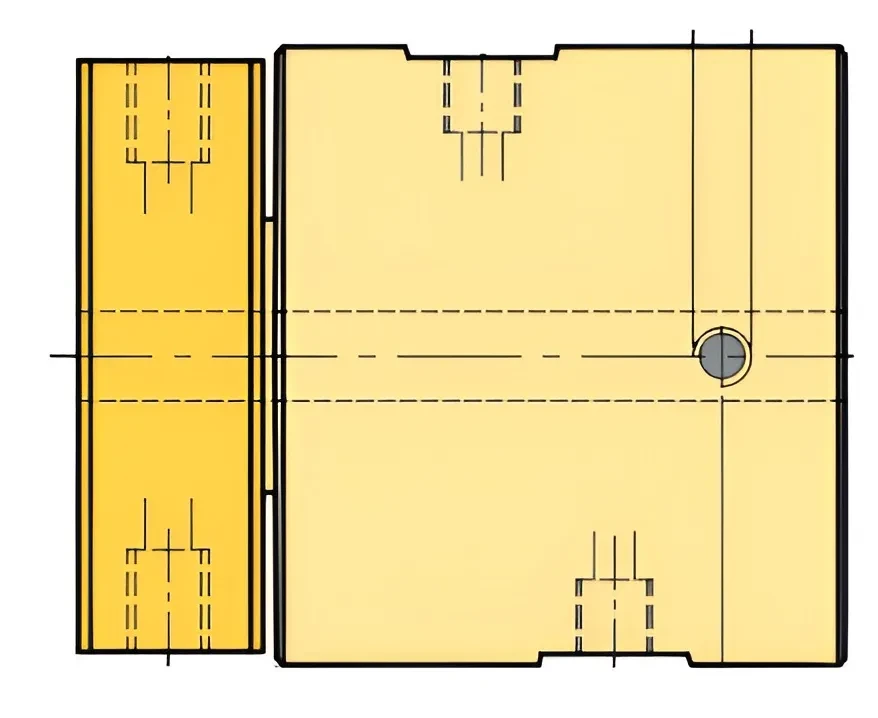

ULF040-0204 - Двухканальное комбинированное ротационное соединение с подключением M5
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Область применения:
- Гидравлическая техника - подъемные краны, экскаваторы, прессы и т.д.
- Сельскохозяйственный сектор - устройства распределения, поливальные системы.
- Геофизическая область - буровые установки, сверление твердых пород.
- Упаковочная отрасль - системы вакуумной упаковки, разливные линии.
- Индустрия развлечений - узлы пневматический и гидравлических аттракционов
- Станкостроение - в поворотных столах станков, оснастка станков.
- Робототехника - в поворотных узлах различного назначения.
- Бумажная промышленность - передача пара и горячей жидкости.
- Химическая промышленность - ротационные соединения для передачи охлаждающей жидкости и воздуха.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во каналов на вход | 2 |
| Кол-во каналов на выход | 2 |
| Соединение на входе | M5 |
| Соединение на выходе | M5 |
| Размер канала на входе | 4 мм |
| Размер канала на выходе | 4 мм |
| Максимальное отрицательное давление, kPa | 1.5 |
| Максимальное положительное давление, Mpa | 1 |
| Максимальная скорость об/мин | 250 |
| Срок службы, млн. об. | > 20 |
| Варианты исполнения | C |
| Внешний диаметр | 40 мм |
| Длина (Высота) | 50 мм |
| Материал корпуса | алюминиевый сплав |
| Крутящий момент, Н.м. | < 0.2 |
| Покрытие контактов | сплав на основе серебра |
| Электрический шум, Ω (при вращении не более 50 об./мин.) | < 0.01 |
| Электрическая прочность диэлектрика, AC/DC(V) | 500VAC@50Hz,60s |
| Длина подводящего провода | 250 мм |
| Сопротивление изоляции | > 500MΩ/300VDC |
| Калибр подводящего провода | AWG17# с тефлоновой изоляцией, AWG28# с тефлоновой изоляцией |
| Соответствие требованиям RoHS | соответствует |
| Рабочая температура | от -30°C до 80°C |
| Допустимая влажность | 0% до 85% (без конденсации) |
| Класс IP | IP51 |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULF: Тип ротационного соединения | F: пневматические |
| 2 | 040-0204: Габариты в мм | 40 мм: 40 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество гидравлических каналов | 01: 2 |
| 4.2 | 06: Проходной диаметр канала в мм | 06: 4 |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W1: Степень IP | W1: IP51 |
| 8 | 50/150: Длина кабеля |
50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |
