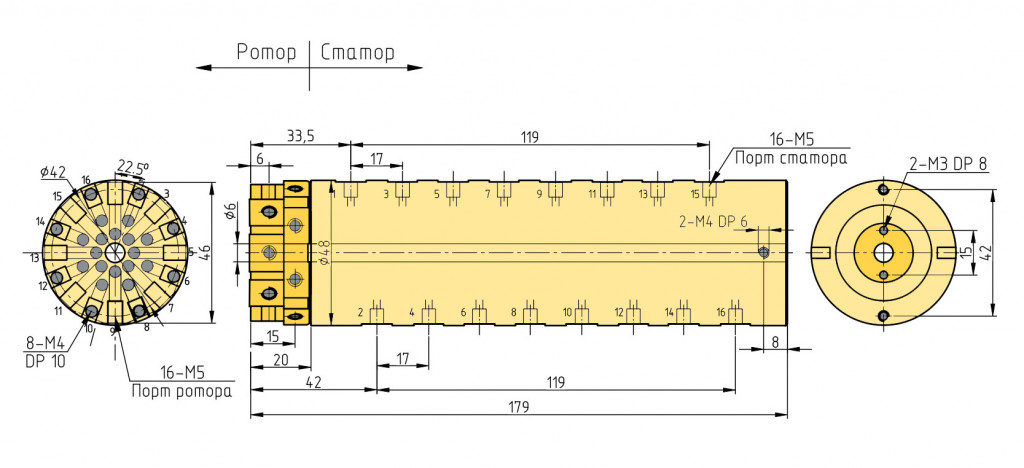

ULF046-1604 - Шестнадцатиканальное комбинированное ротационное соединение с подключением M5
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.
Область применения:
- Гидравлическая техника - подъемные краны, экскаваторы, прессы и т.д.
- Сельскохозяйственный сектор - устройства распределения, поливальные системы.
- Геофизическая область - буровые установки, сверление твердых пород.
- Упаковочная отрасль - системы вакуумной упаковки, разливные линии.
- Индустрия развлечений - узлы пневматический и гидравлических аттракционов
- Станкостроение - в поворотных столах станков, оснастка станков.
- Робототехника - в поворотных узлах различного назначения.
- Бумажная промышленность - передача пара и горячей жидкости.
- Химическая промышленность - ротационные соединения для передачи охлаждающей жидкости и воздуха.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Количество каналов на вход | 16 |
| Количество каналов на выход | 16 |
| Соединение на входе | M5 |
| Соединение на выходе | M5 |
| Размер канала на входе | 4 мм |
| Размер канала на выходе | 4 мм |
| Максимальное отрицательное давление | 1.5 кПа |
| Максимальное положительное давление | 1 МПа |
| Максимальная скорость (об/мин) | 250 |
| Срок службы | > 20 млн. об |
| Варианты исполнения | C |
| Длина (Высота) | 179 мм |
| Материал корпуса | Алюминиевый сплав |
| Крутящий момент | < 1.6 Н·м |
| Электрический шум | < 0.01 |
| Электрическая прочность диэлектрика | 500 (В, пост./перем. ток) при 50 ГГц, 60 с |
| Длина подводящего провода | 250 мм |
| Сопротивление изоляции | >500MОм/500VDC |
| Калибр подводящего провода |
AWG17# с тефлоновой изоляцией AWG28# с тефлоновой изоляцией |
| Соответствие требованиям RoHS | соответствует |
| Рабочая температура | от -30°C до 80°C |
| Допустимая влажность | 0% до 85% (без конденсации) |
| Степень защиты | IP51 |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULF: Тип ротационного соединения | F: гидравлические |
| 2 | 046-1604: Габариты в мм | 46.0 мм: 46.0 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество гидравлических каналов | 01: 16 |
| 4.2 | 06: Проходной диаметр канала в мм | 06: 4.0 |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10 А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W1: Степень IP | W1: IP51 |
| 8 | 50/150: Длина кабеля |
50: 500.0 мм длина кабеля ротора 150: 1500.0 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
