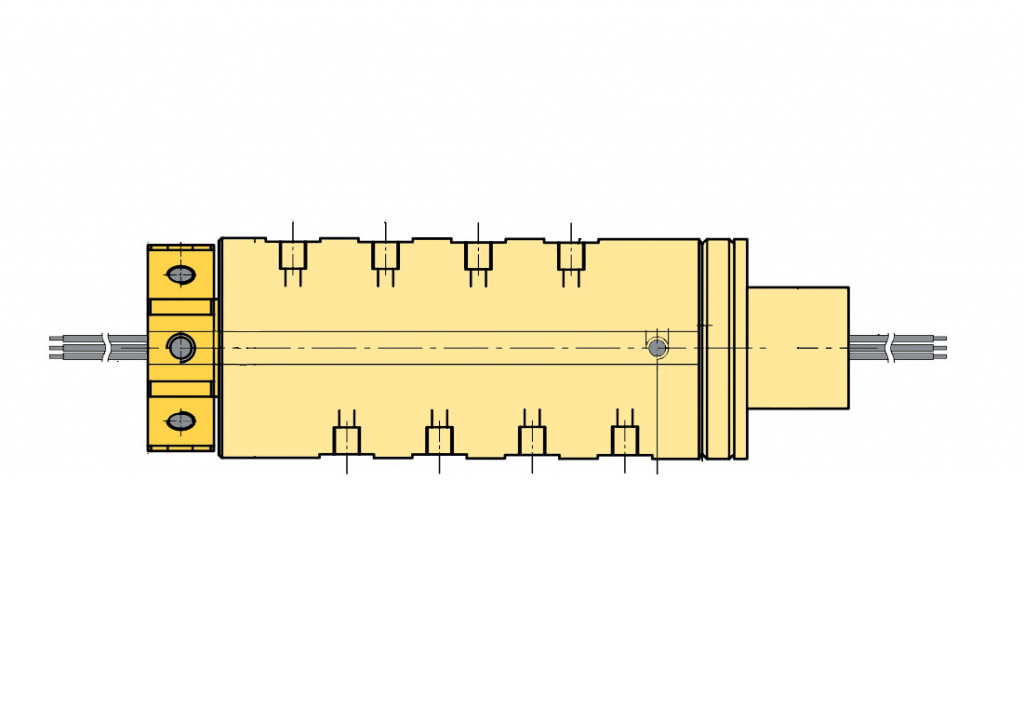

ULFA038-0804 - серия восьмиканальных комбинированных ротационных соединений с подключением M5
Область применения:
- Гидравлическая техника - подъемные краны, экскаваторы, прессы и т.д.
- Сельскохозяйственный сектор - устройства распределения, поливальные системы.
- Геофизическая область - буровые установки, сверление твердых пород.
- Упаковочная отрасль - системы вакуумной упаковки, разливные линии.
- Индустрия развлечений - узлы пневматический и гидравлических аттракционов
- Станкостроение - в поворотных столах станков, оснастка станков.
- Робототехника - в поворотных узлах различного назначения.
- Бумажная промышленность - передача пара и горячей жидкости.
- Химическая промышленность - ротационные соединения для передачи охлаждающей жидкости и воздуха.
Сертификат соответствия
Получить коммерческое предложение

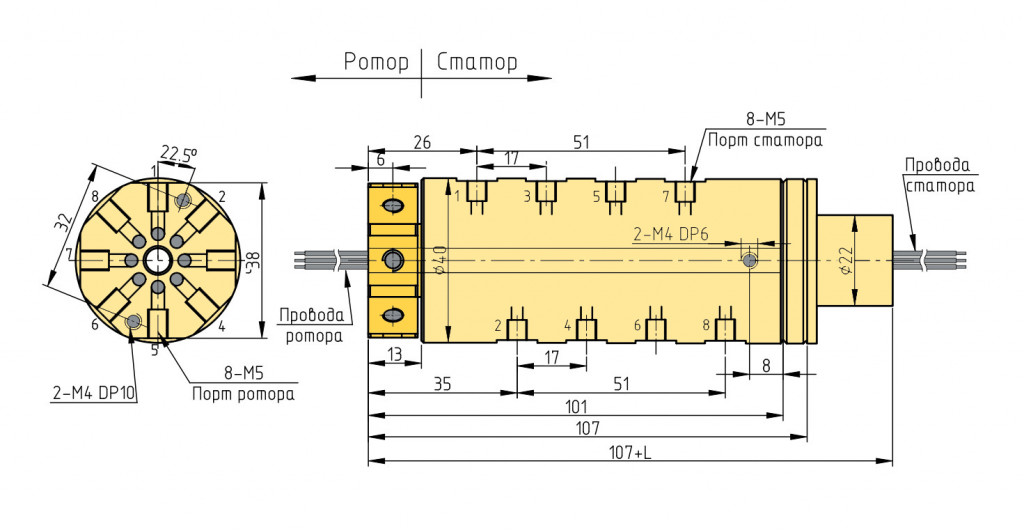

Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во каналов на вход | 8 |
| Кол-во каналов на выход | 8 |
| Соединение на входе | M5 |
| Соединение на выходе | M5 |
| Размер канала на входе | 4 мм |
| Размер канала на выходе | 4 мм |
| Максимальное отрицательное давление, kPa | 1.5 |
| Максимальное положительное давление, Mpa | 1 |
| Максимальная скорость об/мин | 250 |
| Срок службы, млн. об. | > 20 |
| Варианты исполнения | C |
| Внешний диаметр | 38 мм |
| Длина (Высота) | 101 мм |
| Материал корпуса | алюминиевый сплав |
| Крутящий момент, Н.м. | < 0.8 |
| Покрытие контактов | сплав на основе серебра |
| Электрический шум, Ω (при вращении не более 50 об./мин.) | < 0.01 |
| Электрическая прочность диэлектрика, AC/DC(V) | 500VAC@50Hz,6s |
| Длина подводящего провода | 250 мм |
| Сопротивление изоляции | >500MОм/500VDC |
| Калибр подводящего провода | AWG17# с тефлоновой изоляцией, AWG28# с тефлоновой изоляцией |
| Соответствие требованиям RoHS | соответствует |
| Рабочая температура | от -30°C до 80°C |
| Класс IP | IP51 |
*Могут иметь место ошибки и изменения в описании модели. Перед оплатой счета уточните размеры и характеристики модели у менеджера
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
ULF
1
038-0804
2
F
3
-
01
4.1
06
4.2
-
00P
5
-
00
6
-
W1
7
-
50/150
8
-
T0
9
-
С
10
| 1 | ULF: Тип ротационного соединения | F: гидравлические |
| 2 | 038-0804: Габариты в мм | 38 мм: 38 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество гидравлических каналов | 01: 8 |
| 4.2 | 03: Проходной диаметр канала в мм | 03: 4 |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W: Степень IP | W1: IP51 |
| 8 | 50/150: Длина кабеля | 50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |
×
![]()
