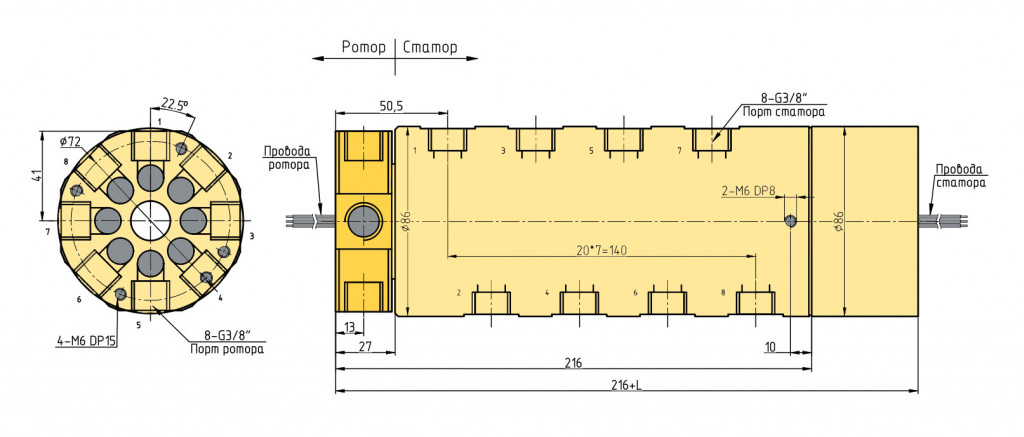

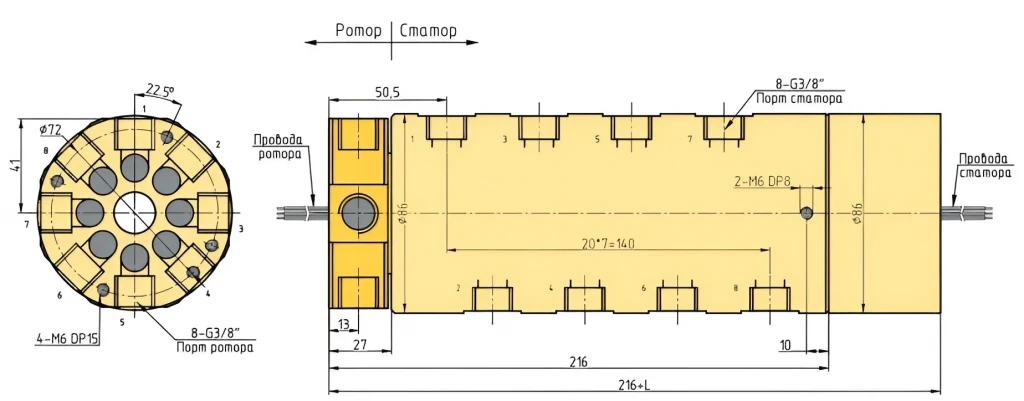

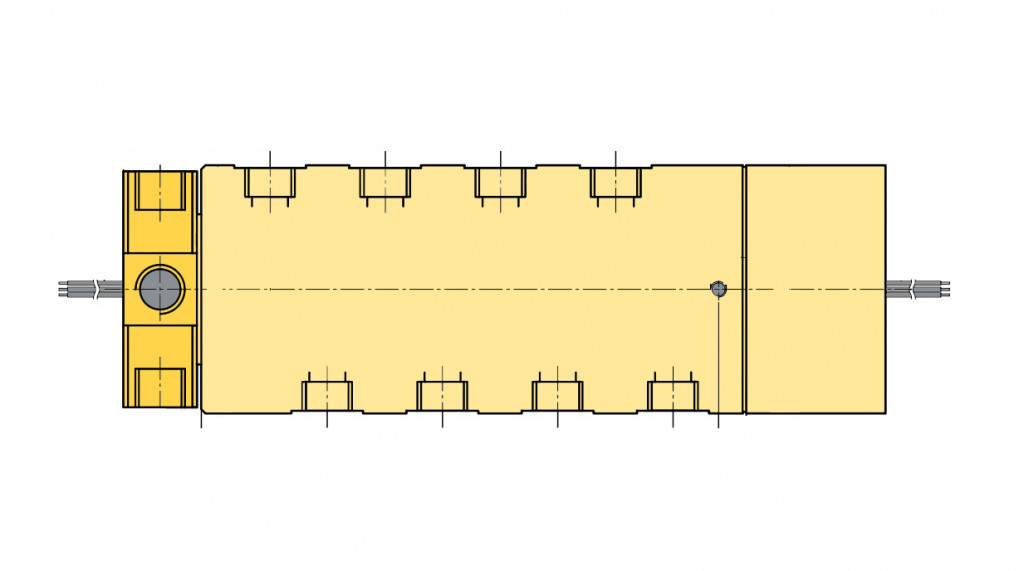

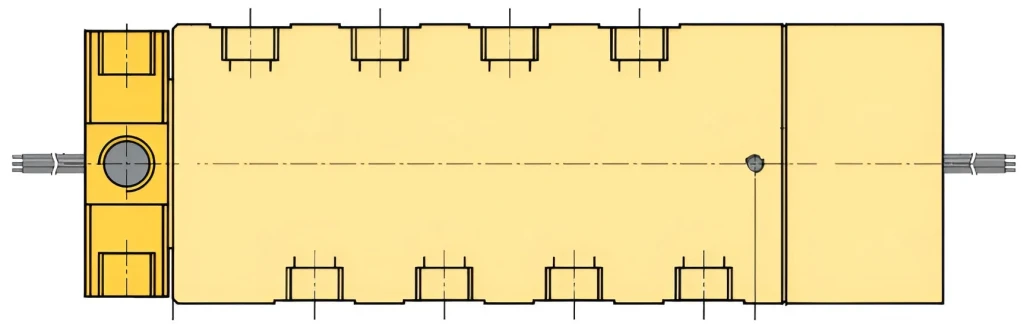

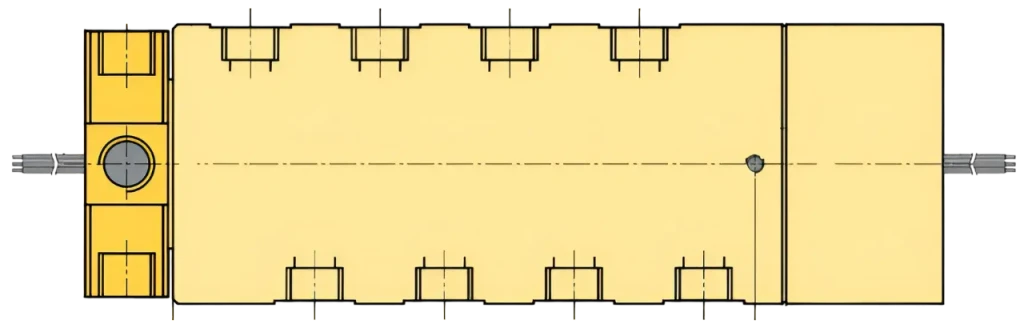

ULFA086-0812
15 000 руб.
Техническое описание в формате .pdf
Сертификат соответствия
Получить коммерческое предложение
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальное отрицательное давление | -90 kPa |
| Максимальное положительное давление | 1 Mpa |
| Тип носителя | воздух, жидкости (в т.ч питьевые), масло, пар, вакуум, охлаждающие газы |
| Максимальная скорость об/мин | 250 |
| Срок службы, млн. об. | 20 |
| Допустимая вибрация | MIL-SID-810E |
| Рабочая температура | от -30°C до 80°C |
| Материал корпуса | сплав алюминия, нержавеющая сталь |
| Материал уплотнителей | фторкаучук |
*Могут иметь место ошибки и изменения в описании модели. Перед оплатой счета уточните размеры и характеристики модели у менеджера
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |
Монтаж устройства
Основные принципы
- Крепление ротора: установите токосъемник на вал. Затяните четыре крепежных болта на роторе
- Крепление статора: вставьте удерживающий рычаг в гнездо блокировки вращения для фиксации положения статора
- Соблюдайте осторожность при установке токосъемника. Перетяжка установочных болтов может вызвать повреждение корпуса токосъемника
- Нежелательна жесткая фиксация ротора и статора одновременно! Проверяйте соосность установки, погрешность приводит к дополнительной нагрузке на токосъемник и повышенному износу
Внимание!
- Следите за тем, чтобы токосъемник не испытывал механической нагрузки, а также чтобы на нем не было никаких подводящих проводов
- Во избежание каких-либо повреждений изоляции подводящего провода будьте осторожны при установке
- Будучи точным компонентом, токосъемник должен эксплуатироваться в сухой, не запыленной среде (за исключением моделей в пыле- влагозащищенном исполнении). При несоответствующих этим требованиям условиях необходимо применять меры по защите токоприемника
Цветовая схема контактов*
12 проводов с одинаковыми характеристиками представляют цветовую группу. Каждая группа проводов маркируется по номеру трубки (1, 2, 3...).
Например:
- Если кольцо имеет 18 контактов, то они разбиты на две трубки (№1 и №2). Первая трубка имеет 12 проводов с цветами 1-12 из таблицы приведенной ниже. Вторая трубка имеет 6 проводов с цветами 1-6
- Если кольцо имеет 6 контактов, то провода имеют цвет 1-6 из таблицы приведенной ниже
- Цветовая схема распространяется на контакты с одинаковыми характеристиками (сила тока и напряжение). Т.е., если у кольца 6 контактов по 2А и 6 контактов по 5А, то будет две группы проводов с цветами 1-6
| # | Цвет | # | Цвет | # | Цвет | |||
|---|---|---|---|---|---|---|---|---|
| 1 | черный | 5 | желтый | 9 | серый | |||
| 2 | коричневый | 6 | зеленый | 10 | белый | |||
| 3 | красный | 7 | синий | 11 | розовый | |||
| 4 | оранжевый | 8 | фиолетовый | 12 | голубой |
*Данная цветовая схема распространяется на сигнальные контакты токосъемника (от 1А до 5А). Для силовых контактов производителем может быть выбрана другая схема, которая предоставляется по запросу
×
![]()
