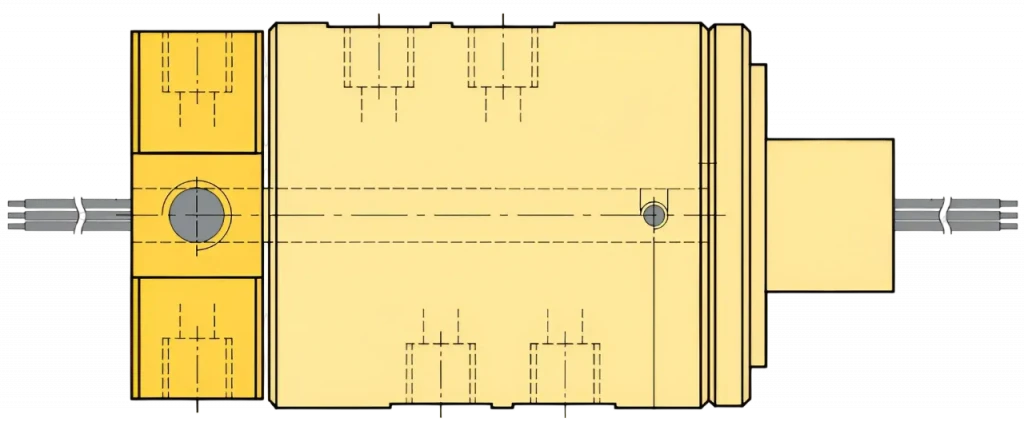

ULFB056-0406 - Четырехканальное комбинированное ротационное соединение с подключением G1/8"
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

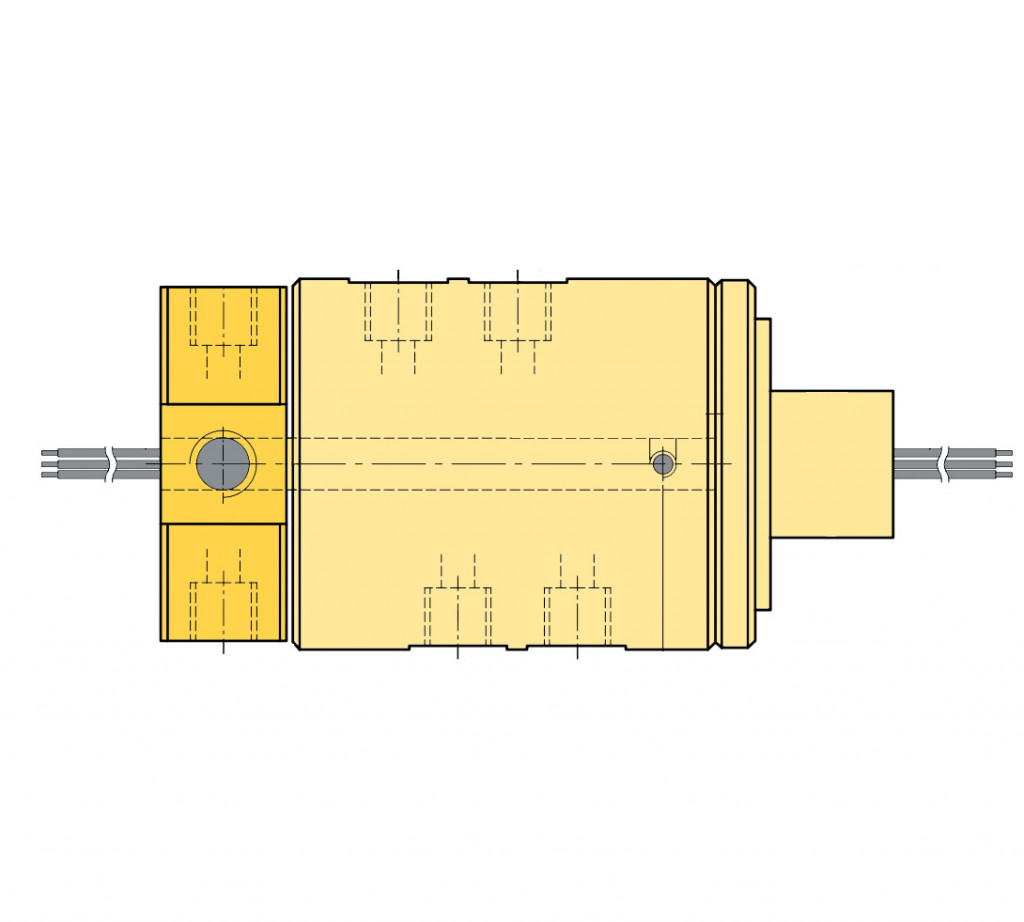

ULFB056-0406 представляет собой четырехканальную поворотную муфту, комбинированную с электрическим токосъемником капсульного или кольцевого типа. Данное устройство предназначено для передачи газа/жидкости и питания/сигналов управления на подвижную часть Вашего устройства. Четыре канала сечением 6 мм имеют подключение G1/8" и предназначены для передачи пара, воды, термомасла, гидравлического масла, пищевых жидкостей и вакуума. Максимальное давление рабочей среды 1 МПа, для вакуума -1,5 кПа.
Электрическая часть устройства может быть выполнена в двух вариантах: капсульный токосъемник или кольцевой. Капсульный токосъемник идеально подходит для передачи сигналов управления (до 2А). Кольцевой токосъемник может комбинировать передачу питания (10А и более) и сигналов управления. Доступны различные комбинации электрических цепей, экранированные кабели, коаксиальный кабель, возможность передачи данных по протоколам Ethernet, USB, Profibus, CanBus и т.д. Данная серия может поставляться без электрического токосъемника.
Конструкция муфты не требует смазки в течение всего срока службы (более 20 млн. об.) и обеспечивает стабильную работу до 250 об./мин. (кратковременно до 1000 об./мин.). Запатентованная конструкция муфты обеспечивает низкий момент сопротивления вращению для устройств данного типа. Устройство может работать в любом направлении вращения, рабочая жидкость/газ может подаваться в любом направлении (от ротора к статору или обратно). Степень пыле-влагозащищённости (может быть увеличена до IP65-68).
Особенности:
- Широкий спектр рабочей жидкости/газа: воздух, горячее масло, жидкости, пар, охлаждающие газа, пищевые жидкости, вакуум.
- Возможность изготовления под более высокое давление.
- Простота монтажа.
- Цепи 2А могут быть подключены параллельно и применяться как цепи #*2A. Например, три параллельные 2A цепи могут использоваться как одна 6A цепь.
- Применим для работы при высоком напряжении и большом токе в токоприемнике (опционально).
- Совместим с высокоскоростной передачей данных (Ethernet, USB, шина Profibus и т.д.).
- Совместим с термопарами различных типов (возможен заказ с экранированным кабелем для термопары). Возможно исполнение для сервоприводов.
- Увеличенная длина подводящих проводов (опционально).
Область применения:
- Гидравлическая техника - подъемные краны, экскаваторы, прессы и т.д.
- Сельскохозяйственный сектор - устройства распределения, поливальные системы.
- Геофизическая область - буровые установки, сверление твердых пород.
- Упаковочная отрасль - системы вакуумной упаковки, разливные линии.
- Индустрия развлечений - узлы пневматический и гидравлических аттракционов.
- Станкостроение - в поворотных столах станков, оснастка станков.
- Робототехника - в поворотных узлах различного назначения.
- Бумажная промышленность - передача пара и горячей жидкости.
- Химическая промышленность - ротационные соединения для передачи охлаждающей жидкости и воздуха.

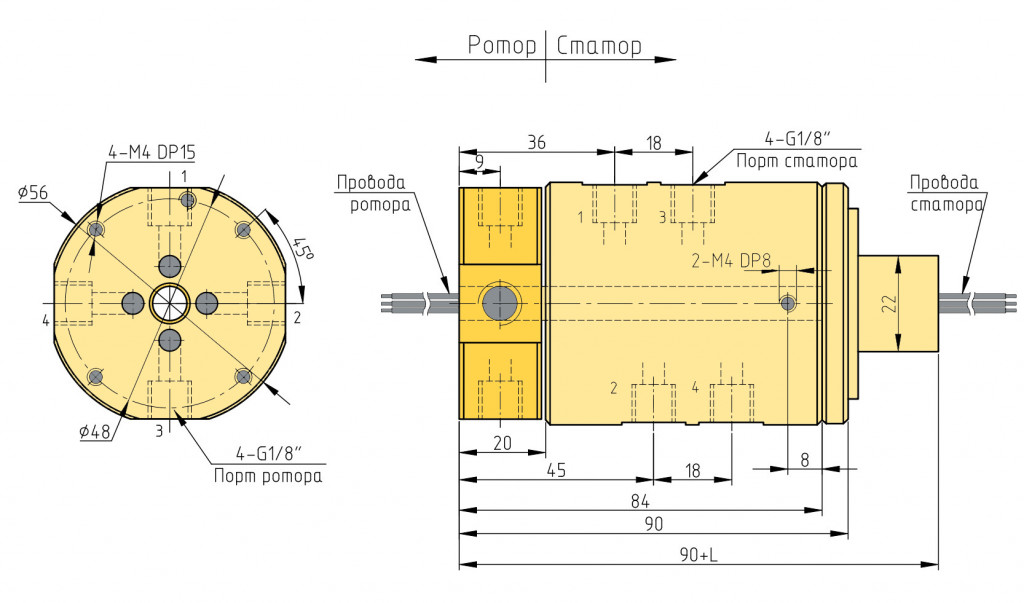

Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во каналов на вход | 4 |
| Кол-во каналов на выход | 4 |
| Соединение на входе | G1/8" |
| Соединение на выходе | G1/8" |
| Размер канала на входе | 6 мм |
| Размер канала на выходе | 6 мм |
| Максимальное отрицательное давление, kPa | 1.5 |
| Максимальное положительное давление, Mpa | 1 |
| Максимальная скорость об/мин | 250 |
| Срок службы, млн. об. | > 20 |
| Длина (Высота) | 84 мм |
| Материал корпуса | алюминиевый сплав |
| Крутящий момент, Н.м. | < 0.4 |
| Покрытие контактов | сплав на основе серебра |
| Электрический шум, Ω (при вращении не более 50 об./мин.) | < 0.01 |
| Электрическая прочность диэлектрика, AC/DC(V) | 500VAC@50Hz,60s |
| Длина подводящего провода | 250 мм |
| Сопротивление изоляции | >500MОм/500VDC |
| Калибр подводящего провода | AWG17# с тефлоновой изоляцией, AWG28# с тефлоновой изоляцией |
| Соответствие требованиям RoHS | соответствует |
| Рабочая температура | от -30°C до 80°C |
| Допустимая влажность | 0% до 85% (без конденсации) |
| Класс IP | IP51 |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULF: Тип ротационного соединения | F: гидравлические |
| 2 | 056-0406: Габариты в мм | 56 мм: 56 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество гидравлических каналов | 01: 4 |
| 4.2 | 06: Проходной диаметр канала в мм | 06: 6 |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W1: Степень IP | W1: IP51 |
| 8 | 50/150: Длина кабеля |
50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |
