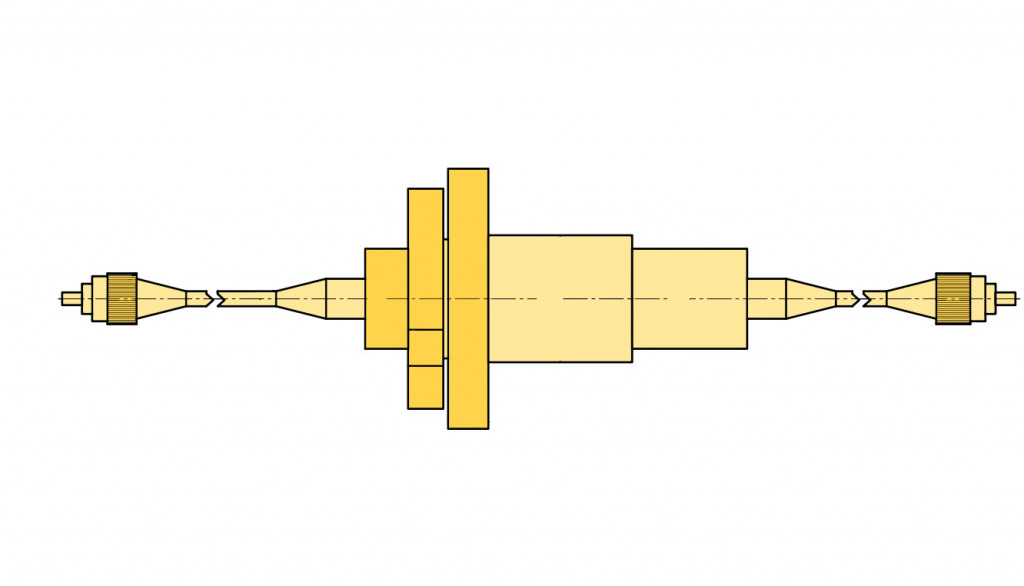

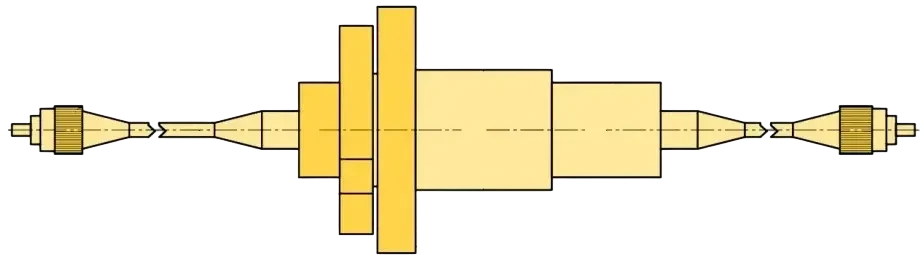

ULC012- серия одноканальных оптических ВКУ
Базовая модель оптических коллекторов серии ULC012 предназначена для передачи оптического сигнала по одному каналу. Оптическая часть токосъемника характеризуется низким уровнем вносимых и обратных потерь (потерь на отражение) для многомодовых волокон. А также отсутствием электромагнитного излучения и перекрестных помех. Выпускается в нескольких модификациях, которые отличаются по следующим параметрам:
- Тип коннектора (FC, ST, SC, LC)
- Окно прозрачности (850нм/1310нм или 1310нм/1550нм)
- Тип оптического волокна (MultiMode, SingleMode)
Корпус устройства изготовлен из нержавеющей стали со степенью защиты IP68 и имеет внешний диаметр всего 12.7мм. Конструкция муфты обеспечивает низкий крутящий момент (менее 0.1 Н.м.) и бесперебойную работу при высокой частоте вращения (2000 об./мин). Вес устройства менее 60 гр. Данное устройство способно работать в условиях низких температур (рабочая температура -45°C до +85°C). Срок службы более 20 миллионов оборотов.
Особенности:
- Выбор типа коннектора (FC, ST, SC, LC).
- Возможен заказ токосъемника с увеличенной длиной оптического волокна (до 10 м).
- Прочный и легкий корпус.
Область применения:
- Промышленные системы с повышенными требованиями к качеству передаваемого сигнала (невосприимчивость к электромагнитному излучению, отсутствие перекрестных помех от оптического волокна).
- Автоматизированные промышленные системы (управление промышленными роботами, связь между компьютером и программируемым логическим контроллером (ПЛК), а также связь между несколькими ПЛК).
- Контрольно-измерительные системы с большим объемом данных (сбор и передача данных от датчиков к центральному блоку).
- Установки альтернативной энергетики (информационные сети ветровых электростанций, блоки управления турбиной и т.д.).
- Медицинское оборудование.
- Видеосистемы с большим объёмом передаваемых данных.
Примечания:
- Все измерения вносимых потерь и обратных потерь выполняются путем соединения ULC012 с источником света через сращивание волокон (без использования разъемов).
- Вносимые потери для всех типов гнезд ULC012, таких как RST, RFC и RFCX, измеряются с помощью разъемов аналогичного типа. Их обратные потери не измеряются.
Сертификат соответствия
Получить коммерческое предложение
Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во оптических каналов | 1 |
| Максимальная скорость об/мин | 2000 |
| Срок службы, млн. об. | > 20 |
| Тип оптического волокна | многоканальный режим, одно-канальный режим |
| Длина волны, нм | 850, 1310, 1550 |
| Вносимые потери | <1.2 дБ SingleMode, <0.7 дБ MultiMode |
| Колебания вносимых потерь при вращении | <0.4 дБ MultiMode, <0.6 дБ SingleMode |
| Потери на отражение | ≥40 dB (без разъемов MultiMode), ≥55 dB (без разъемов SingleMode) |
| Полоса пропускания, нм | 50 |
| Максимальна мощность оптического сигнала, Вт | 0.5 |
| Длина оптического волокна | 1000 мм |
| Тип разъема | LC, ST, SC, FC |
| Класс IP | IP68 |
| Материал корпуса | нержавеющая сталь |
| Внешний диаметр | 12.7 мм |
| Крутящий момент, Н.м. | 0.1 |
| Рабочая температура | от -45°C до 85°C |
| Соответствие требованиям RoHS | соответствует |
| Соответствие СЕ | соответствует |
*Могут иметь место ошибки и изменения в описании модели. Перед оплатой счета уточните размеры и характеристики модели у менеджера
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
ULC
1
012
2
F
3
-
01
4.1
1
4.2
F
4.3
-
00P
5
-
00
6
-
W8
7
-
50/150
8
-
T0
9
-
С
10
| 1 | ULC: Тип ротационного соединения | C: оптика |
| 2 | 012: Габариты в мм | 12.7 мм: 12.7 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество оптических каналов | 01: 1 |
| 4.2 | 1: Тип оптического волокна | 1: 9/125 um (SingleMode) 2: 50/125 um (MultiMode) 3: 62.5/125 um (MultiMode) |
| 4.3 | F: Тип разъема | F: FC разъем L: LC разъем S: SC разъем T: ST разъем |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W: Степень IP | W8: IP68 |
| 8 | 50/150: Длина кабеля | 50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |
×
![]()
