ULC017 - Высокоскоростной оптический вращающийся переход
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

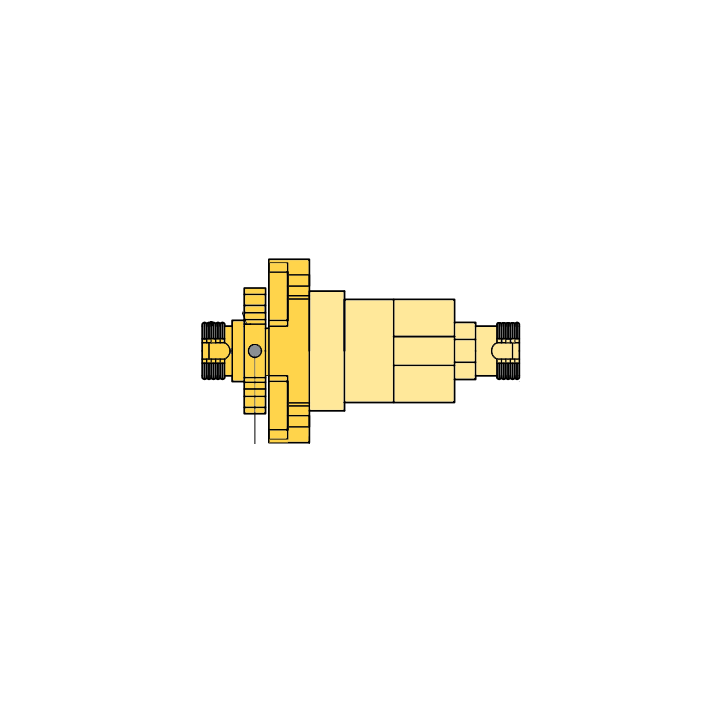

ULC017 - высокоскоростное миниатюрное вращающееся контактное устройство (ВКУ) для передачи оптического сигнала. Благодаря уникально малому внешнему диаметру корпуса (17 мм), ULC017 идеально подходит для применений с жесткими ограничениями по пространству. Оптическая часть токосъемника характеризуется низким уровнем вносимых и обратных потерь (потерь на отражение) для многомодовых волокон, а также полным отсутствием электромагнитного излучения и перекрестных помех. Выпускается в нескольких модификациях, которые отличаются по следующим параметрам:
- Тип коннектора (FC, ST, SC, LC)
- Окно прозрачности (850нм/1310нм или 1310нм/1550нм)
- Тип оптического волокна (MultiMode, SingleMode)
Корпус устройства изготовлен из нержавеющей стали со степенью защиты IP68, обеспечивая надежную работу в тяжелых условиях. Конструкция оптической муфты гарантирует низкий крутящий момент (менее 0.1 Н.м.) и стабильную работу при экстремально высоких скоростях вращения (до 3000 об./мин). Вес устройства менее 50 гр. ULC017 способен работать в широком диапазоне температур (рабочая температура -40°C до +85°C). Срок службы превышает 20 миллионов оборотов.
Особенности:
- Экстремально малый размер: Внешний диаметр всего 17 мм.
- Высокая скорость: Рабочая скорость до 3000 об./мин.
- Выбор типа коннектора (FC, ST, SC, LC).
- Возможен заказ токосъемника с увеличенной длиной оптического волокна (до 10 м).
- Прочный и герметичный корпус из нержавеющей стали (IP68).
- Низкий крутящий момент.
- Длительный срок службы.
- Широкий температурный диапазон.
Область применения:
- Робототехника: Компактные шарниры манипуляторов, поворотные столы.
- Медицинское оборудование: Вращающиеся части диагностических аппаратов (КТ, МРТ - где недопустимы помехи), эндоскопы.
- Системы видеонаблюдения: Панорамные камеры (PTZ), требующие передачи высококачественного видео без помех.
- Испытательные стенды и измерительные системы: Точная передача данных с вращающихся датчиков.
- Аэрокосмическая и оборонная промышленность: Компактные гиростабилизированные платформы, системы наведения.
- Промышленная автоматизация: Компактные вращающиеся узлы станков, передача данных в условиях сильных электромагнитных помех.
Примечания:
- Все измерения вносимых потерь и обратных потерь выполняются путем соединения ULC017 с источником света через сращивание волокон (без использования разъемов).
- Вносимые потери для всех типов гнезд ULC017, таких как RST, RFC и RFCX, измеряются с помощью разъемов аналогичного типа. Их обратные потери не измеряются.

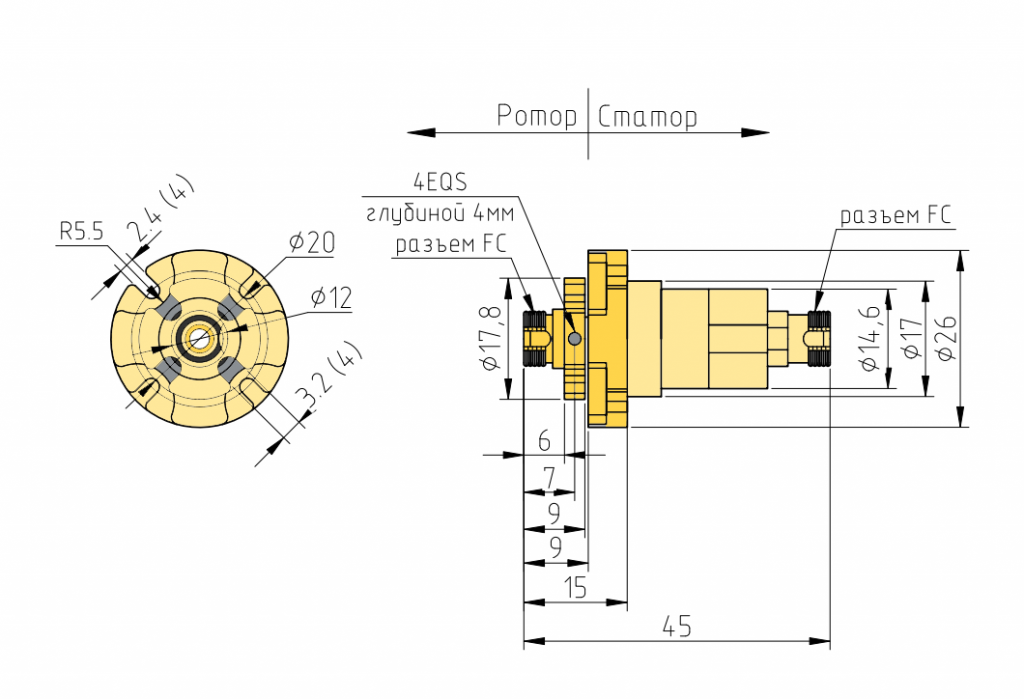

Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во оптических каналов | 1 |
| Максимальная скорость об/мин | 2000 |
| Срок службы, млн. об. | > 200 |
| Тип оптического волокна | многоканальный режим, одно-канальный режим |
| Длина волны, нм | 850, 1310, 1650 |
| Вносимые потери | <3 dB |
| Колебания вносимых потерь при вращении | < 2 dB, < 0.5 dB, < 3 dB |
| Потери на отражение | 45 dB, > 40 dB, > 30 dB |
| Длина оптического волокна | 1000 мм |
| Тип разъема | FC |
| Класс IP | IP68 |
| Материал корпуса | нержавеющая сталь |
| Внешний диаметр | 17 мм |
| Вес | 0 г |
| Крутящий момент, Н.м. | < 0.01 |
| Рабочая температура | от -40°C до 65°C |
| Соответствие требованиям RoHS | соответствует |
| Соответствие СЕ | соответствует |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULC: Тип ротационного соединения | C: оптика |
| 2 | 017: Габариты в мм | 17 мм: 17 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество оптических каналов | 01: 1 |
| 4.2 | 1: Тип оптического волокна |
1: 9/125 um (SingleMode) 2: 50/125 um (MultiMode) 3: 62.5/125 um (MultiMode) |
| 4.3 | F: Тип разъема | F: FC разъем |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W8: Степень IP | W8: IP68 |
| 8 | 50/150: Длина кабеля |
50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |
