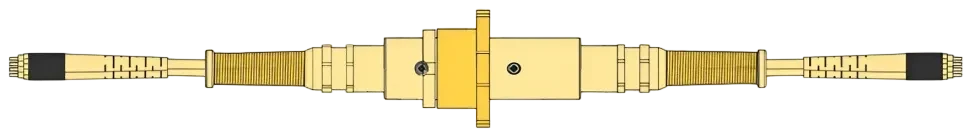

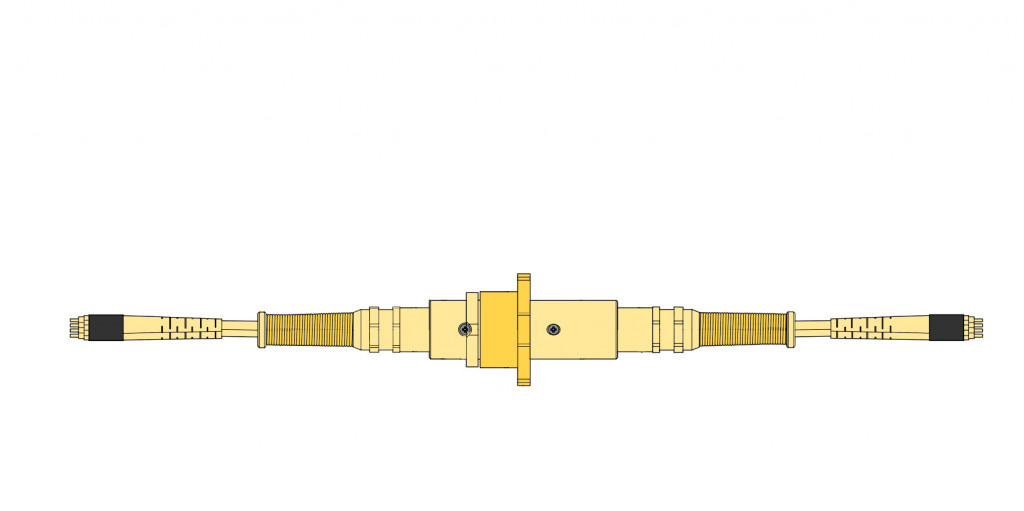

ULC026 - серия четырехканальных оптических ВКУ
ULC026 - ротационное оптическое соединение с возможностью передачи сигнала по четырем независимым оптоволоконным каналам. Оптические муфты этой серии характеризуются низким уровнем вносимых и обратных потерь (потери на отражение) для многомодовых волокон, а также отсутствием электромагнитного излучения и перекрестных помех. Выпускается в нескольких модификациях, которые отличаются по следующим параметрам:
- Тип коннектора (FC, ST, SC, LC)
- Окно прозрачности (850нм/1310нм или 1310нм/1550нм)
- Тип оптического волокна (MultiMode, SingleMode)

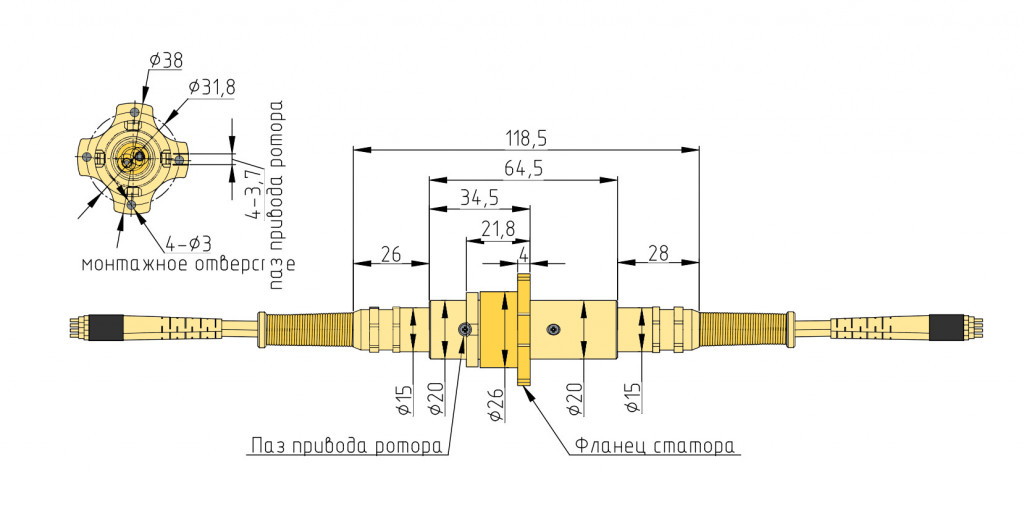

Корпус устройства выполнен из нержавеющей стали со степенью пыле-влаго-защиты IP68. Внешний диаметр корпуса всего 26.0 мм, длина - 118.5 мм. Устройство может эксплуатироваться в различных климатических зонах (рабочая температура -20°C до 60°C, хранения от -20°C до 60°C). Особая конструкция муфты обеспечивает продолжительный срок службы (более 200 млн. об.) и высокую частоту вращения (до 400 об./мин.).
Особенности:
- Компактный и легкий корпус.
- Низкий стартовый момент вращения.
- Выбор типа коннектора (FC, ST, SC, LC).
- Возможен заказ токосъемника с увеличенной длиной оптического волокна (до 10 м).
Область применения:
- Промышленные системы с повышенными требованиями к качеству передаваемого сигнала (невосприимчивость к электромагнитному излучению, отсутствие перекрестных помех от оптического волокна)
- Автоматизированные промышленные системы (управление промышленными роботами, связь между компьютером и программируемым логическим контроллером (ПЛК), а также связь между несколькими ПЛК)
- Контрольно-измерительные системы с большим объемом данных (сбор и передача данных от датчиков к центральному блоку)
- Установки альтернативной энергетики (информационные сети ветровых электростанций, блоки управления турбиной и т.д.)
- Медицинское оборудование
- Видеосистемы с большим объёмом передаваемых данных
Примечания:
- Все измерения вносимых потерь и обратных потерь выполняются путем соединения ULC026 с источником света через сращивание волокон (без использования разъемов). Вносимые потери для всех типов гнезд ULC026, таких как RST, RFC и RFCX, измеряются с помощью разъемов аналогичного типа. Их обратные потери не измеряются.
Сертификат соответствия
Получить коммерческое предложение
Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во оптических каналов | 4 |
| Максимальная скорость об/мин | 400 |
| Срок службы, млн. об. | 200, > 200 |
| Варианты исполнения | C |
| Тип оптического волокна | многоканальный режим, одно-канальный режим |
| Длина волны, нм | 850, 1310, 1550 |
| Вносимые потери | <4 дБ SingleMode, <3.5 дБ MultiMode |
| Колебания вносимых потерь при вращении | <2 дБ SingleMode, <1 дБ MultiMode |
| Потери на отражение | ≥40 dB (без разъемов MultiMode), ≥50 dB (без разъемов) |
| Полоса пропускания, нм | 50 |
| Максимальна мощность оптического сигнала, Вт | 0.5 |
| Длина оптического волокна | 1000 мм |
| Тип разъема | LC, ST, SC, FC |
| Класс IP | IP68 |
| Материал корпуса | нержавеющая сталь |
| Внешний диаметр | 26 мм |
| Крутящий момент, Н.м. | 0.1 |
| Рабочая температура | от -20°C до 60°C |
| Соответствие требованиям RoHS | соответствует |
| Соответствие СЕ | соответствует |
*Могут иметь место ошибки и изменения в описании модели. Перед оплатой счета уточните размеры и характеристики модели у менеджера
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
ULC
1
026
2
F
3
-
01
4.1
1
4.2
F
4.3
-
00P
5
-
00
6
-
W8
7
-
50/150
8
-
T0
9
-
С
10
| 1 | ULC: Тип ротационного соединения | C: оптика |
| 2 | 026: Габариты в мм | 26 мм: 26 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество оптических каналов | 01: 4 |
| 4.2 | 1: Тип оптического волокна | 1: 9/125 um (SingleMode) 2: 50/125 um (MultiMode) 3: 62.5/125 um (MultiMode) |
| 4.3 | F: Тип разъема | F: FC разъем L: LC разъем S: SC разъем T: ST разъем |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W: Степень IP | W8: IP68 |
| 8 | 50/150: Длина кабеля | 50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |
×
![]()
