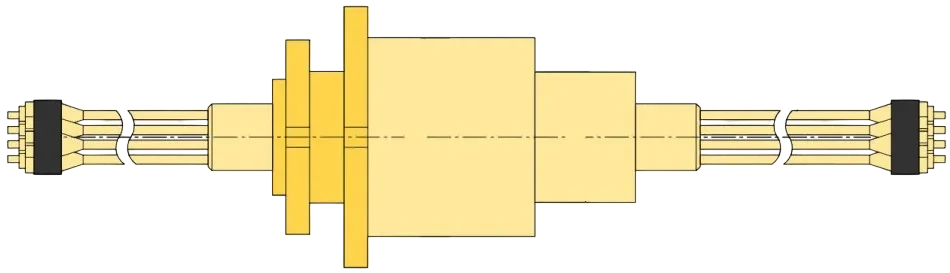

ULC067 - серия двухканальных оптических ВКУ

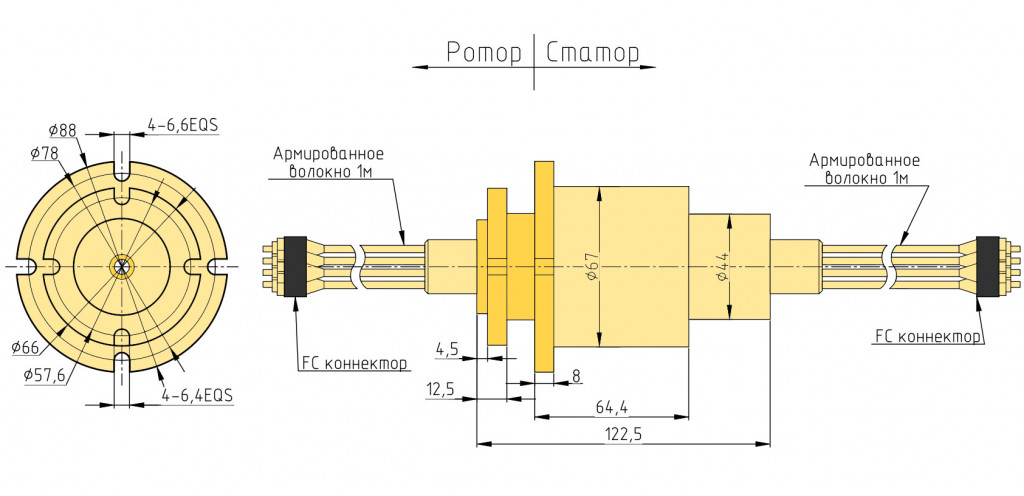

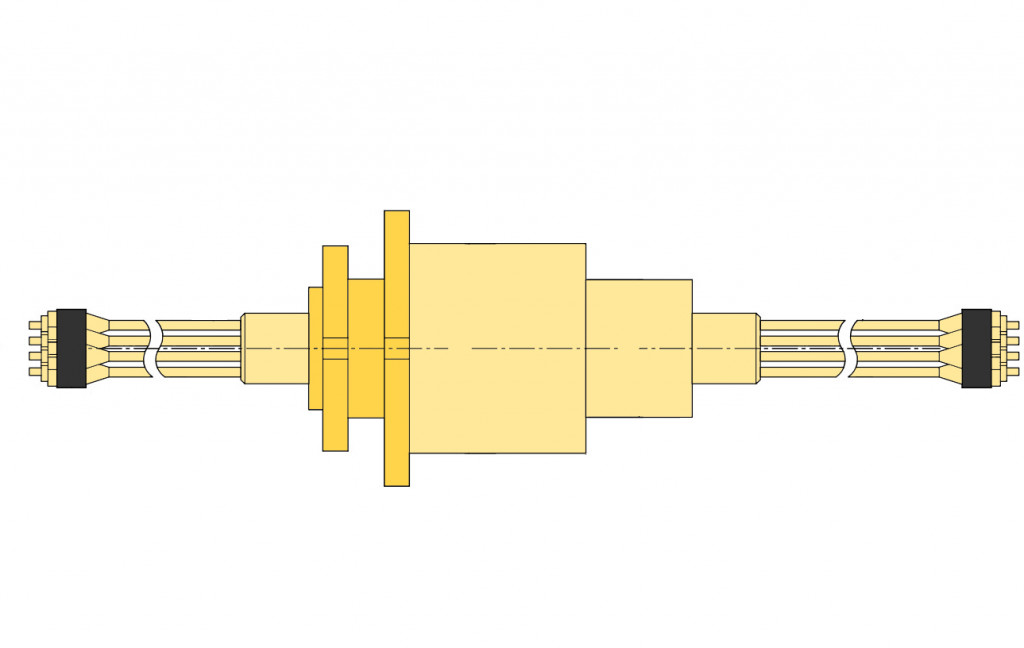

ULC067 — двухканальное вращающееся оптическое контактное устройство. Характеризуется низким уровнем вносимых и обратных потерь для многомодовых волокон, отсутствием электромагнитного излучения и перекрестных помех. Выпускается в модификациях, отличающихся по параметрам:
- Тип коннектора: FC, ST, SC, LC
- Окно прозрачности: 850нм/1310нм или 1310нм/1550нм
- Тип оптического волокна: MultiMode, SingleMode
Конструкция:
- Корпус из нержавеющей стали со степенью защиты IP68.
- Рабочая температура: -45°C до 85°C.
- Температура хранения: -50°C до 85°C.
- Конструкция обеспечивает работу на скорости до 400 об./мин и срок службы более 20 млн. оборотов.
Особенности:
- Выбор типа коннектора (FC, ST, SC, LC).
- Возможен заказ с увеличенной длиной оптического волокна (до 10 м).
Область применения:
- Промышленные системы с повышенными требованиями к качеству сигнала.
- Автоматизированные системы (роботы, связь ПЛК-ПК, ПЛК-ПЛК).
- Контрольно-измерительные системы (передача данных с датчиков).
- Установки альтернативной энергетики (ветроэлектростанции).
- Медицинское оборудование.
- Видеосистемы с высоким объемом данных.
Примечания:
- Измерения вносимых/обратных потерь выполняются через сращивание волокон (без разъемов).
- Вносимые потери для гнезд ULC067 (RST, RFC, RFCX) измеряются разъемами аналогичного типа.
- Обратные потери не измеряются.
Сертификат соответствия
Получить коммерческое предложение
Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во оптических каналов | 2 |
| Максимальная скорость об/мин | 400 |
| Срок службы, млн. об. | > 20 |
| Варианты исполнения | C |
| Тип оптического волокна | многоканальный режим, одно-канальный режим |
| Длина волны, нм | 850, 1310, 1550 |
| Вносимые потери | <4 дБ SingleMode, <3.5 дБ MultiMode |
| Колебания вносимых потерь при вращении | <2 дБ SingleMode, <1 дБ MultiMode |
| Потери на отражение | ≥40 dB (без разъемов MultiMode), ≥50 dB (без разъемов) |
| Полоса пропускания, нм | 50 |
| Максимальна мощность оптического сигнала, Вт | 0.5 |
| Длина оптического волокна | 1000 мм |
| Тип разъема | LC, ST, SC, FC |
| Класс IP | IP68 |
| Материал корпуса | нержавеющая сталь |
| Внешний диаметр | 67 мм |
| Крутящий момент, Н.м. | 0.1 |
| Рабочая температура | от -45°C до 85°C |
| Соответствие требованиям RoHS | соответствует |
| Соответствие СЕ | соответствует |
*Могут иметь место ошибки и изменения в описании модели. Перед оплатой счета уточните размеры и характеристики модели у менеджера
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
ULC
1
067
2
F
3
-
01
4.1
1
4.2
F
4.3
-
00P
5
-
00
6
-
W8
7
-
50/150
8
-
T0
9
-
С
10
| 1 | ULC: Тип ротационного соединения | C: оптика |
| 2 | 067: Габариты в мм | 67 мм: 67 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 01: Количество оптических каналов | 01: 2 |
| 4.2 | 1: Тип оптического волокна | 1: 9/125 um (SingleMode) 2: 50/125 um (MultiMode) 3: 62.5/125 um (MultiMode) |
| 4.3 | F: Тип разъема | F: FC разъем L: LC разъем S: SC разъем T: ST разъем |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W: Степень IP | W1: IP51 |
| 8 | 50/150: Длина кабеля | 50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |
×
![]()
