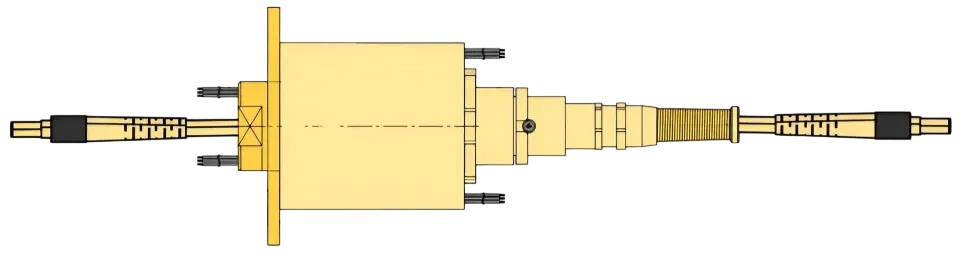

ULCB056-02 - Комбинированное ВКУ с четырьмя оптическими каналами
Заказ товара
Для того, чтобы сделать заказ, вы можете:
Прислать заявку по почте ring@upel.ru
Позвонить по тел./отправить факс на +7 (499) 490-03-65
Написать в Whatsapp
Мы работаем только с юридическими лицами. Соответственно, при оплате наших товаров используется только безналичный расчет. По предоплате и с НДС. Минимальная сумма заказа составляет пять тысяч рублей. Счет действителен в течение 3 рабочих дней.
Сроки отгрузки также указываются и в коммерческом предложении, и в счете. Мы делаем все возможные скидки крупным и постоянным клиентам. Если у вас есть достаточно крупный заказ или вы готовы заказывать регулярно - вам стоит обратиться к менеджеру и обсудить свою ПЕРСОНАЛЬНУЮ скидку.

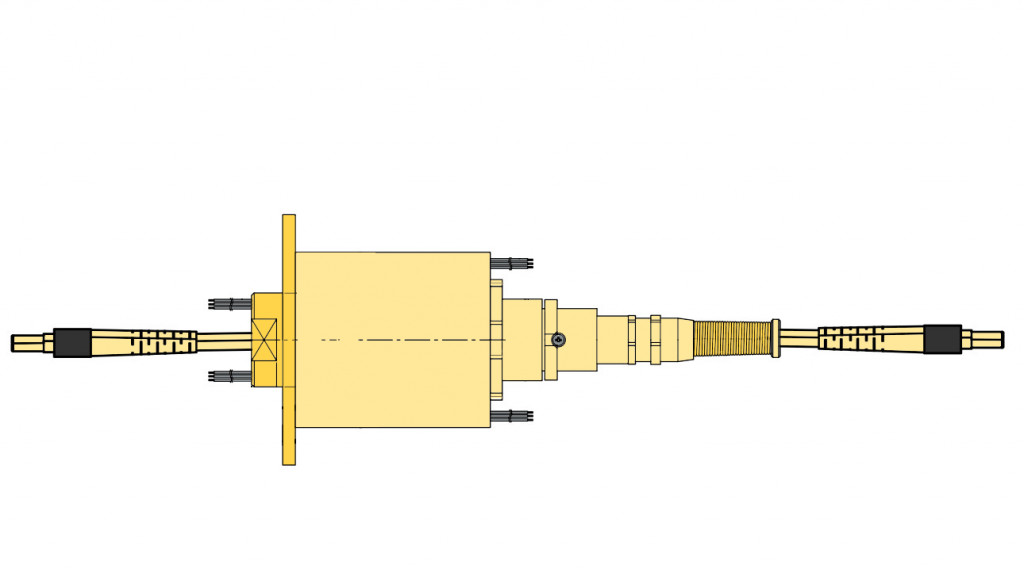

ULCB056-02 - компактное опто-электронное устройство, объединяющее четырёхканальную ротационную оптическую муфту и электрический токосъёмник (до 24 контактов). Корпус диаметром всего 56 мм обеспечивает высокую интеграцию в ограниченные пространства. Запатентованная конструкция оптического тракта и электрических контактов гарантирует срок службы свыше 20 млн. оборотов при максимальной скорости вращения 400 об./мин.
Ключевые характеристики:
- Оптическая часть: 4 независимых канала передачи сигнала.
- Электрическая часть: До 24 скользящих контактов (сигнальное исполнение).
- Корпус: Компактный дизайн с внешним диаметром 56 мм.
- Надёжность: Срок службы >20 млн. оборотов.
- Производительность: Максимальная скорость вращения 400 об./мин.
Особенности:
- Комбинированная передача оптических и электрических сигналов в едином корпусе.
- Компактные габариты для монтажа в стеснённых условиях.
- Высокая износостойкость и длительный ресурс работы.
- Стабильная передача данных на высоких скоростях вращения.
Область применения:
- Промышленные роботизированные комплексы (связь между вращающимися элементами).
- Прецизионное оборудование с ротационными платформами (медицинские сканеры, испытательные стенды).
- Системы передачи данных в условиях ЭМ-помех (ветрогенераторы, автоматизированные линии).
- Высокоскоростные системы видеонаблюдения с поворотными механизмами.
Примечание:
Устройство оптимизировано для совместной передачи оптических и электрических сигналов без взаимных помех. Все параметры подтверждены испытаниями при номинальных нагрузках.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Кол-во оптических каналов | 4 |
| Общее кол-во контактов | 2 |
| Кол-во контактов 5А | 0 |
| Кол-во контактов 10А | 0 |
| Максимальная скорость об/мин | 250 |
| Срок службы, млн. об. | > 200 |
| Тип оптического волокна | многоканальный режим, одно-канальный режим |
| Длина волны, нм | 850, 1310, 1550 |
| Вносимые потери | <4 дБ SingleMode, <3.5 дБ MultiMode |
| Колебания вносимых потерь при вращении | <2 дБ SingleMode, <1 дБ MultiMode |
| Потери на отражение | ≥40 dB (без разъемов MultiMode), ≥50 dB (без разъемов) |
| Полоса пропускания, нм | 50 |
| Максимальна мощность оптического сигнала, Вт | 0.5 |
| Длина оптического волокна | 1000 мм |
| Тип разъема | LC, ST, SC, FC |
| Электрический шум, Ω (при вращении не более 50 об./мин.) | < 0.01 |
| Покрытие контактов | сплав на основе серебра |
| Калибр подводящего провода | AWG17# с тефлоновой изоляцией, AWG22# с тефлоновой изоляцией |
| Длина подводящего провода | 300 мм |
| Электрическая прочность диэлектрика, AC/DC(V) | 500VAC@50Hz,60s |
| Сопротивление изоляции | >1000MОм/500VDC |
| Класс IP | IP51, IP68 (опционально) |
| Материал корпуса | нержавеющая сталь, алюминиевый сплав |

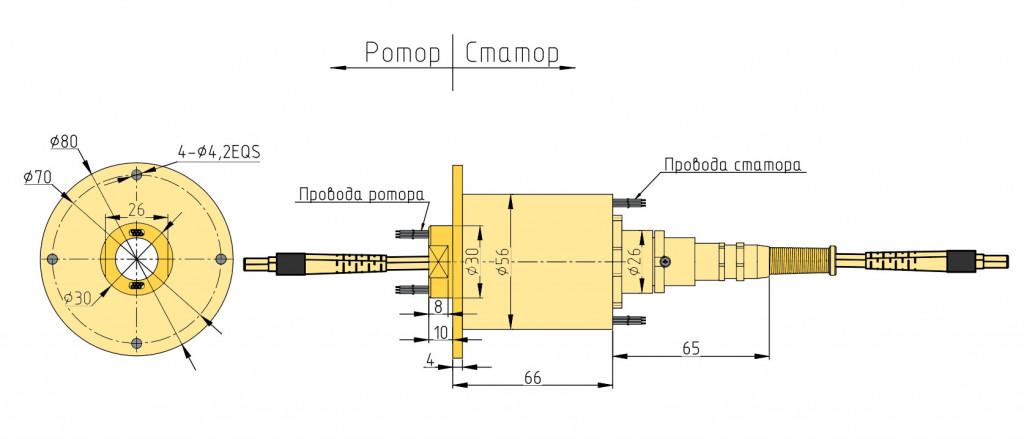

| Внешний диаметр | 56 мм |
| Длина (Высота) | 34 мм |
| Крутящий момент, Н.м. | 0.1 + 0.03 на каждые шесть контактов |
| Рабочая температура | от -30°C до 80°C |
| Соответствие требованиям RoHS | соответствует |
| Соответствие СЕ | соответствует |
Примечание: технические характеристики могут изменяться производителем без предварительного уведомления
Маркировка моделей
Данную модель Вы можете заказать в индивидуальном исполнении. Воспользуйтесь таблицей ниже, для определения кода изделия
| 1 | ULCB: Тип ротационного соединения | C: оптика |
| 2 | 056-02: Габариты в мм | 56 мм: 56 мм внешний диаметр |
| 3 | F: Тип фланца | - : отсутствие фланца |
| 4.1 | 04: Количество оптических каналов | 04: 4 |
| 4.2 | 1: Тип оптического волокна |
1: 9/125 um (SingleMode) 2: 50/125 um (MultiMode) 3: 62.5/125 um (MultiMode) |
| 4.3 | F: Тип разъема |
F: FC разъем L: LC разъем S: SC разъем T: ST разъем |
| 5 | 00P: Количество силовых контактов и максимальный ток | 00P: допустимый ток 10А на контакт |
| 6 | 00: Количество сигнальных контактов и тип сигнала | 00: кол-во контактов |
| 7 | W8: Степень IP | W8: IP68 |
| 8 | 50/150: Длина кабеля |
50: 500 мм длина кабеля ротора 150: 1500 мм длина кабеля статора |
| 9 | T0: Рабочая температура | T0: -50 градусов Цельсия |
| 10 | C: Исполнение | C: стандартное |
Стандартные модели
| Модель | Наличие |
|---|---|
| заказ |
