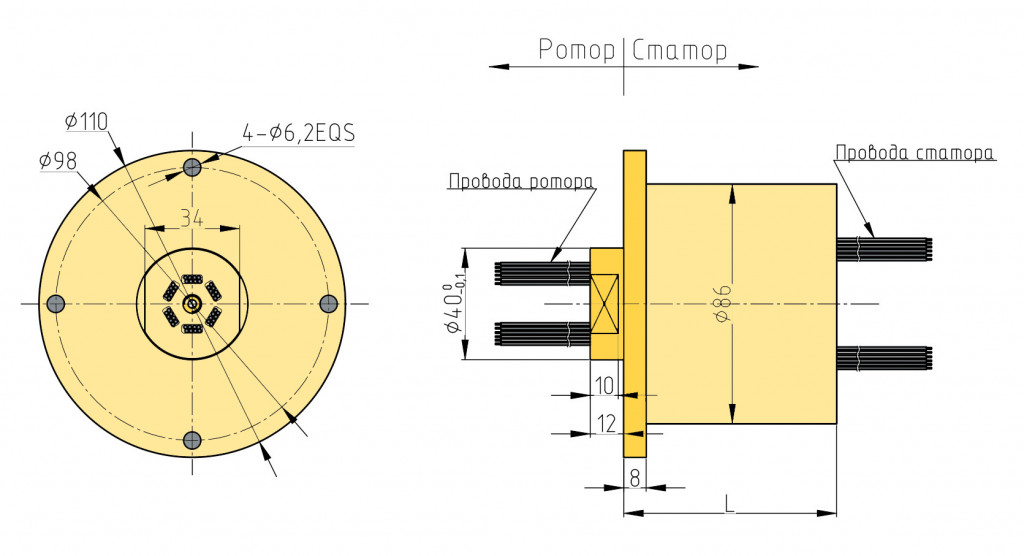

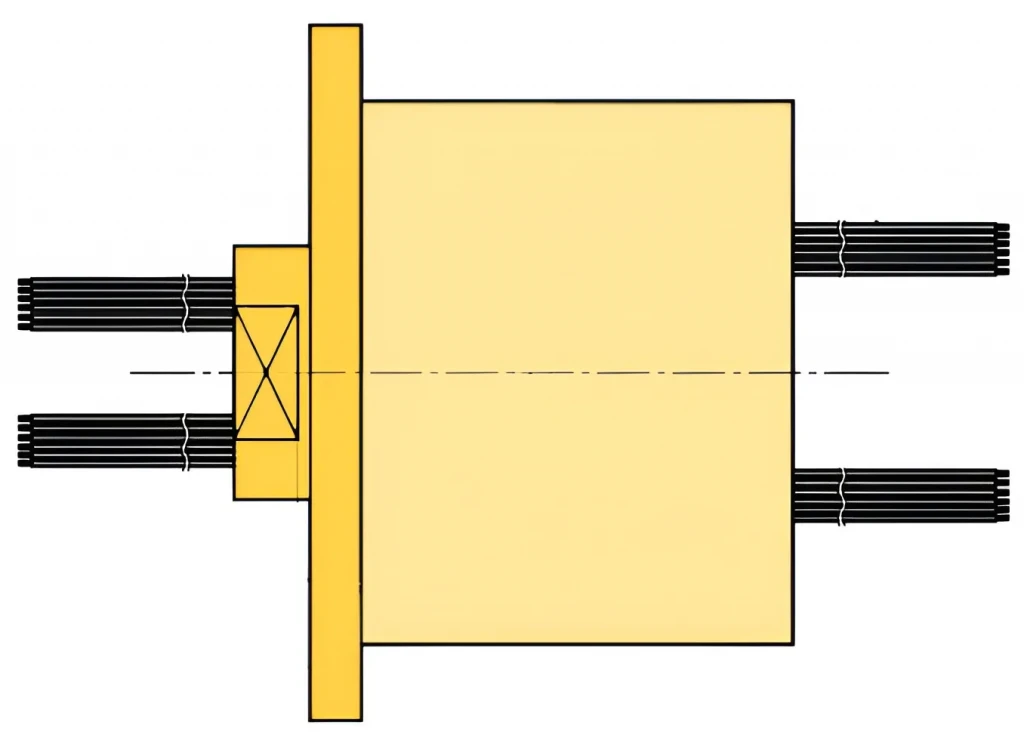

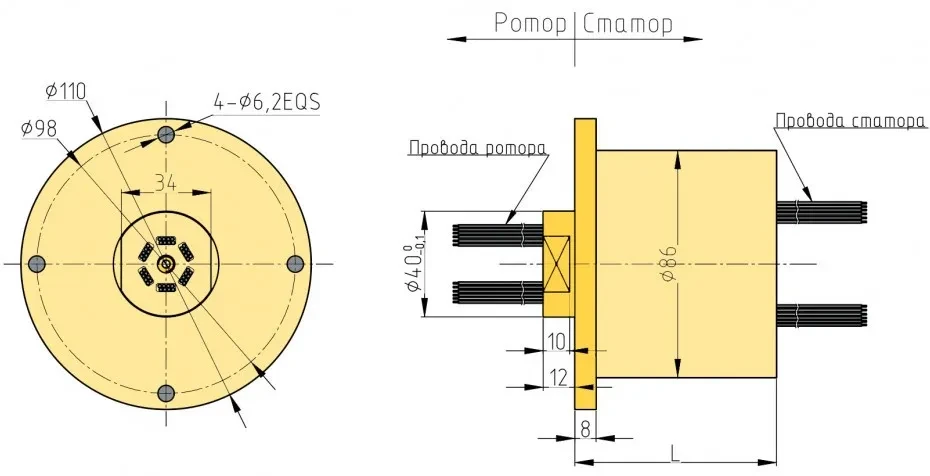

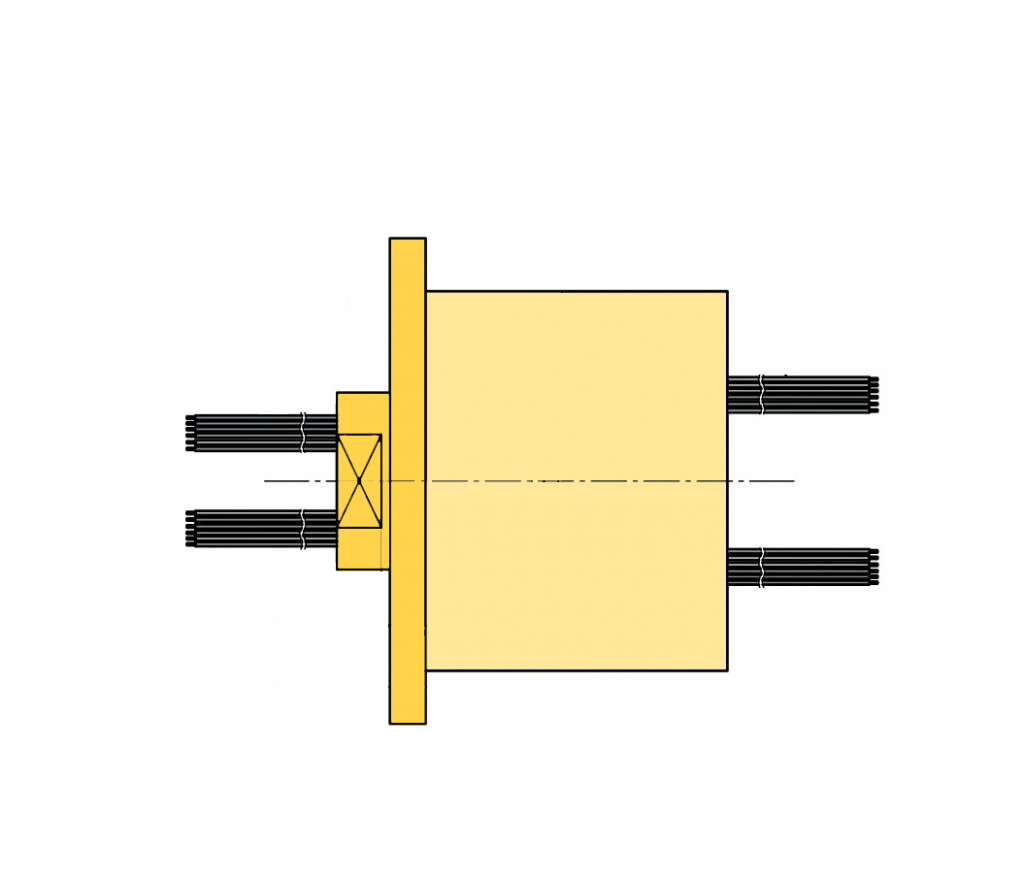

ULCB086-01 - комбинированное вращающееся контактное устройство (ВКУ) обеспечивающее передачу электрического и оптического сигнала. За счет увеличенного внешнего диаметра корпуса (86.0 мм), электрическая часть устройства может быть реализована в виде 72 независимых контактов с допустимой нагрузкой 5А/440В. Силовые контакты в стандартной конфигурации допускают нагрузку 10А/440В. Возможна комбинация силовых и сигнальных контактов, а так же комбинация с Ethernet, USB и т.д. Оптическая часть представлена одноканальной оптической муфтой. Оптическая часть токосъемника характеризуется низким уровнем вносимых и обратных потерь (потери на отражение) для многомодовых волокон. Выпускается в нескольких модификациях, которые отличаются по следующим параметрам:

• Тип коннектора (FC, ST, SC, LC)
• Окно прозрачности (850нм/1310нм или 1310нм/1550нм)
• Тип оптического волокна (MultiMode, SingleMode)
• Кол-во и характеристики электрических цепей

Рабочая температура данного устройства -30°C до 85°C (возможно исполнение для стран с холодным климатом, до -45°C), температура хранения -50°C до 85°C. Корпус устройства состоит из двух частей (возможен демонтаж оптической муфты). Внешний корпус отвечает за передачу электрического сигнала, выполнен из сплава алюминия, имеет степень защиты IP51. Центральная часть устройства представляет собой оптическую ротационную муфту в корпусе из нержавеющей стали с IP68.

Запатентованная конструкция щеток электрической части токосъемника и бесконтактная конструкция оптического перехода обеспечивают продолжительный срок службы всего устройства (более 20 млн. об.), высокую максимальную скорость вращения для устройств данного класса (250 об./мин.), низкий уровень электрических помех и высокое качество передаваемого оптического сигнала. Так же стоит отметить низкий стартовый момент вращения.

Особенности:

• Выбор типа коннектора (FC, ST, SC, LC).
• Возможен заказ токосъемника с увеличенной длиной оптического волокна и подводящих проводов (до 10 м).
• Компактный и легкий корпус.
• Количество электрических выводов от 1 до 72.
• Возможность изготовления моделей для больших напряжения и токов (50А и выше).
• Скорость передачи по электрическим контактам до 500 МГц.
• Совместим с высокоскоростной передачей данных (Ethernet и USB, шина Profibus).
• Совместим с сигнальными проводами, коаксиальным проводом, проводом питания, а также с термопарой.

Область применения:

• Промышленные системы с повышенными требованиями к качеству передаваемого сигнала (невосприимчивость к электромагнитному излучению, отсутствие перекрестных помех от оптического волокна)
• Автоматизированные промышленные системы (управление промышленными роботами, связь между компьютером и программируемым логическим контроллером (ПЛК), а также связь между несколькими ПЛК)
• Контрольно-измерительные системы с большим объемом данных (сбор и передача данных от датчиков к центральному блоку)
• Установки альтернативной энергетики (информационные сети ветровых электростанций, блоки управления турбиной и т.д.)
• Медицинское оборудование
• Видеосистемы с большим объёмом передаваемых данных

Примечания:

1. Цепи 5А могут быть подключены параллельно и применяться как цепи #*5A.
   • Например, три параллельные 5A цепи могут использоваться как одна 15A цепь.
2. Все измерения вносимых потерь и обратных потерь выполняются путем соединения ULCB086-01 с источником света через сращивание волокон (без использования разъемов).
3. Вносимые потери для всех типов гнезд ULCB086-01, таких как RST, RFC и RFCX, измеряются с помощью разъемов аналогичного типа. Их обратные потери не измеряются.
