ULCB086-08: Отличительной особенностью серии ULCB086-02 являются ее компактные размеры. При внешнем диаметре всего 56.0 мм устройство позволяет передавать сигнал по двум независимым оптическим каналам и электрический сигнал (до 24-х скользящих контактов в сигнальном исполнении). Оптическая часть ВКУ характеризуется низким уровнем вносимых и обратных потерь (потери на отражение) для многомодовых волокон. Выпускается в нескольких модификациях, которые отличаются по следующим параметрам:

• Тип коннектора (FC, ST, SC, LC)
• Окно прозрачности (850нм/1310нм или 1310нм/1550нм)
• Тип оптического волокна (MultiMode, SingleMode)
• Кол-во и характеристики электрических цепей

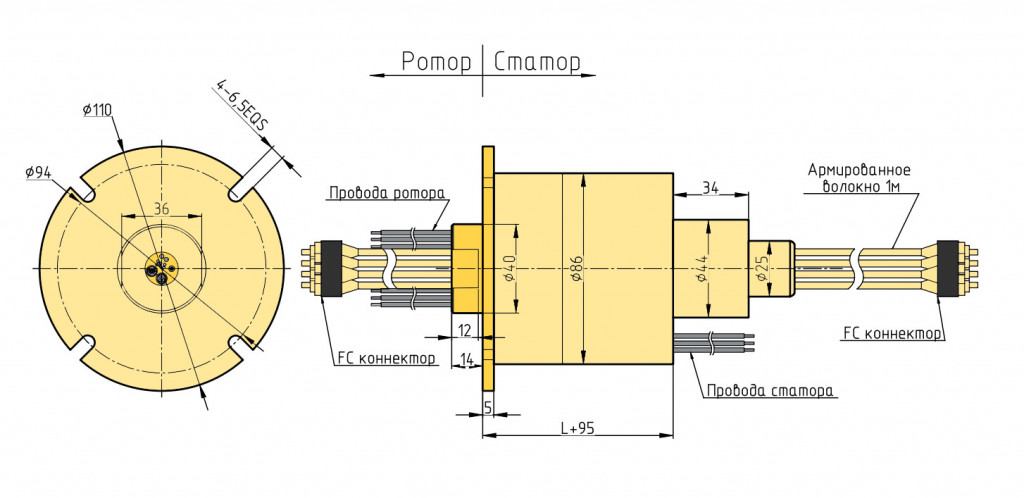

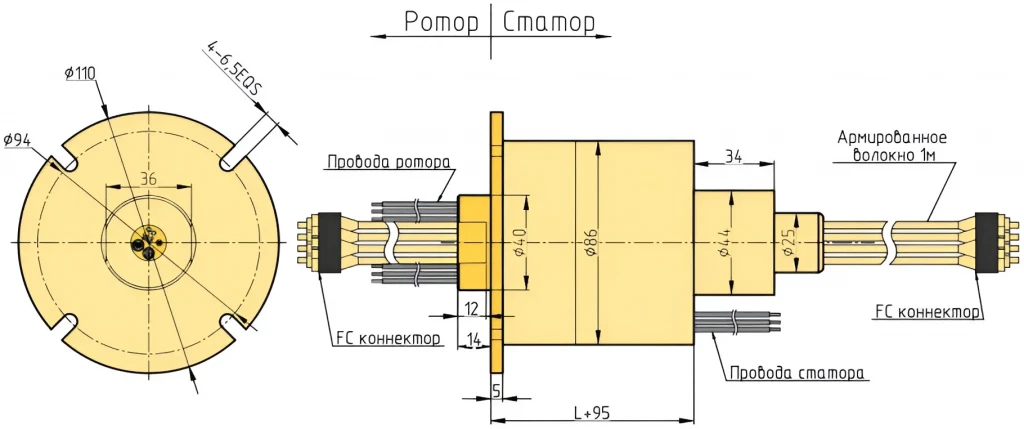

Устройство состоит из двух частей: оптической муфты и электрического ВКУ. Оптическая муфта выполнена в корпусе из нержавеющей стали со степенью защиты IP68. Электрическая часть построена вокруг оптической муфты. Внешний корпус ВКУ сделан из сплава алюминия (IP51). Устройство может быть изготовлено с повышенной степенью защиты (IP68, опционально) и в особом климатическом исполнении для использования в условиях низких температур (стандартная рабочая температура устройства от -30°C до 85°C).

Запатентованная конструкция щеток электрической части токосъемника и бесконтактная конструкция оптического перехода обеспечивают продолжительный срок службы всего устройства (более 20 млн. об.), высокую максимальную скорость вращения для устройств данного класса (250 об./мин.), низкий уровень электрических помех и высокое качество передаваемого оптического сигнала.

Особенности:

• Легкий и компактный корпус.
• Низкий стартовый момент вращения.
• Выбор типа коннектора (FC, ST, SC, LC).
• Возможен заказ токосъемника с увеличенной длиной оптического волокна и подводящих проводов (до 10 м).
• Количество электрических выводов от 1 до 48.
• Возможность изготовления моделей для больших напряжений и токов (50А и выше).
• Скорость передачи по электрическим контактам до 500 МГц.
• Совместим с высокоскоростной передачей данных (Ethernet и USB, шина Profibus).
• Совместим с сигнальными проводами, коаксиальным проводом, проводом питания, а также с термопарой.

Область применения:

• Промышленные системы с повышенными требованиями к качеству передаваемого сигнала (невосприимчивость к электромагнитному излучению, отсутствие перекрестных помех от оптического волокна)
• Автоматизированные промышленные системы (управление промышленными роботами, связь между компьютером и программируемым логическим контроллером (ПЛК), а также связь между несколькими ПЛК)
• Контрольно-измерительные системы с большим объемом данных (сбор и передача данных от датчиков к центральному блоку)
• Установки альтернативной энергетики (информационные сети ветровых электростанций, блоки управления турбиной и т.д.)
• Медицинское оборудование
• Видеосистемы с большим объёмом передаваемых данных

Примечания:

• Цепи 5А могут быть подключены параллельно и применяться как цепи 5A. Например, три параллельные 5A цепи могут использоваться как одна 15A цепь.
• Все измерения вносимых потерь и обратных потерь выполняются путем соединения ULCB086-08 с источником света через сращивание волокон (без использования разъемов). Вносимые потери для всех типов гнезд ULCB086-08, таких как RST, RFC и RFCX, измеряются с помощью разъемов аналогичного типа. Их обратные потери не измеряются.
