проектирование и поставка контактных колец и токосъемников
Пневматические и гидравлические ротационные соединения
Данные контактные кольца специально разработаны для установки сквозным отверстием на вращающийся вал
- Возможность изготовления с кол-вом контактов от 1 до 500
- Нагрузка на токосъемник до 1000А
- Диаметр отверстия под вал от 3 мм до 500 мм.
Возможность изготовления по размерам клиента - Корпус из сплава алюминия, устойчивый к внешнему воздействию

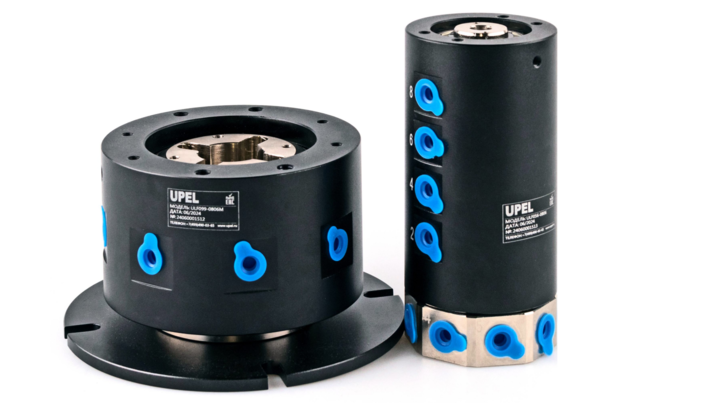

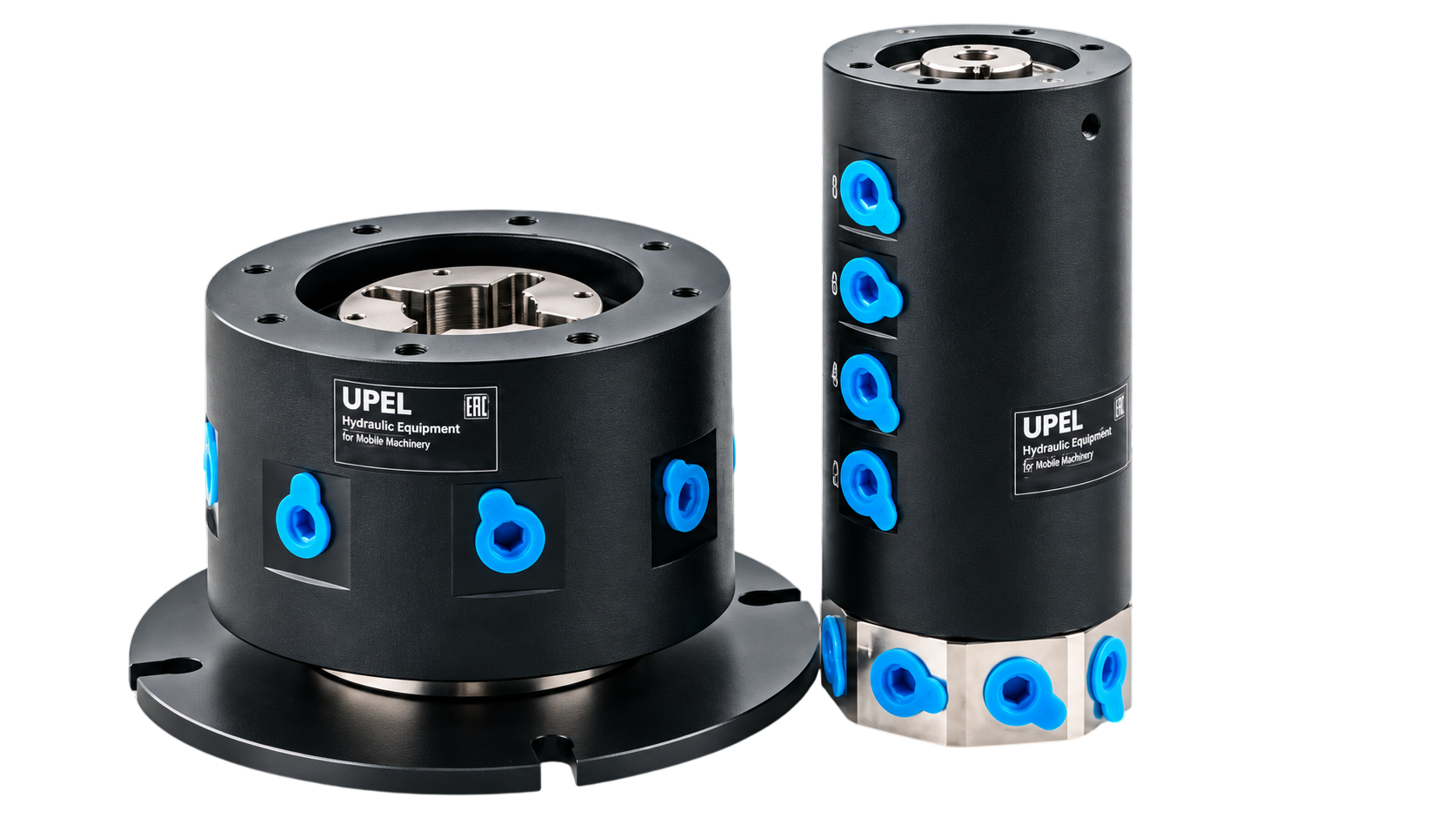

Ротационные соединения серии ULF - решения для передачи жидкости или газа на подвижную часть устройства, исключающая перекручивание шлангов или контактной проводки при вращении на 360 градусов. В основе конструкции лежит высококачественная муфта высокого давления, исключающая утечки во время вращения.
Модели серии ULF выпускаются в нескольких вариантах, которые отличаются количеством каналов (от 1-го до 24-х) и сечением каналов (от 4 мм до 25.4 мм). В списке опций доступно увеличение максимального рабочего давления (также возможно использование устройств для передачи вакуума), исполнение для пищевой промышленности и модели с особыми требованиями (например, передача горячего масла или агрессивных химических составов).
Модельный ряд дополняют специальные решения: распределительные ротационные системы (один вход – несколько выходов), муфты с центральным отверстием. Доступна возможность комбинирования с сериями ULA и ULB (для передачи питания или сигналов управления).
Особенности:
- Широкий спектр рабочего тела: сжатый воздух/газ, масло, пар, охлаждающие жидкости, пищевые жидкости, вакуум
- Возможность изготовления под более высокое давление (до 40 бар)
- Изготовление каналов с требуемым проходным сечением по запросу заказчика
- Возможность применения в пищевой промышленности
- Механические уплотнения для каждого канала, обеспечивают длительный срок службы и уменьшенный крутящий момент даже при максимальном давлении
- Стойкие к агрессивной среде
- Конструкция с двумя подшипниками, обеспечивающая плавность вращения
- Простота монтажа
- Возможность комбинирования с ротационными устройствами других типов
Область применения:
- Гидравлическая техника - подъемные краны, экскаваторы, прессы и т.д.
- Сельскохозяйственный сектор - устройства распределения, поливальные системы
- Геофизическая область - буровые установки, сверление твердых пород.
- Упаковочная отрасль - системы вакуумной упаковки, различные линии.
- Индустрия развлечений - узлы пневматических и гидравлических аттракционов.
- Станкостроение - в поворотных узлах различного назначения.
- Робототехника - в поворотных узлах различного назначения.
- Бумажная промышленность - передача пара и горячей жидкости.
- Химическая промышленность - ротационные соединения для передачи охлаждающей жидкости и воздуха.
-

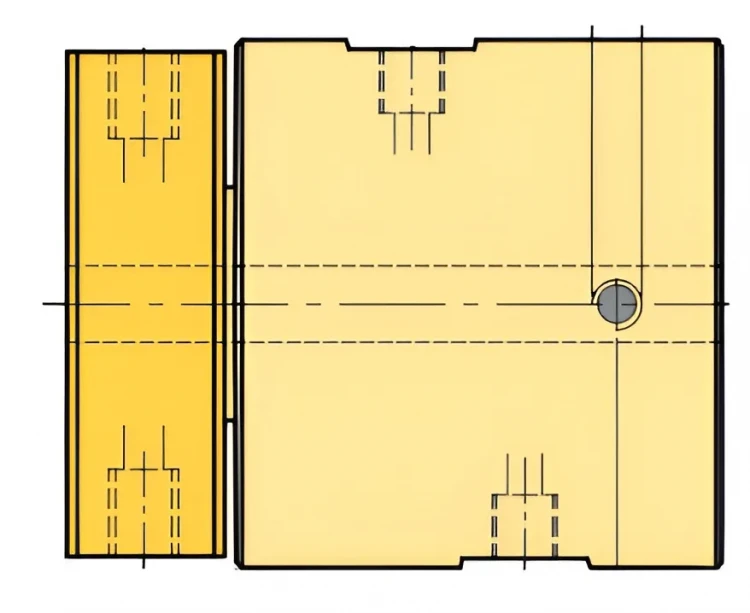

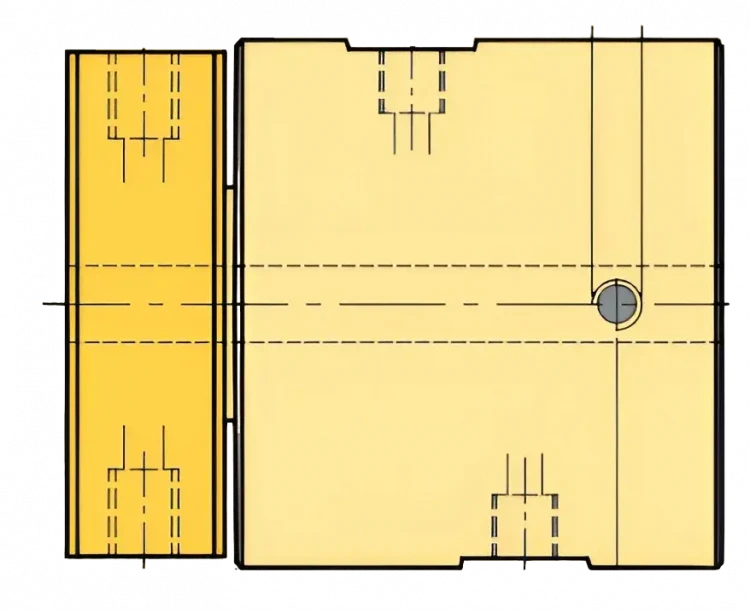

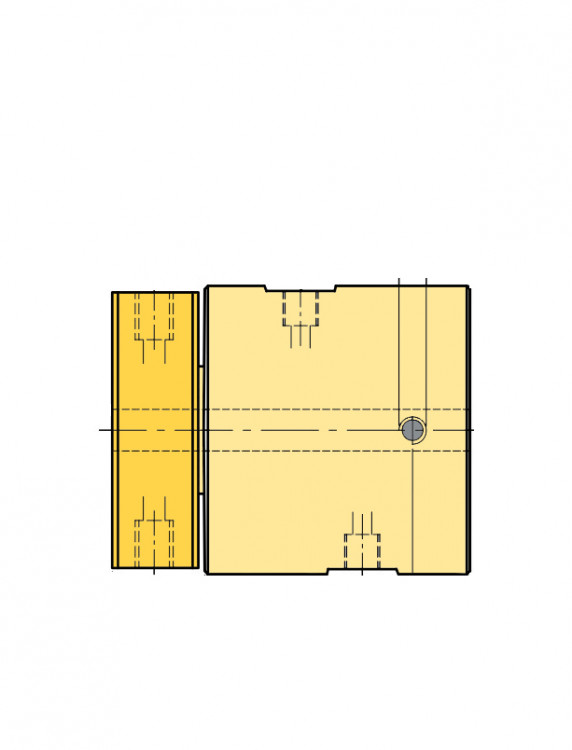

ULF040-0204
ULF040-0204: Роторное соединение с двумя пневмо-/гидролиниями диаметром 4 мм и резьбой подключения М5. Оснащено встроенным электрическим токосъемником для передачи питания/сигналов управления. Скорость вращения до 250 об./мин. Максимальное рабочее давление: 1 МПа.
-

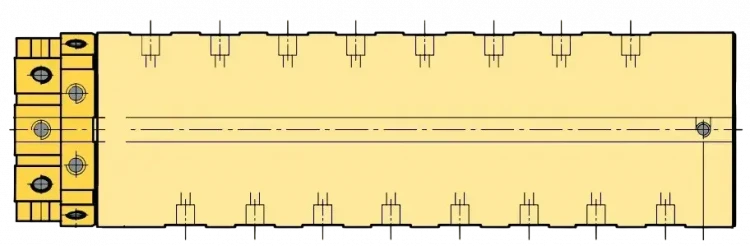

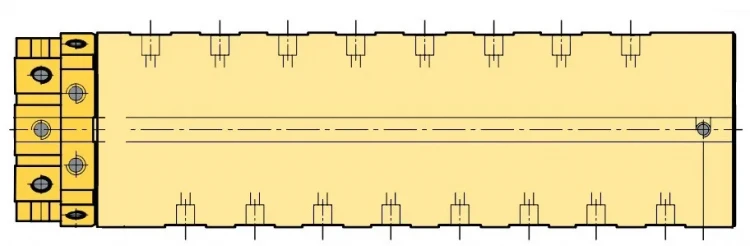

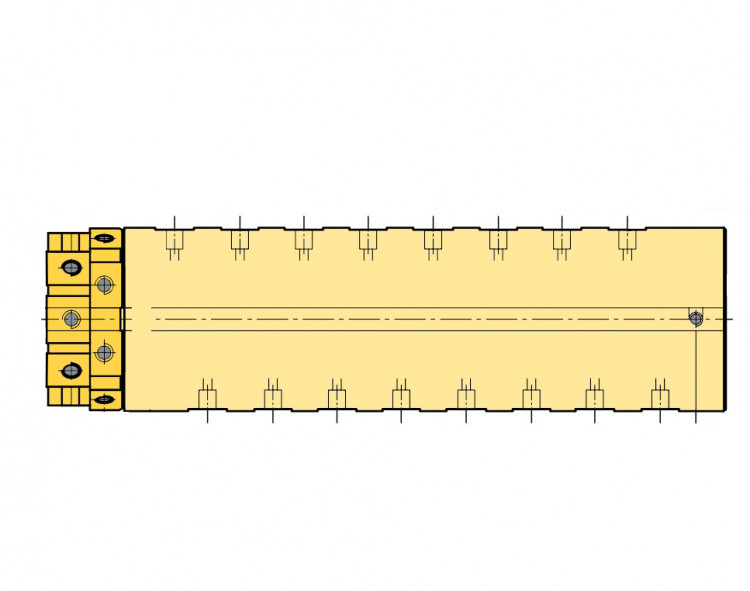

ULF046-1604
ULF046-1604: 16-и канальное комбинированное ротационное соединение с подключением М5. Размер канала: 4 мм, максимальное рабочее давление на канал: 1 МПа. Совмещено со встроенным электрическим токосъемником, имеющим силовые и сигнальные контакты. Максимальная скорость вращения: 250 об./мин.
-

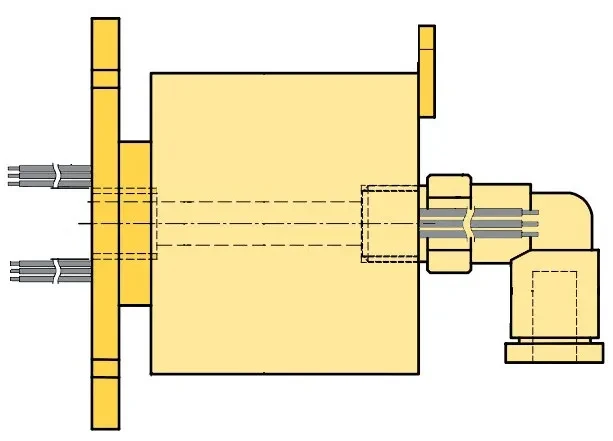

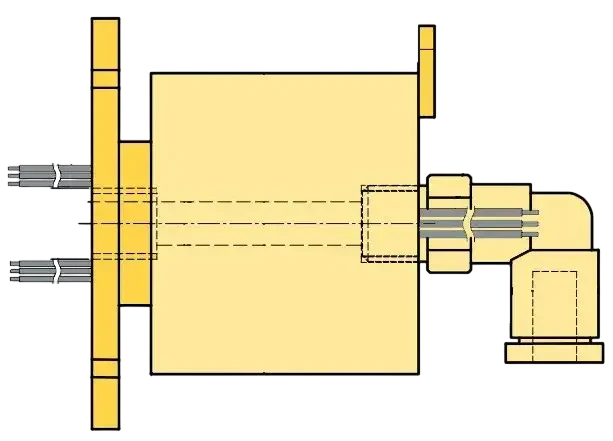

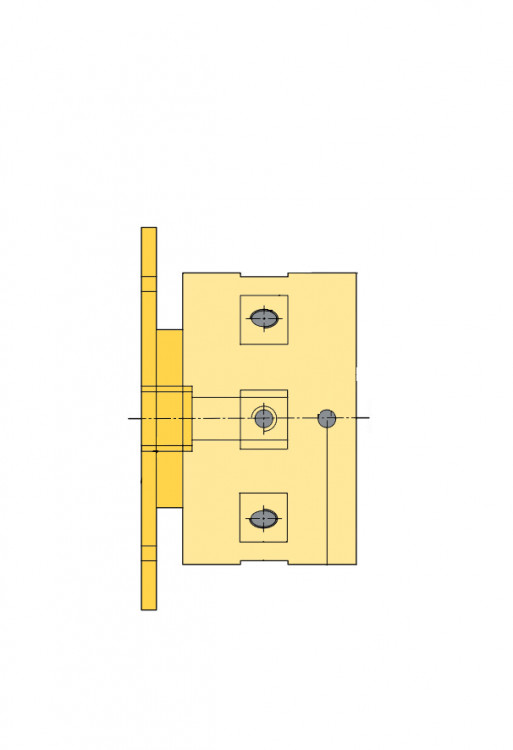

ULF056-0108
ULF056-0108: Одноканальное комбинированное ротационное соединение с подключением G1/4". Гидравлический канал 8 мм. Совмещено со встроенным электрическим токосъемником. Максимальная скорость вращения: 250 об./мин., максимальное рабочее давление: 10 МПа.
-

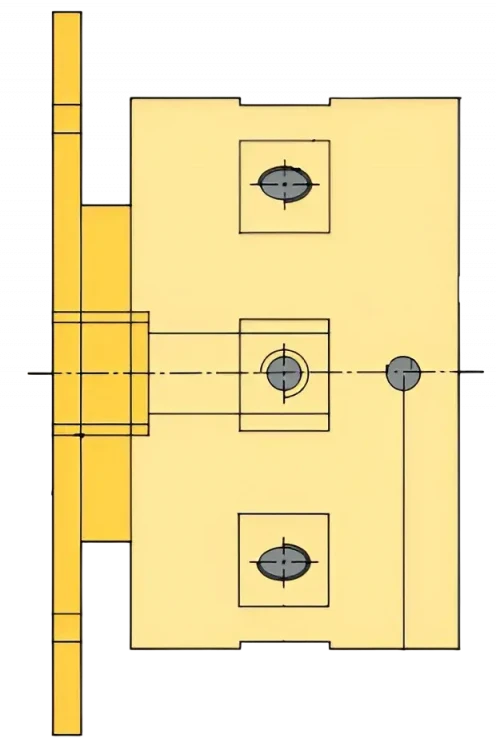

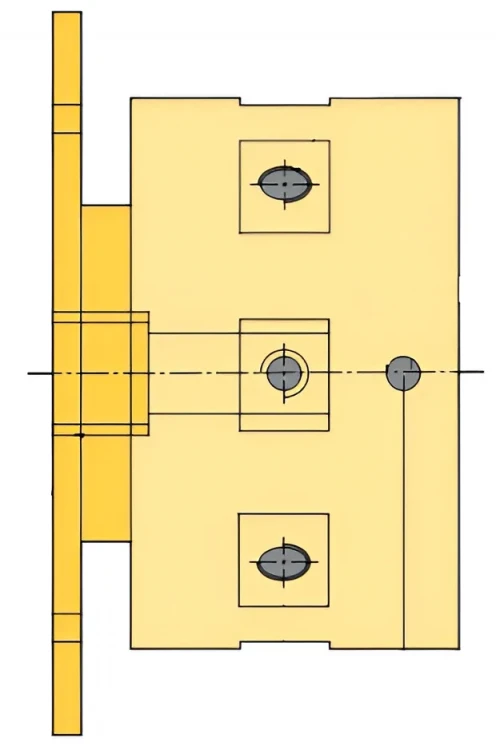

ULF099-0815
ULF099-0815: Гидравлическое ротационное соединение с распределением 1 входной канал на 8 выходных. Входное подключение: G1/2", выходное подключение: G1/8". Максимальное рабочее давление: 1 МПа, скорость вращения: до 250 об./мин. Совмещено со встроенным электрическим токосъемником.
-

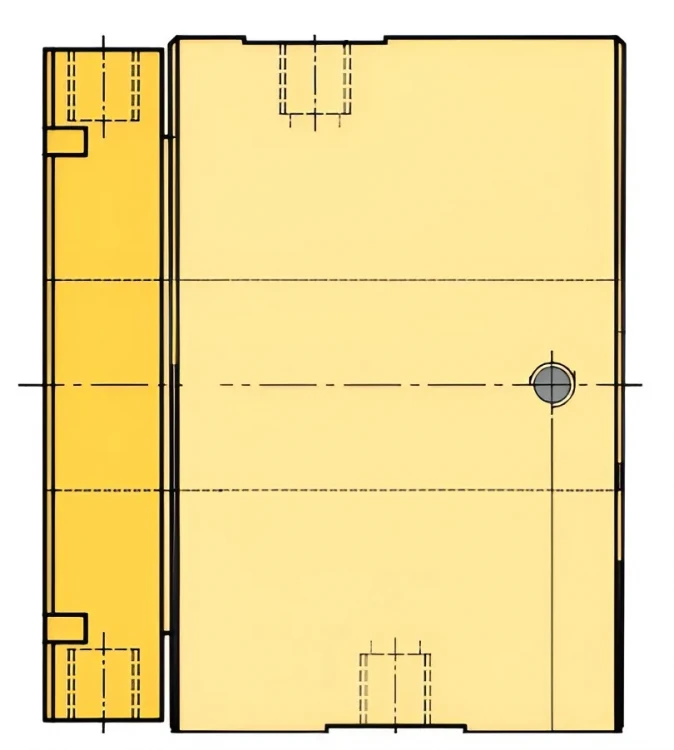

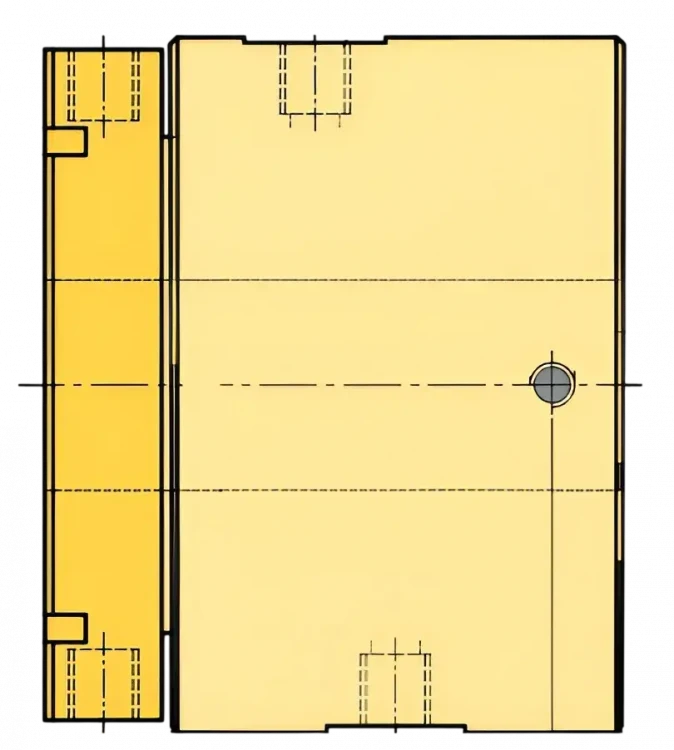

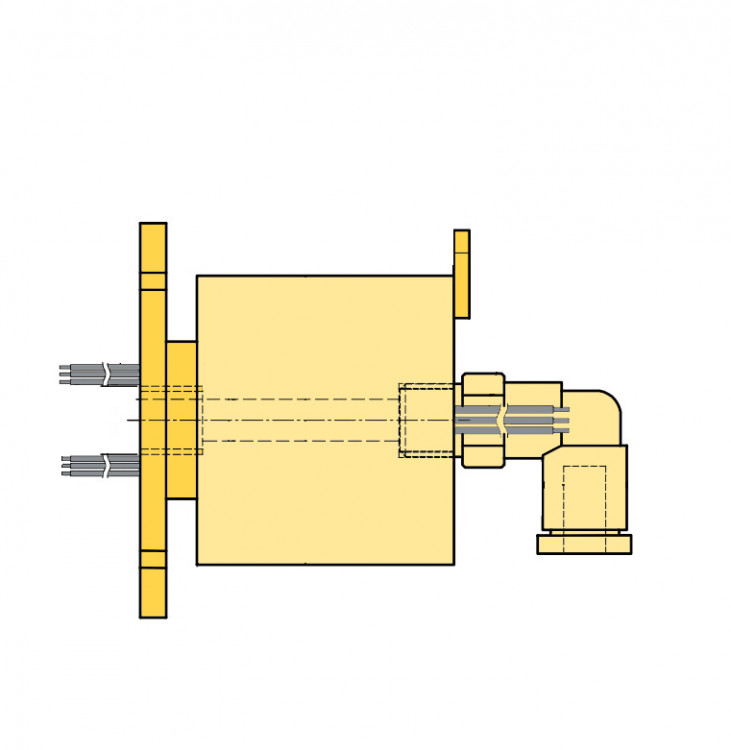

ULF3099-0206
ULF0399-0206: Ротационное комбинированное соединение со сквозным отверстием под вал 30.0 мм. Имеет два канала размером 6 мм с подключением G1/8". Обеспечивает передачу газа/жидкости с давлением до 1 МПа и электрического сигнала питания или управления. Скорость работы до 250 об./мин.
-

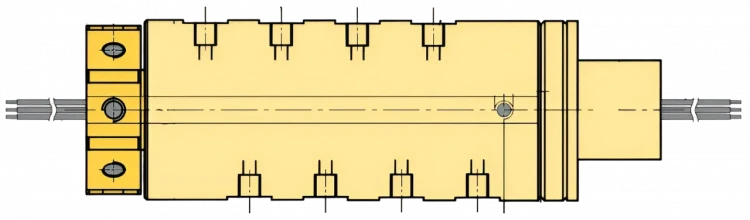

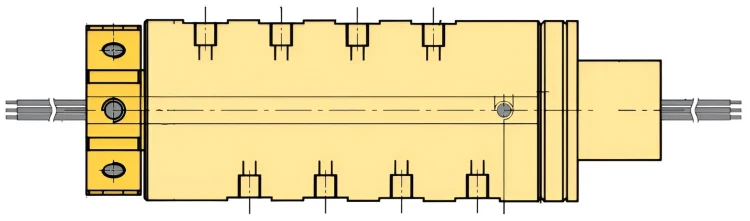

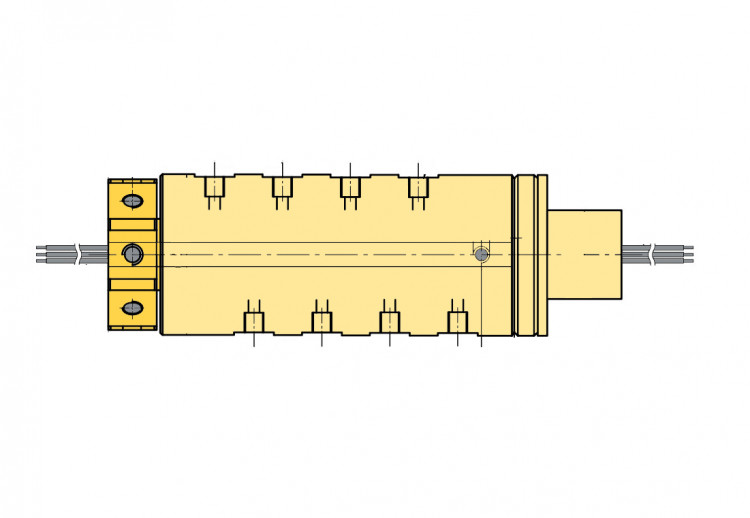

ULFA038-0804
ULFA038-0804: Ротационное комбинированное соединение на 8 каналов сечением 4 мм с подключением М5. Обеспечивает непрерывную передачу газа/жидкости под давлением не более 1 МПа и скоростью вращения до 250 об./мин. Комбинируется с электрическим ВКУ.
-

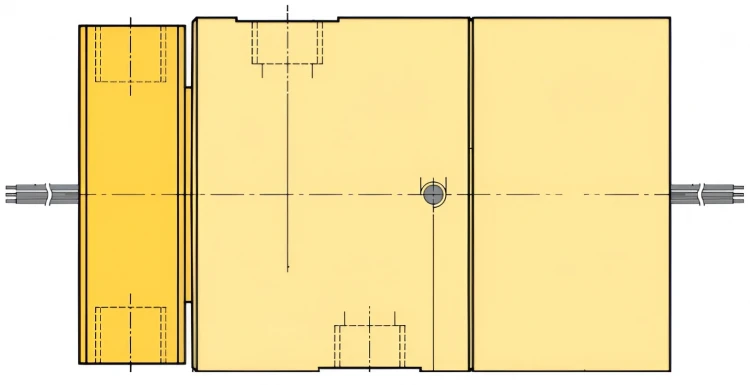

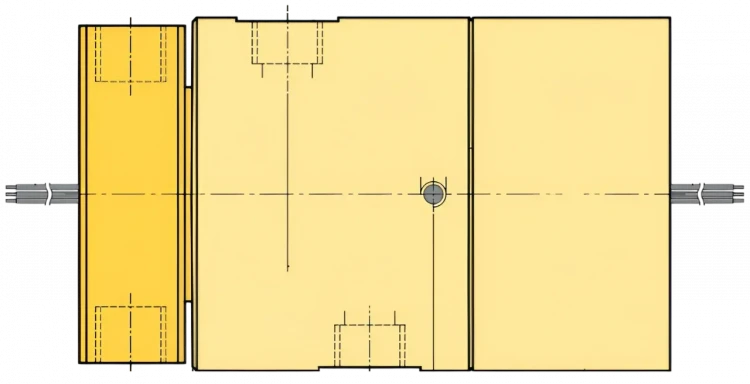

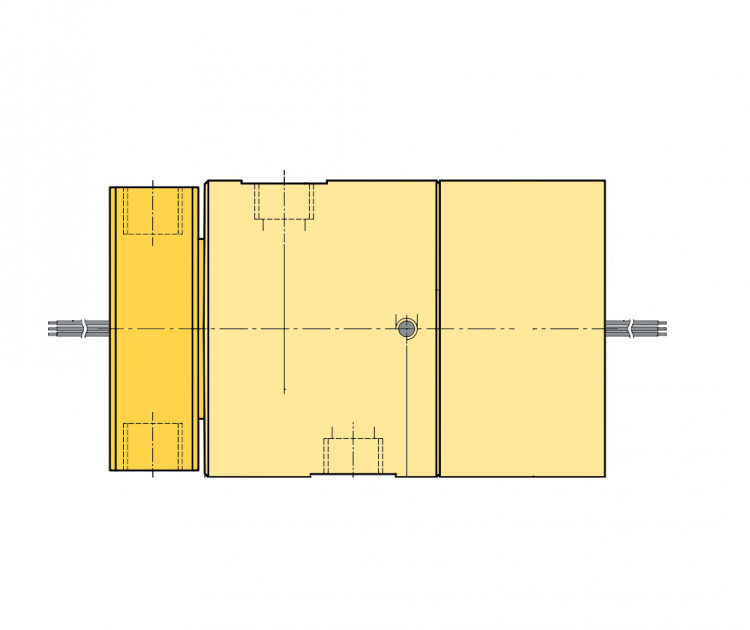

ULFA086-0212
ULFA086-0212: Ротационное соединение с двумя каналами размером 12 мм для передачи жидкости или газа под давлением, дополненное электрическим контактным кольцом. Тип соединения G3/8". Максимальное давление до 1 МПа, скорость вращения до 250 об./мин.
-

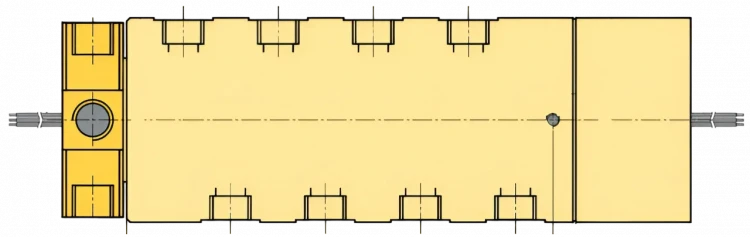

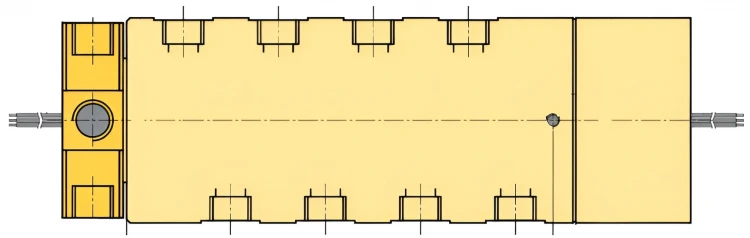

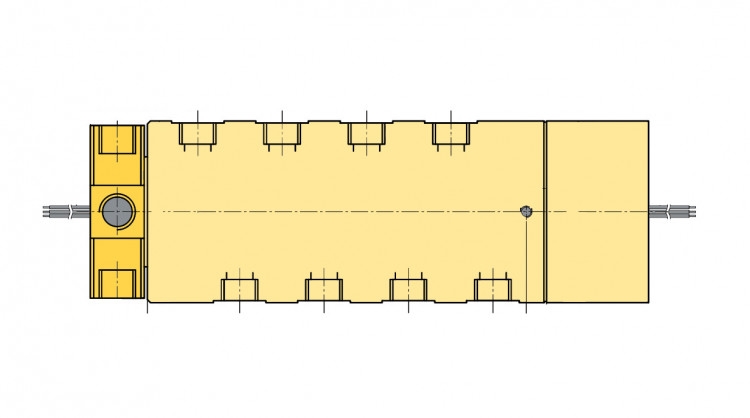

ULFA086-0812
ULFA086-0812: Передача газа/жидкости высокого давления (до 1 МПа) и электрического сигнала (силовой/управление) на подвижную часть устройства. Восемь каналов сечением 12 мм с подключением G3/8". Максимальная скорость вращения до 250 об./мин.
-

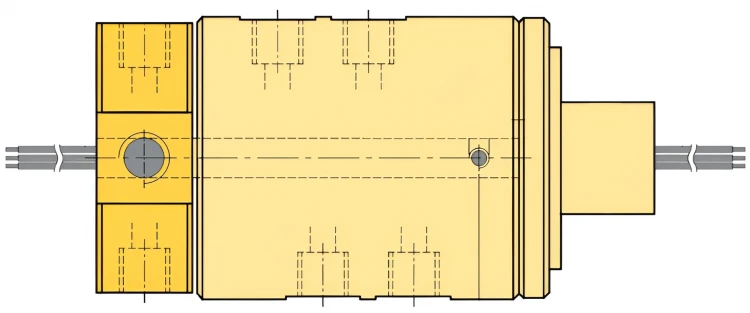

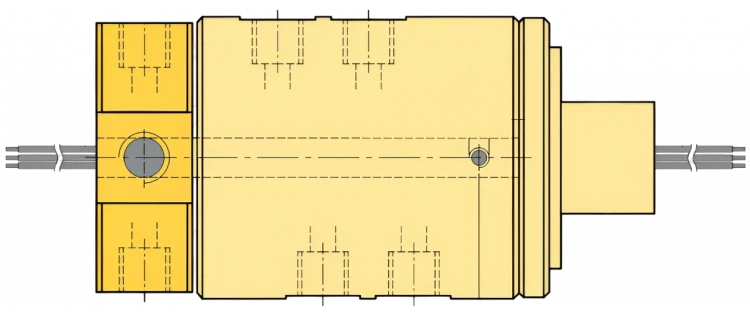

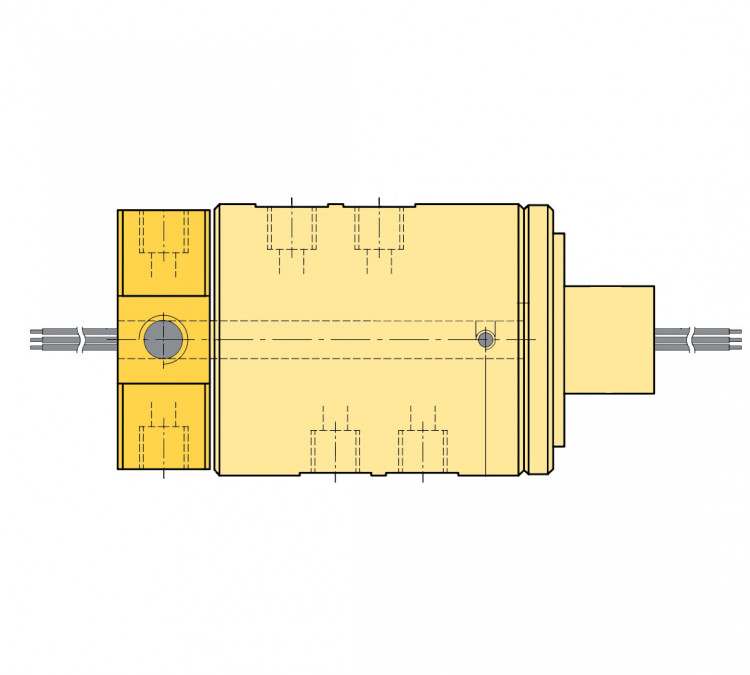

ULFB056-0406
ULFB056-0406: Четырехканальное ротационное соединение для передачи газа/жидкости под давлением до 1 МПа. Дополняется электрическим ВКУ с силовыми и/или сигнальными контактами. Размер каналов 6 мм, соединение G1/8". Максимальная скорость вращения до 250 об./мин.
-

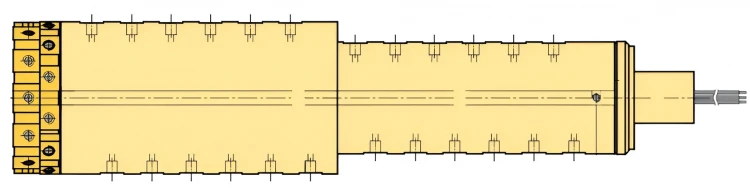

ULFB065-2404
ULFB065-2404: Для одновременной передачи газа/жидкости высокого давления по 24-м независимым каналам сечением 4 мм. Тип подключения М5. Максимальное давление на канал 1 МПа. Комбинируется с электрическим токосъемником.
