проектирование и поставка контактных колец и токосъемников

Токосъемники с центральным отверстием

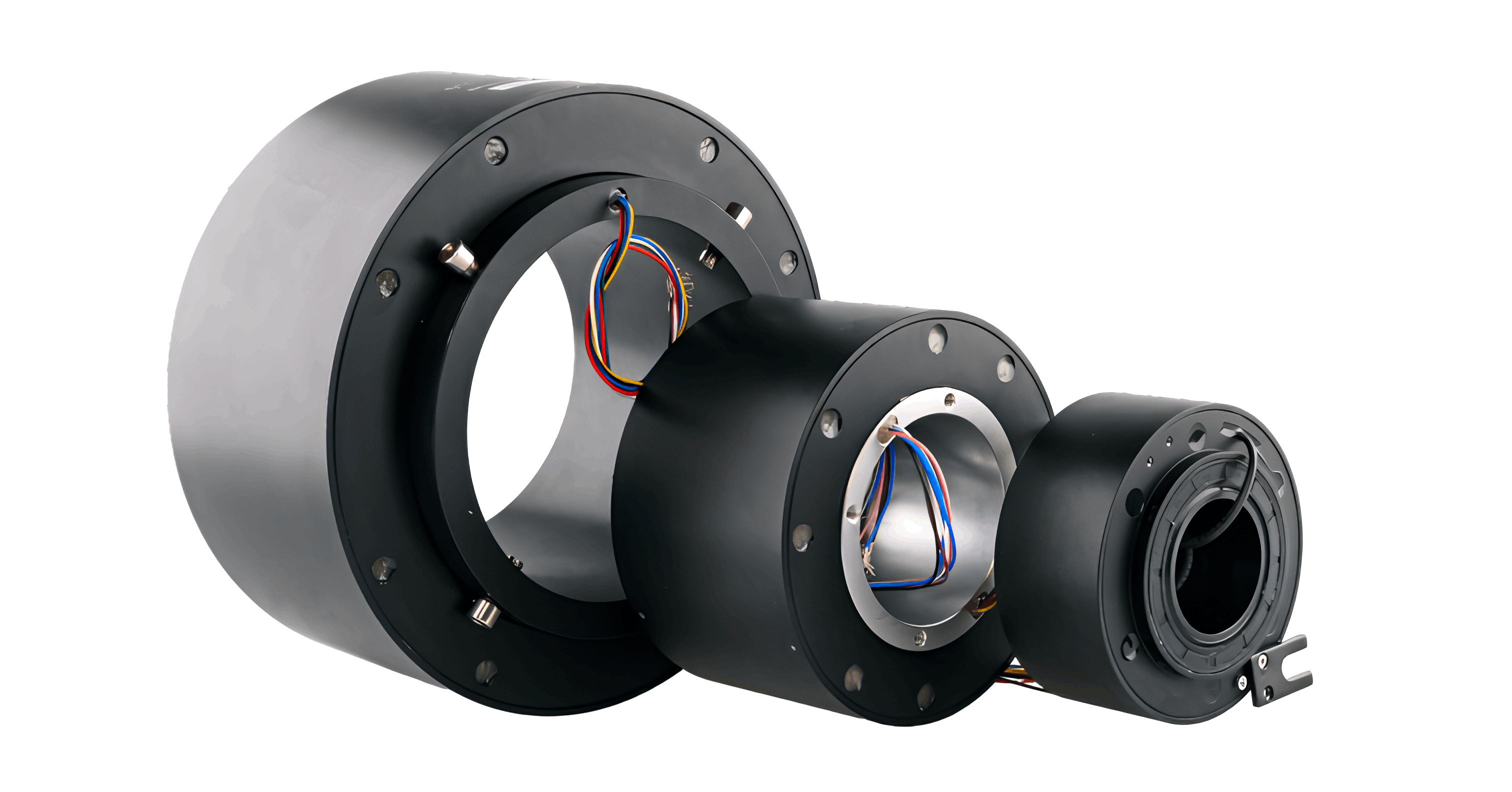

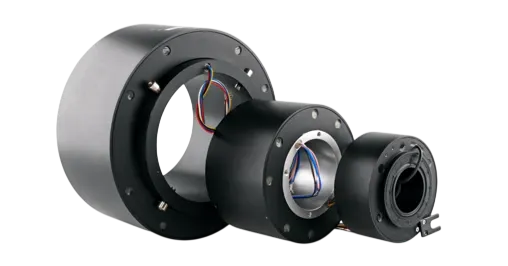

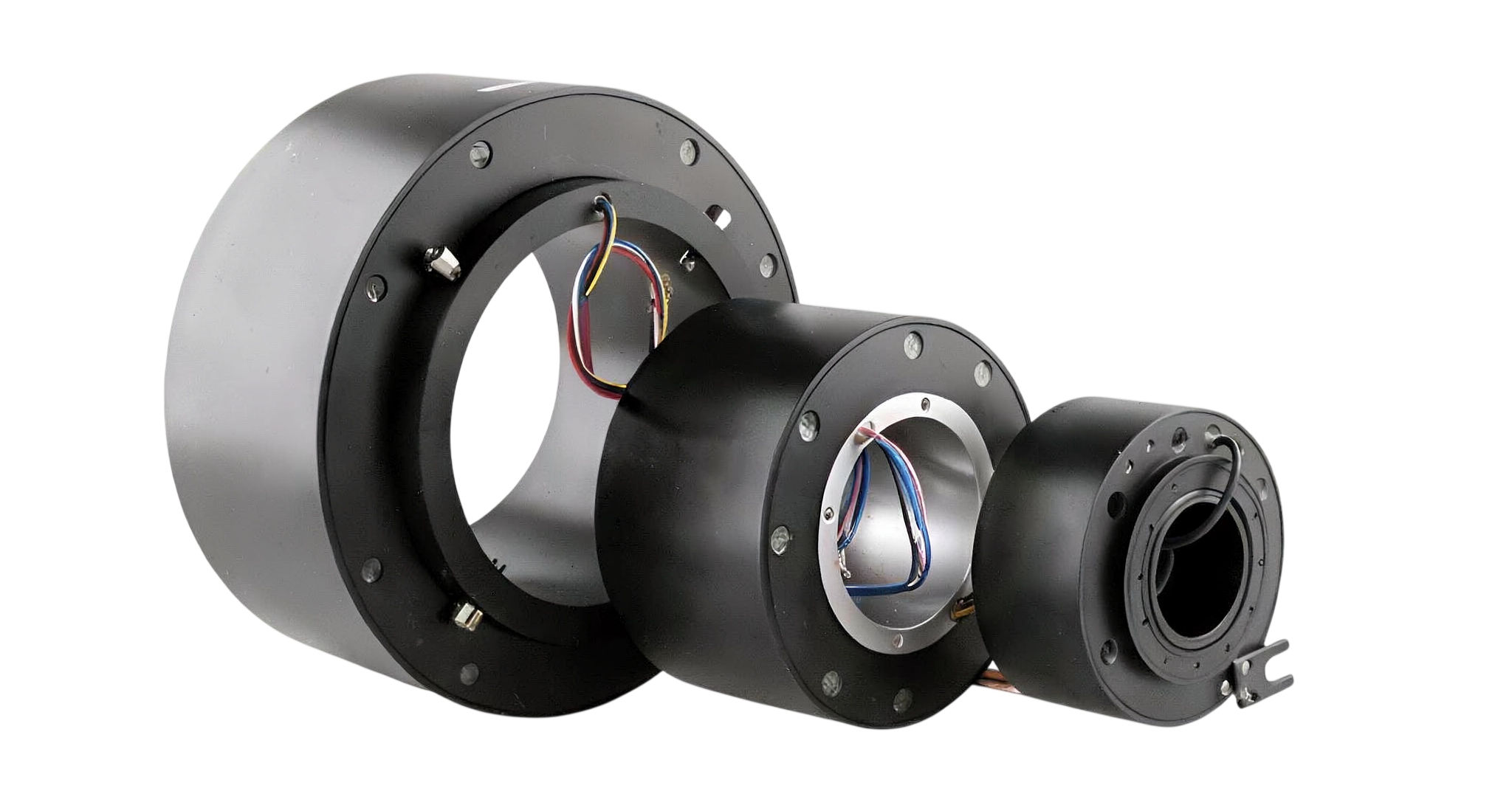

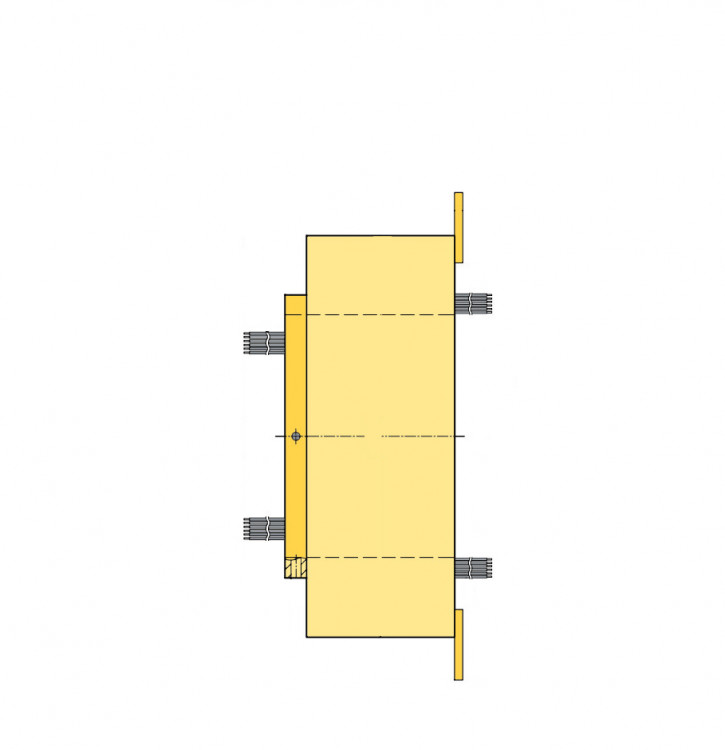

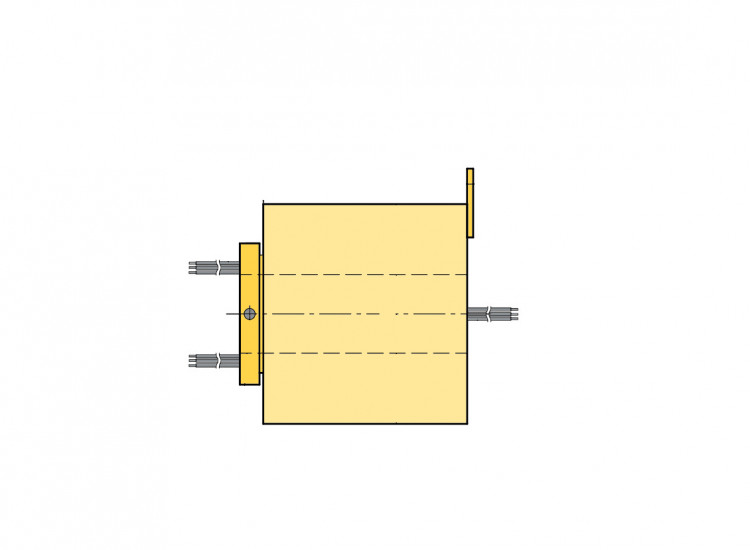

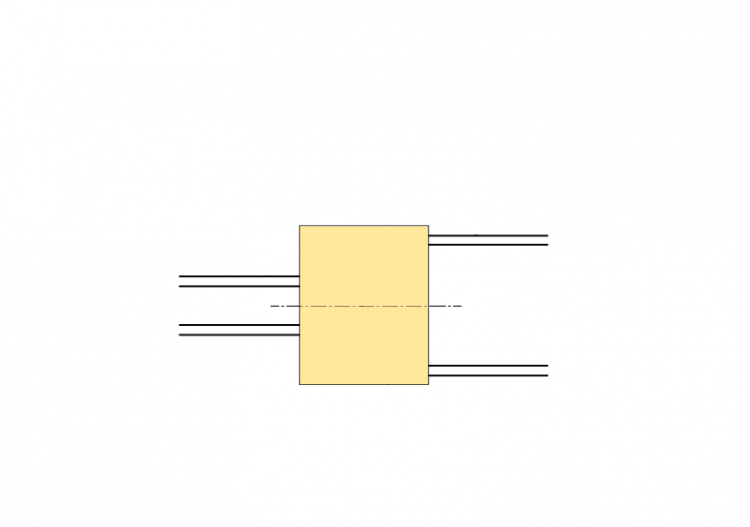

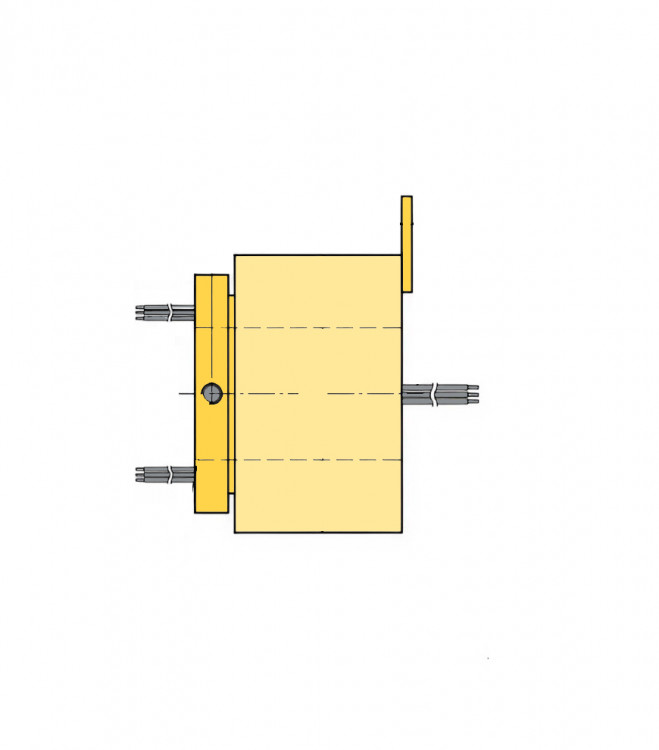

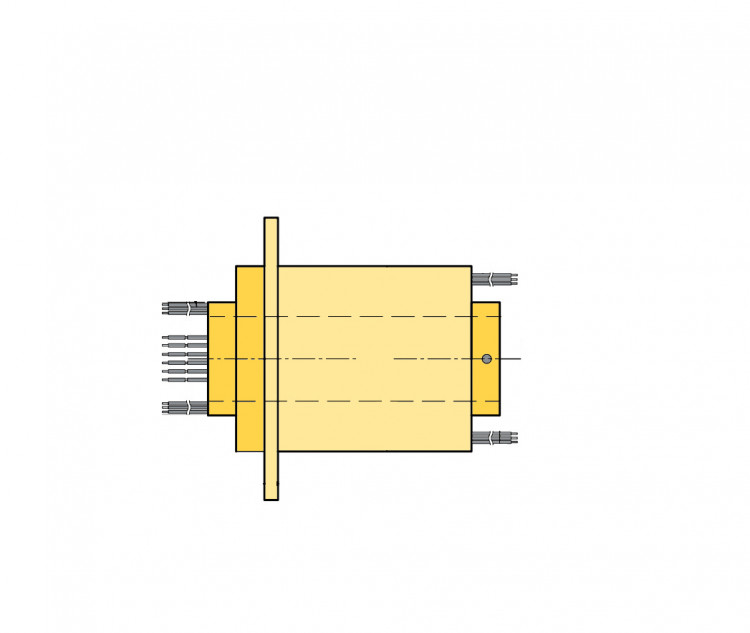

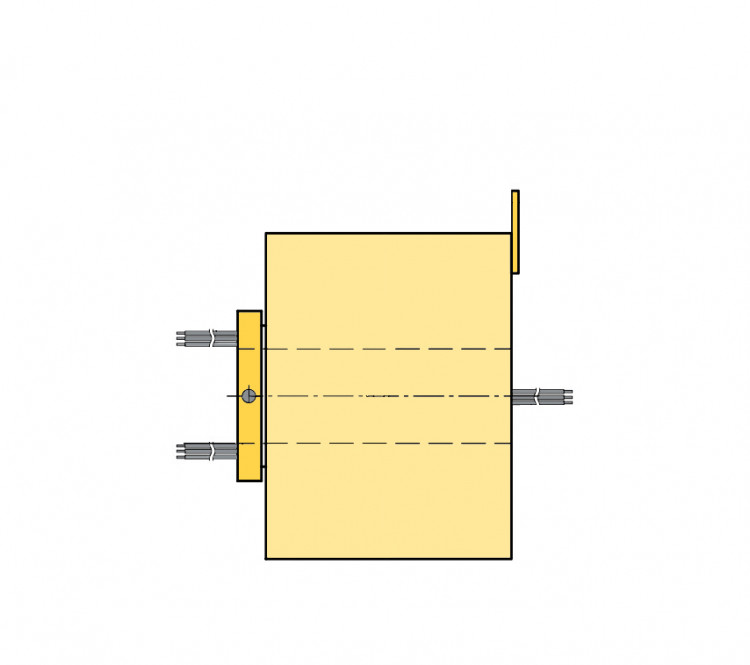

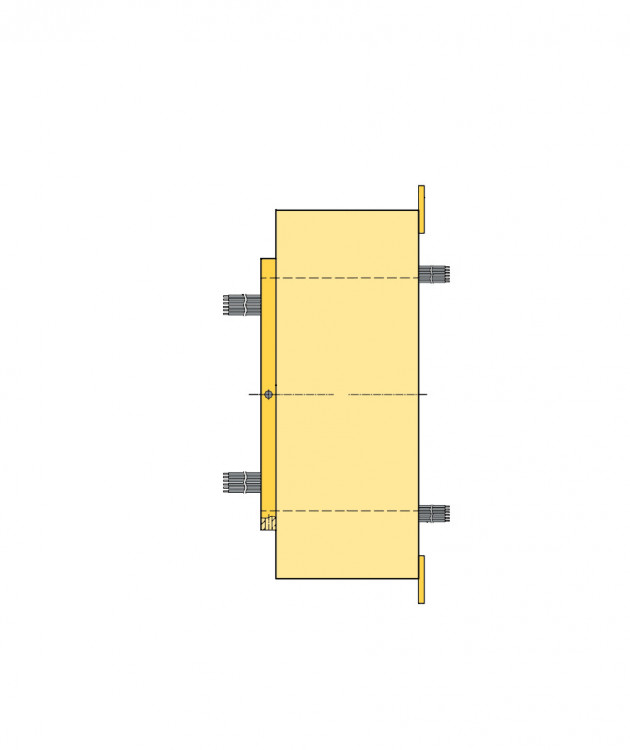

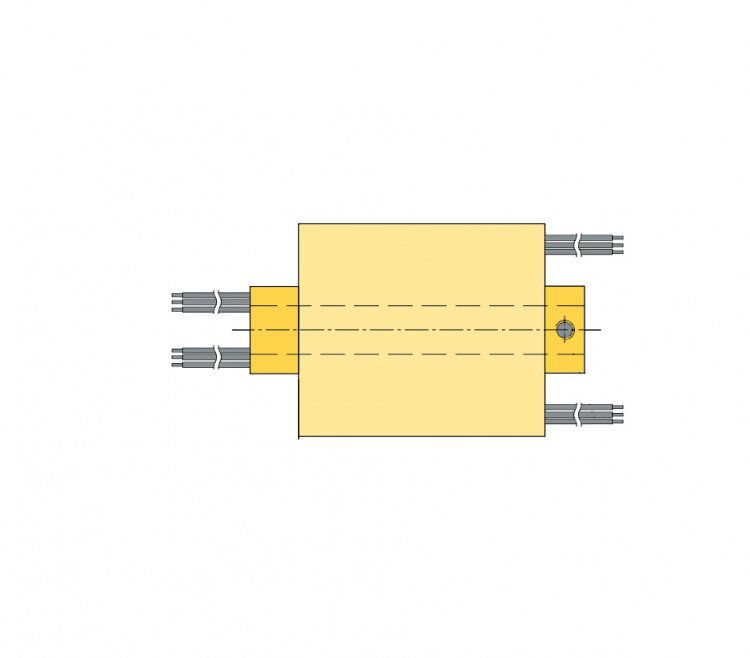

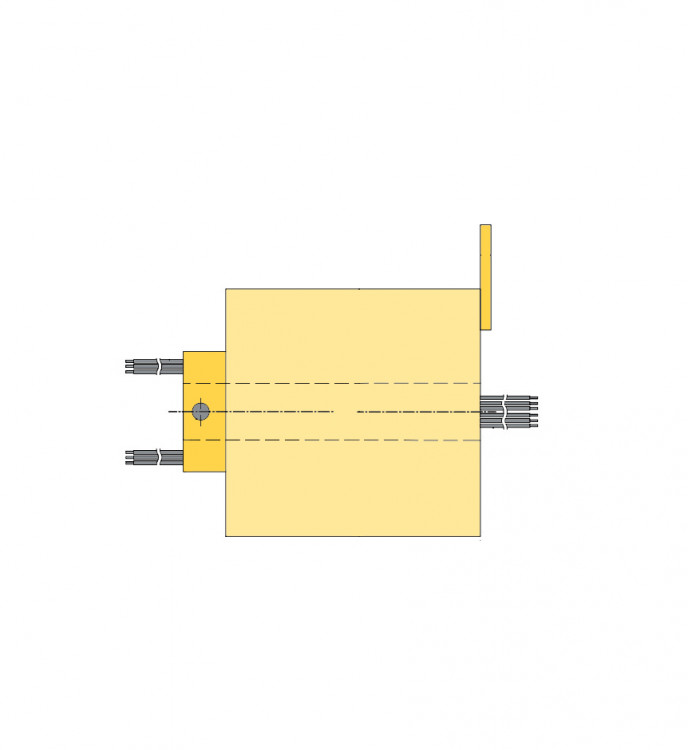

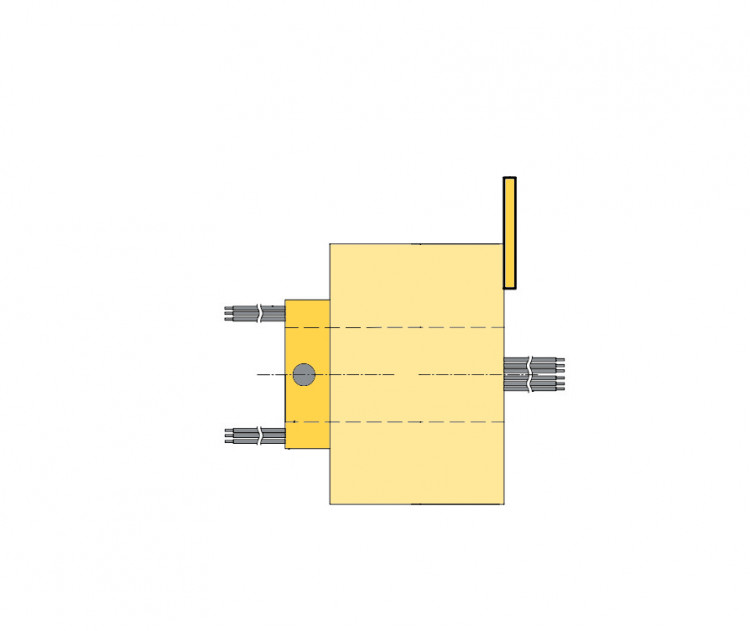

Токосъемник с центральным отверстием

Данные контактные кольца специально разработаны для установки сквозным отверстием на вращающийся вал

  • Возможность изготовления с кол-вом контактов от 1 до 500
  • Нагрузка на токосъемник до 1000А
  • Диаметр отверстия под вал от 3 мм до 500 мм.
    Возможность изготовления по размерам клиента
  • Корпус из сплава алюминия, устойчивый к внешнему воздействию
Начать подбор модели

Электрические контактные устройства серии ULA представляют собой поворотный узел, используемый для передачи питания, сигналов управления и цифровых данных от стационарного объекта к вращающемуся. Отличительной особенностью является наличие центрального отверстия, обеспечивающего быстрый и удобный монтаж токосъемника непосредственно на вал вращения. Серия представлена широкой линейкой стандартных размеров отверстия (от миниатюрных с отверстием 3 мм до крупногабаритных с отверстием 300 мм).

Передача питания/сигнала осуществляется посредством скользящего контакта типа «кольцо-щетка». Количество контактов варьируется в зависимости от габаритов устройства и может достигать 250 контактных пар. Возможны различные комбинации силовых и сигнальных линий в одном устройстве.

Линейка выпускается в нескольких вариантах исполнения, которые отличаются покрытием контактных пар и маркой используемых подшипников. Вариант исполнения определяет срок службы и максимальную скорость вращения изделия. Серия имеет модульную конструкцию, что облегчает производство изделий по техническому заданию клиента.

Опциональные возможности

  • Напряжение (до 6000В), ток (до 500А)
  • Частота вращения (до 5000 об/мин)
  • Рабочая температура (от -60°С до +250°С)
  • Степень пыле- влаго- защиты (IР51-68)
  • Кол-во контактов (до 250)
  • Материал корпуса (пластик, нержавеющая сталь, алюминий)
  • Наличие монтажного фланца (на роторе/статоре)
  • Длина подводящего кабеля (до 10 м)
  • Возможность установки разъемов на корпус/кабель, радиальный вывод кабеля
  • Совместим с высокоскоростной передачей данных (Ethernet, USB, шины Profibus и т.д.) и термопарами различных типов

Область применения

  • Робототехника - в поворотных узлах различного назначения и поворотных осях
  • Предприятия металлообрабатывающей промышленности и машиностроение - в поворотных столах станков, в составе деталей машин
  • В горизонтальных и вертикальных упаковочных автоматах, в линиях розлива (приводы барабанов)
  • Пищевое оборудование
  • Системы безопасности - в поворотных узлах привода камер видеонаблюдения
  • Индустрия развлечений - подвижные узлы аттракционов
  • Сфера рекламы - подвижные стенды, вывески, рекламные щиты
  • Научно-исследовательская сфера - передача сигналов с измерительных устройств

Проверенная конструкция щеток

В токосъемниках серии ULA используется схема контакта «кольцо-щетка». Щетки выполнены в виде пучка прутьев (изготовлены из сплава меди), покрытого сплавом на основе драгоценного металла (золото или серебро, в зависимости от исполнения токосъемника). Материал кольца - медь, покрытая аналогичным сплавом. Основное преимущество данного решения - стабильное пятно контакта, что положительно сказывается на таких характеристиках как динамический шум (возможна передача сигнала с частотой до 500МГц, слаботочных сигналов от тензометрических датчиков), максимально допустимый ток на контакт и т.д. При этом сохраняется минимальный показатель момента вращения, что обеспечивает плавность поворота и долгий срок службы токосъемника. Токосъемники, выполненные по данной технологии, являются необслуживаемыми и не требуют смазки/замены щеток на всем сроке службы изделия.

Общее кол-во контактов
от
до
Кол-во контактов 2А
от
до
Кол-во контактов 5А
от
до
Кол-во контактов 10А
от
до
Внешний диаметр (мм)
от
до
Диаметр сквозного отверстия (мм)
от
до
Длина (Высота) (мм)
от
до
Максимальная скорость об/мин
от
до
Напряжение (В, пост./перем. ток)
от
до
Класс IP
Наличие фланца

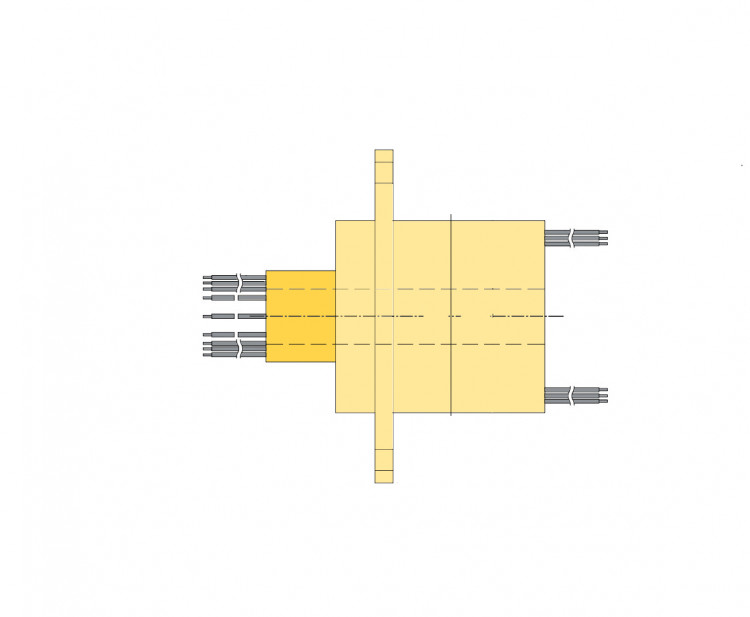

  • ULA0316 - токосъемник с отверстием под вал 3 мм и внешним диаметром 16 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.05 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

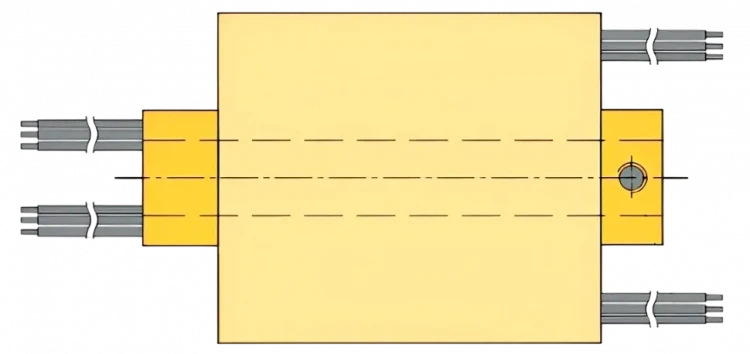

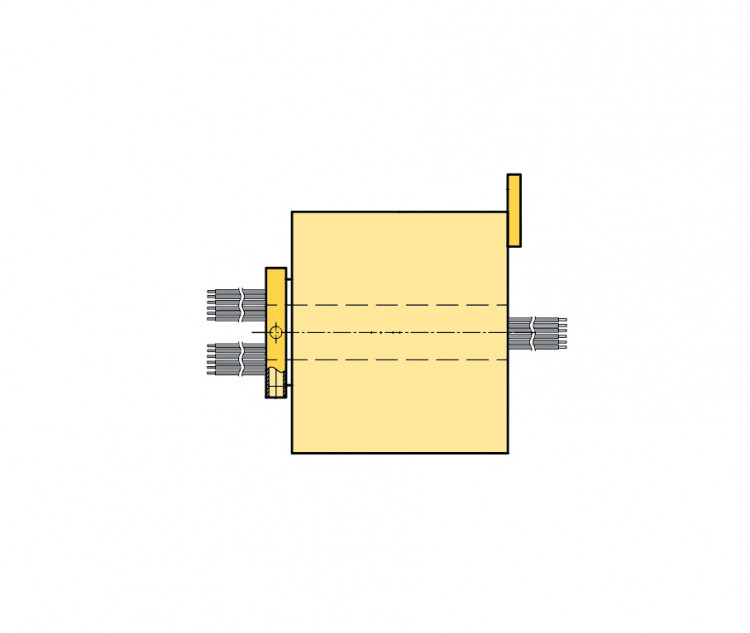

  • ULA0522 - токосъемник с отверстием под вал 5 мм и внешним диаметром 22 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.05 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

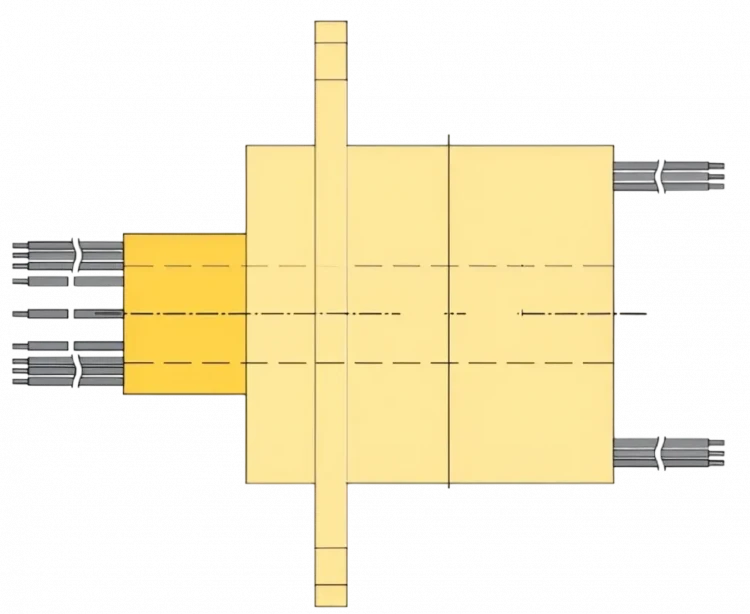

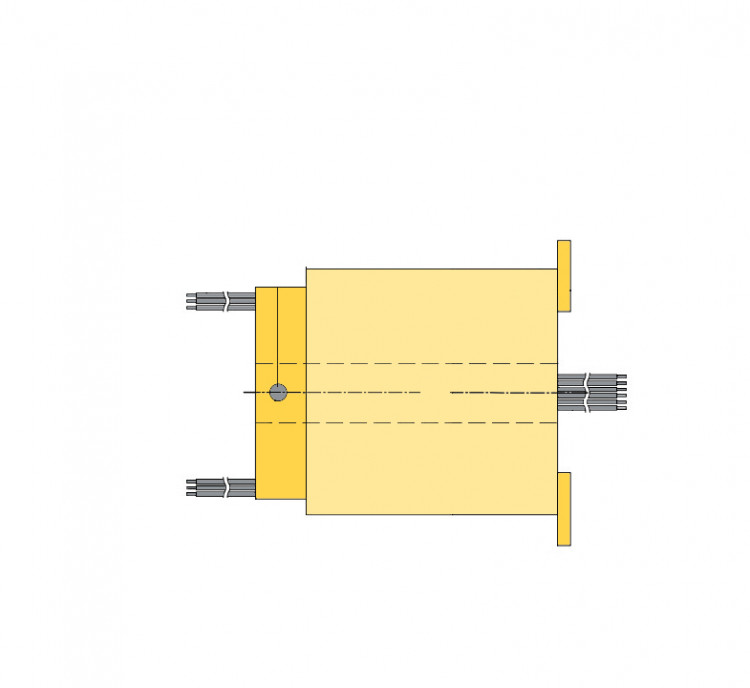

  • ULA0724 - токосъемник с отверстием под вал 7 мм и внешним диаметром 24 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.05 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

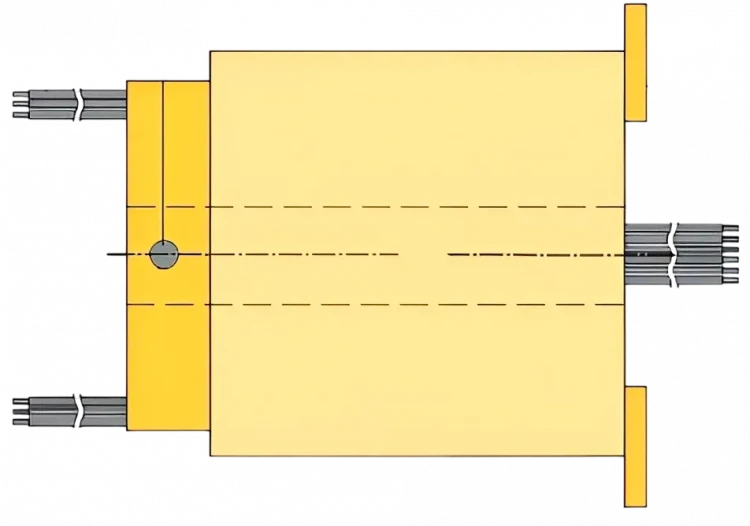

  • ULA0729 - токосъемник с отверстием под вал 7 мм и внешним диаметром 29 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.05 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

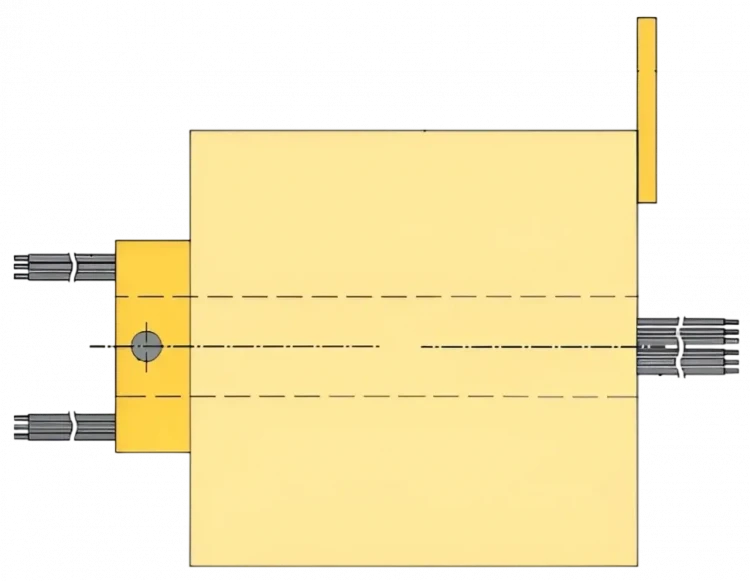

  • ULA0835 - токосъемник с отверстием под вал 8 мм и внешним диаметром 35 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.05 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

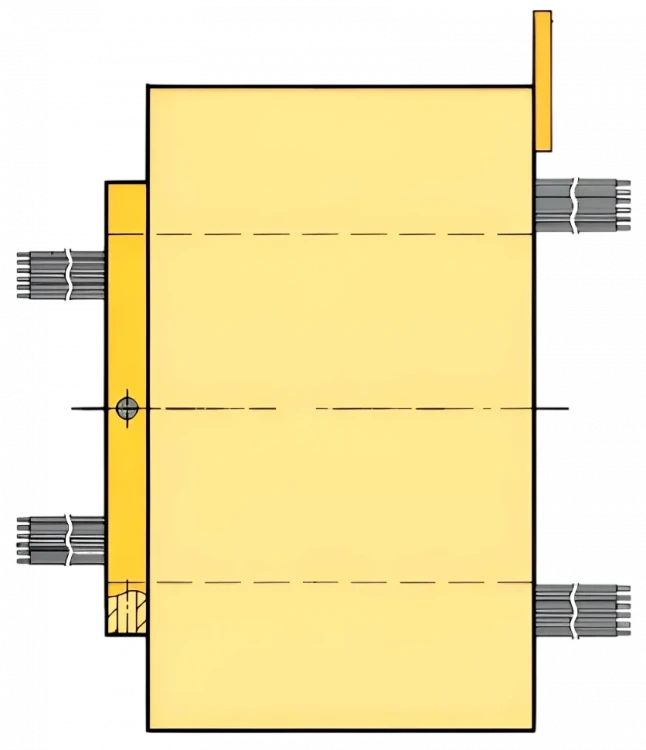

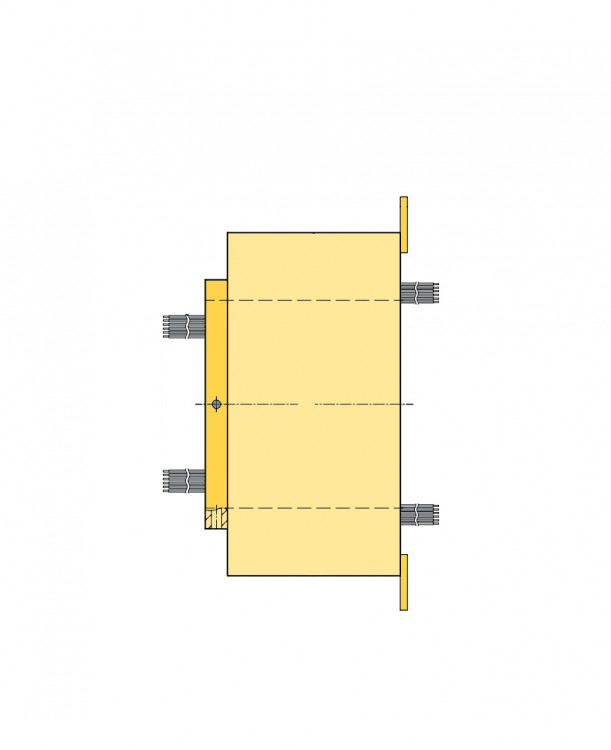

  • ULA100185 - токосъемник с отверстием под вал 100 мм и внешним диаметром 185 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.05 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

  • ULA120215 - токосъемник с отверстием под вал 120 мм и внешним диаметром 215 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.3 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

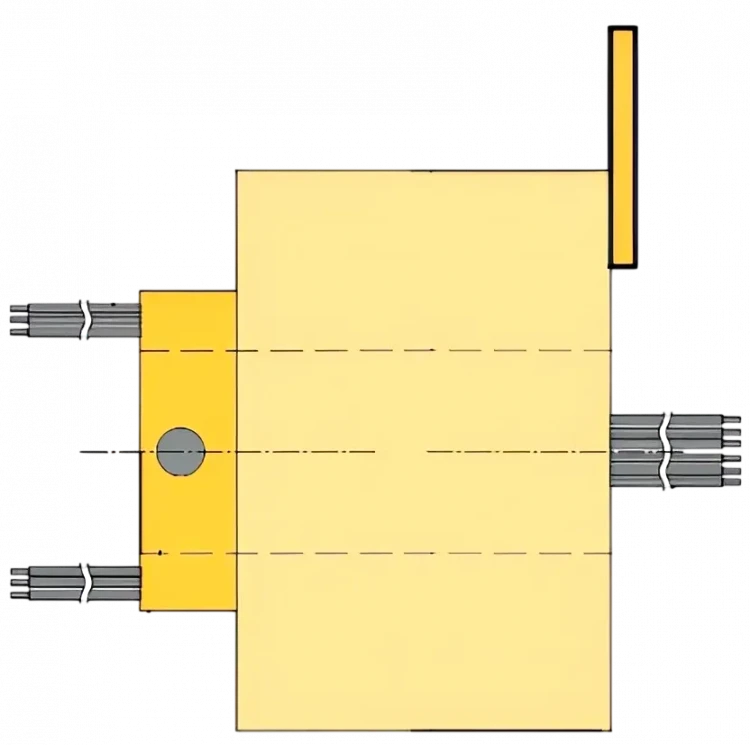

  • ULA1235 - токосъемник с отверстием под вал 12.7 мм и внешним диаметром 35 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.05 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

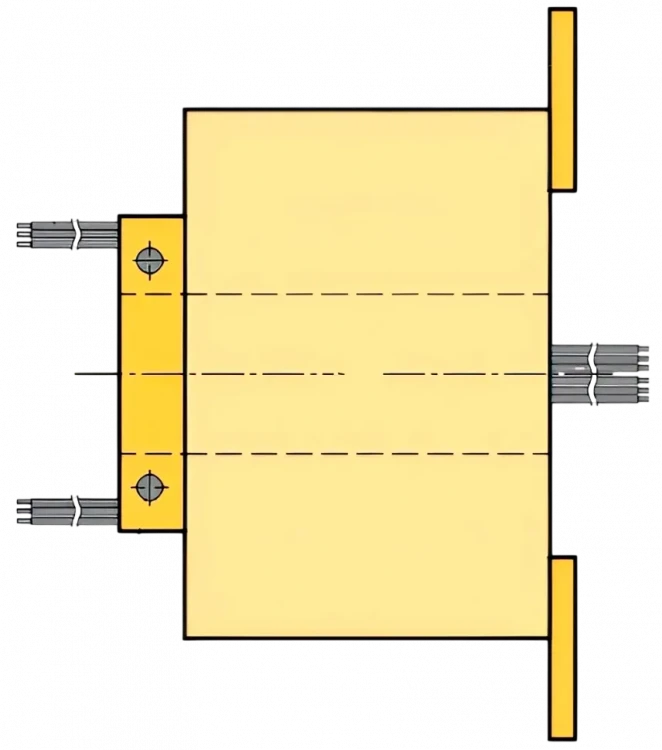

  • ULA1242 - токосъемник с отверстием под вал 12.7 мм и внешним диаметром 42 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.05 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

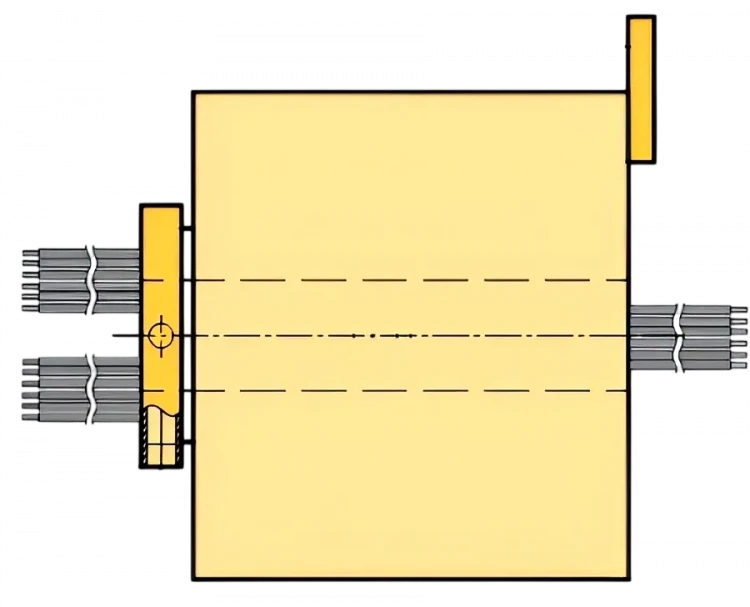

  • ULA1256 - токосъемник с отверстием под вал 12.7 мм и внешним диаметром 56 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.05 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

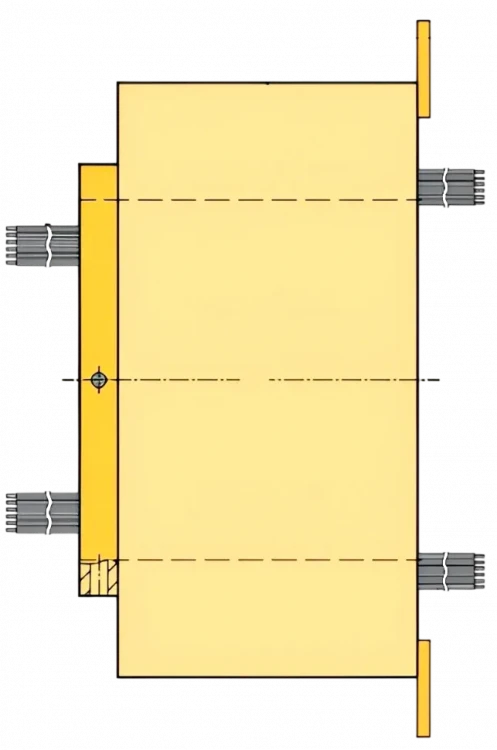

  • ULA150248 - токосъемник с отверстием под вал 150 мм и внешним диаметром 248 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.3 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

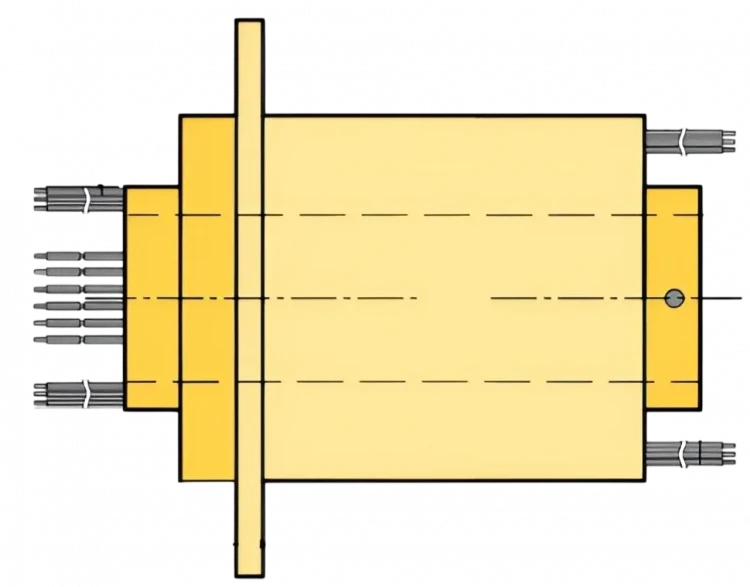

  • ULA1532 - токосъемник с отверстием под вал 15 мм и внешним диаметром 32 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.05 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

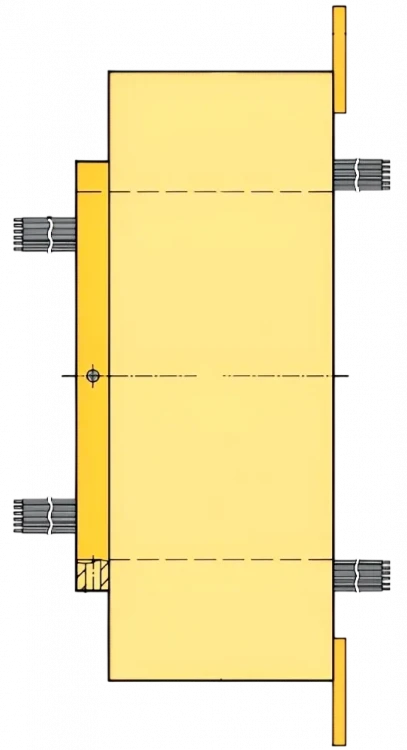

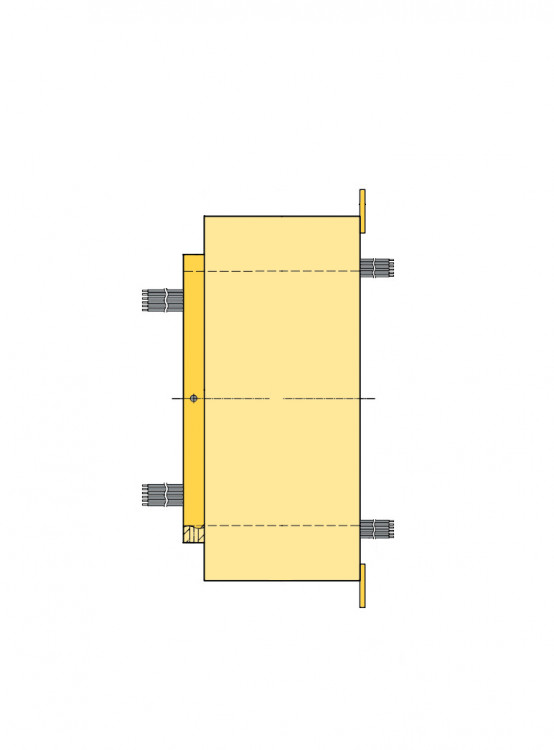

  • ULA180298 - токосъемник с отверстием под вал 180 мм и внешним диаметром 298 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.3 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

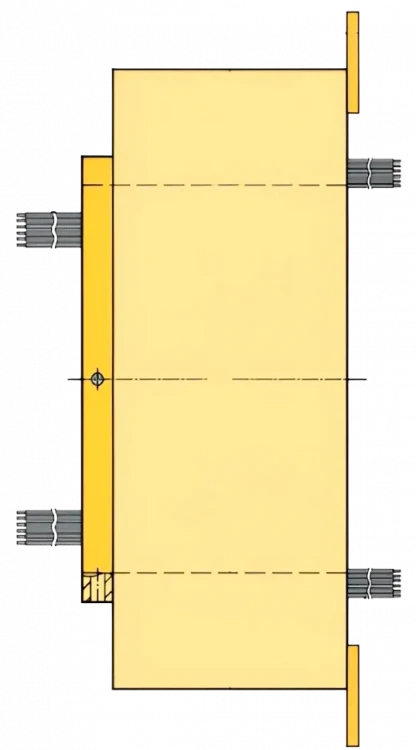

  • ULA200320 - токосъемник с отверстием под вал 200 мм и внешним диаметром 320 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.3 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

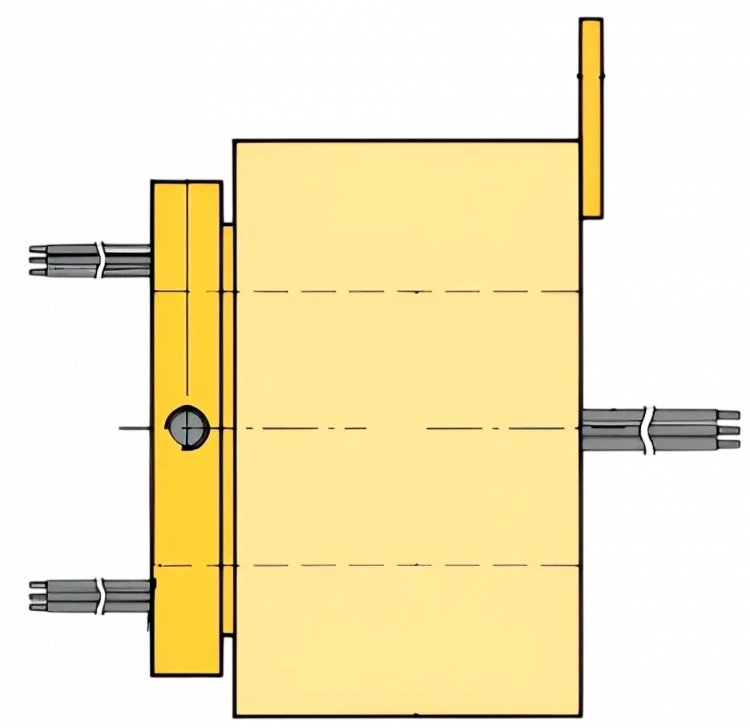

  • ULA2042 - токосъемник с отверстием под вал 20 мм и внешним диаметром 42 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.05 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

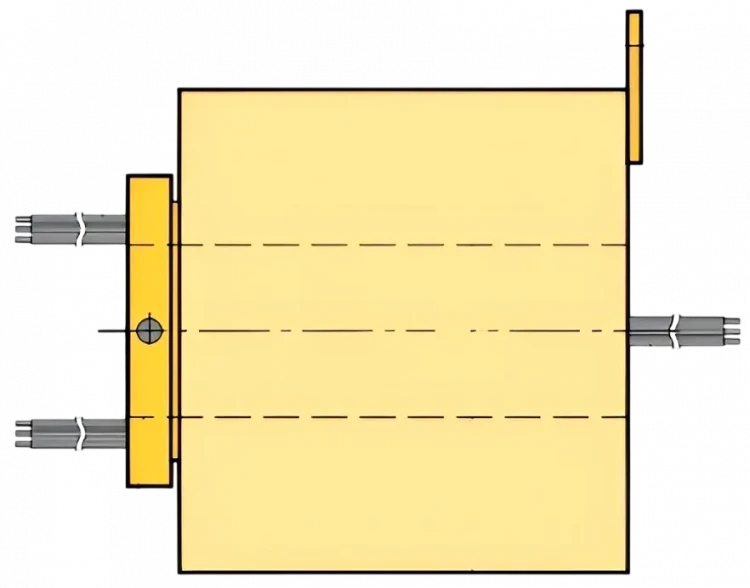

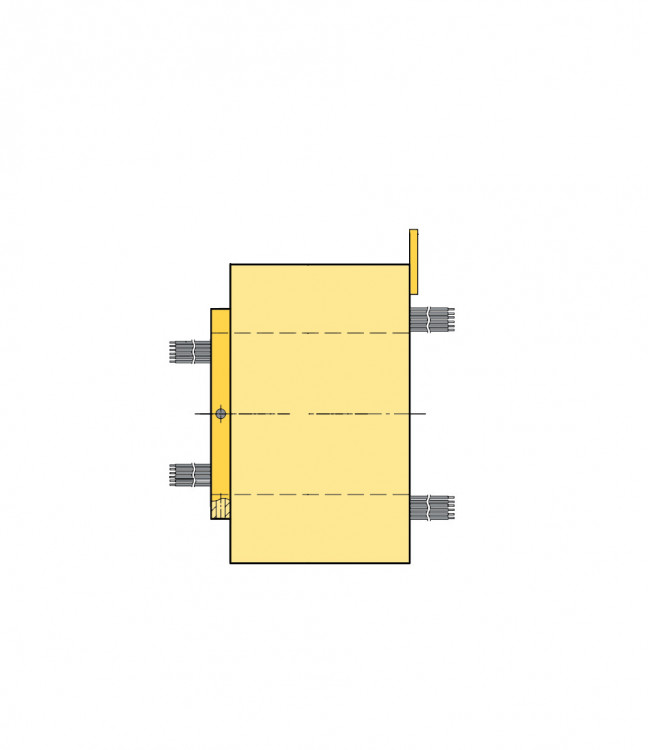

  • ULA2056 - токосъемник с отверстием под вал 20 мм и внешним диаметром 56 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.05 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

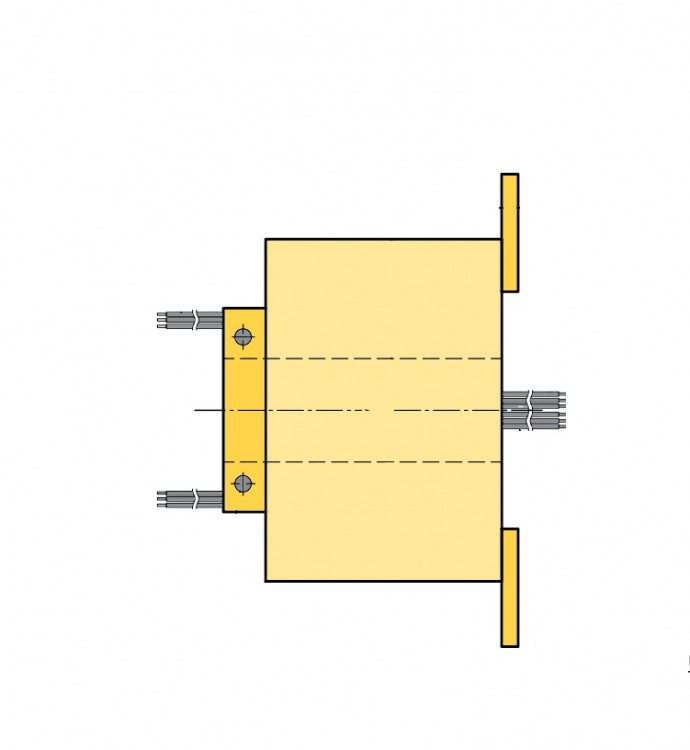

  • ULA2069 - токосъемник с отверстием под вал 20 мм и внешним диаметром 69 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.05 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.

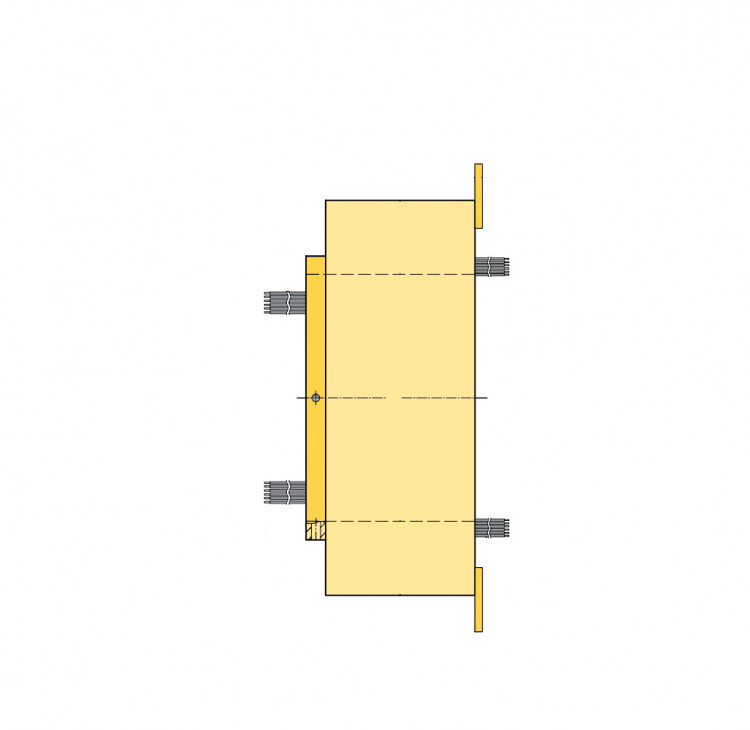

  • ULA250396 - токосъемник с отверстием под вал 250 мм и внешним диаметром 396 мм. Характеризуется увеличенным сроком службы (до 150 млн. оборотов), крутящим моментом (от 0.05 Н·м) и рабочим температурным диапазоном от -30°C до 80°C. Максимальная скорость вращения до 1000 об./мин.
